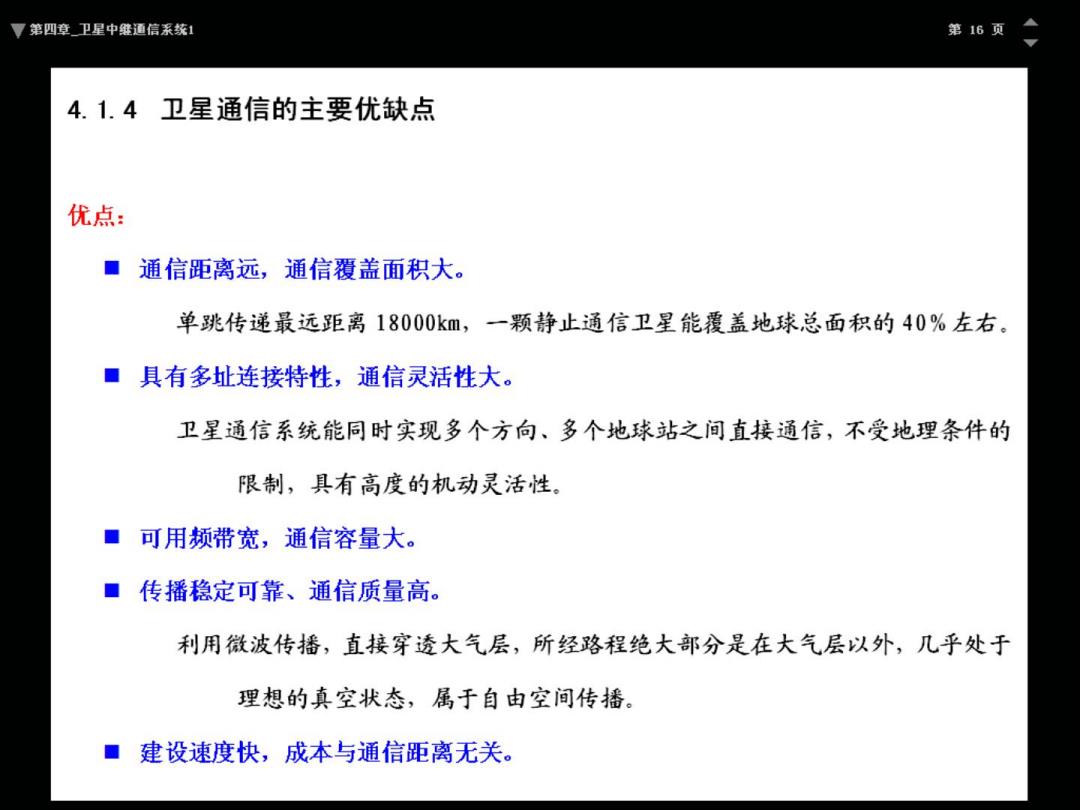

第四章卫星中继通信系统1 第16页 4.1.4卫星通信的主要优缺点 优点： ■通信距离远，通信覆盖面积大。 单跳传递最远距离18000km,一颗静止通信卫星能覆盖地球，总面积的40%左右。 ■具有多址连接特性，通信灵活性大。 卫星通信系统能同时实现多个方向、多个地球站之间直接通信，不受地理条件的 限制，具有高度的机动灵活性。 ■可用频带宽，通信容量大。 ■传播稳定可靠、通信质量高。 利用微波传播，直接穿透大气层，所经路程绝大部分是在大气层以外，几乎处于 理想的真空状态，属于自由空间传播。 建设速度快，成本与通信距离无关

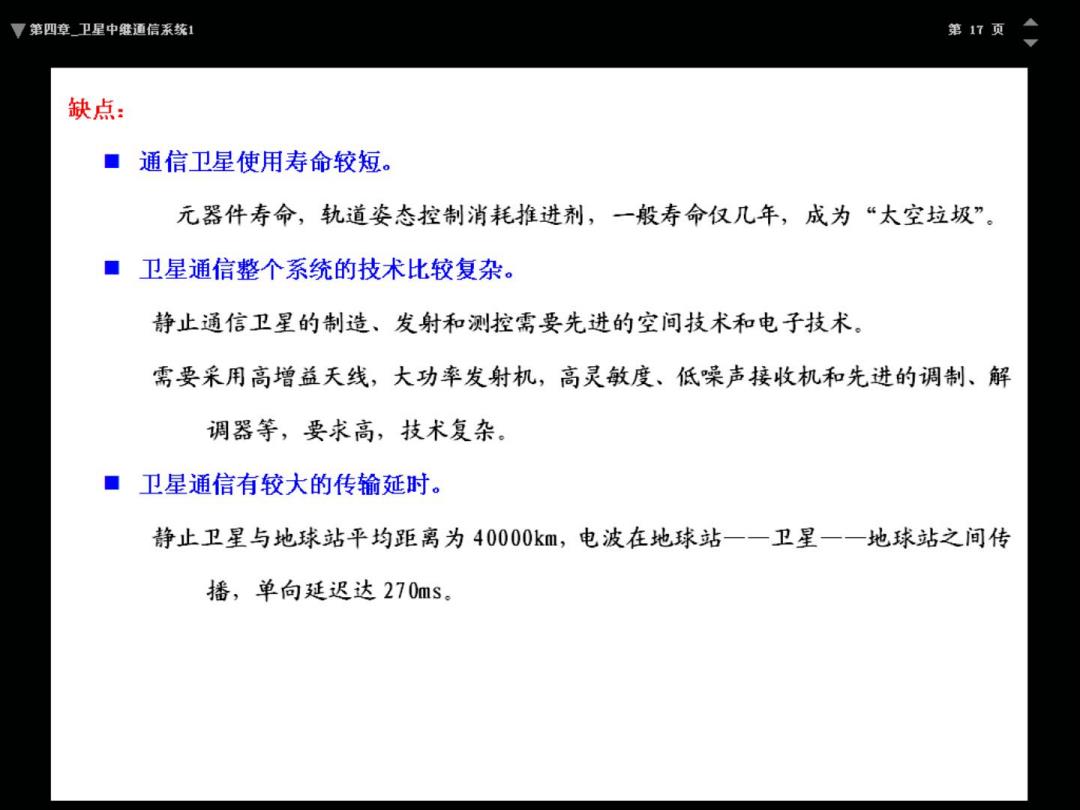

厚第四章卫星中继通信系统1 第17页 缺点： ■通信卫星使用寿命较短。 元器件寿命，轨道姿态控制消耗推进剂，一般寿命仅几年，成为“太空垃圾”。 ■卫星通信整个系统的技术比较复杂。 静止通信卫星的制造、发射和测控需要先进的空间技术和电子技术。 需要采用高增益天线，大功率发射机，高灵敏度、低噪声接收机和先进的调制、解 调器等，要求高，技术复杂。 ■卫星通信有较大的传输延时。 静止卫星与地球站平均距离为40000km,电波在地球站一一卫星一一地球站之间传 播，单向廷迟达270ms
了第四章卫星中继通信系统1 第18页 4.2通信卫星和地球站 4.2.1通信卫星 以静止卫星为例。 静止通信卫星组成： 。天线分系统 。通信分系统 。电源分系统 。跟踪遥测指令分系统 。控制分系统
第四章卫星中雞通信系统1 第19页 太阳电池 蓄电池 电源分系统 电源控制电路 传橡器 指令译码器 本地振荡器 姿态 天线 遥测 变频器 控制 控制 编码器 自旋 轨道 遥利 指令 发射机 接收机 控制 发射机 接收机 | 双向器 执行机构 双向器 控制分系统 谣测与均令分系统 通信分系统 人线分系统 墨测指 令天线 通信大线 图4-10通信卫星的设备组成

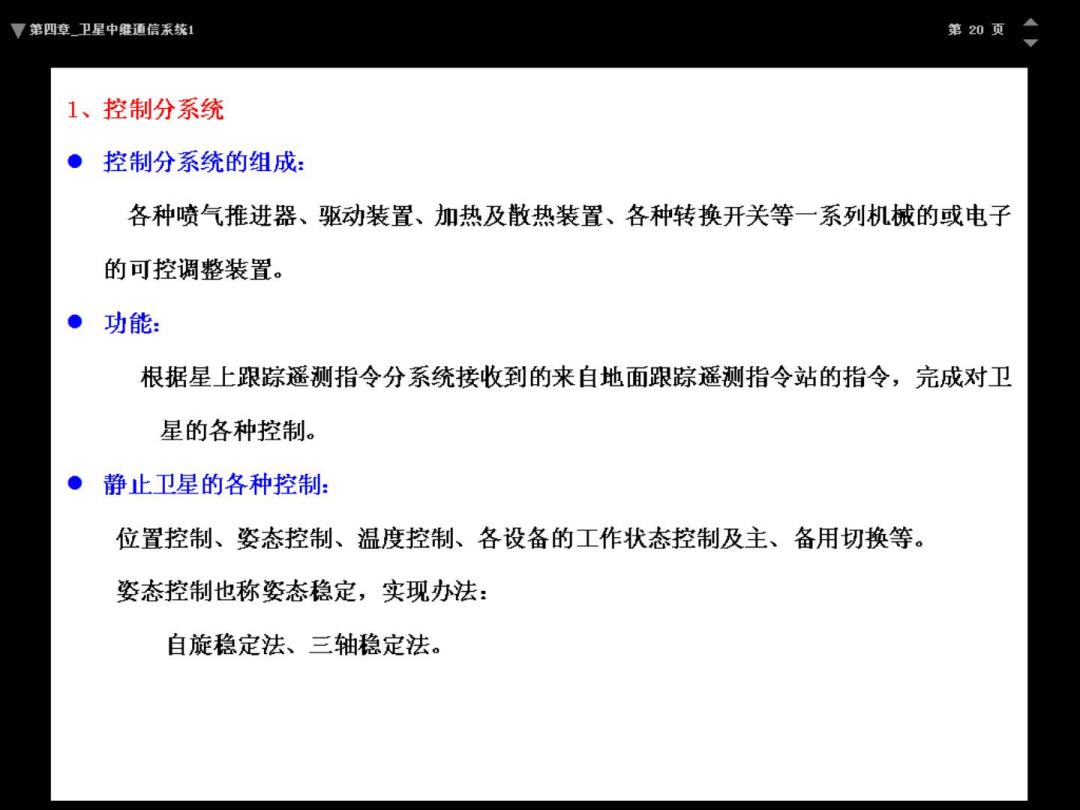

了第四章卫星中继通信系统1 第20页 1、控制分系统 ● 控制分系统的组成： 各种喷气推进器、驱动装置、加热及散热装置、各种转换开关等一系列机械的或电子 的可控调整装置。 ●功能： 根据星上跟踪遥测指令分系统接收到的来自地面跟踪遥测指令站的指令，完成对卫 星的各种控制。 ● 静止卫星的各种控制： 位置控制、姿态控制、温度控制、各设备的工作状态控制及主、备用切换等。 姿态控制也称姿态稳定，实现办法： 自旋稳定法、三轴稳定法
