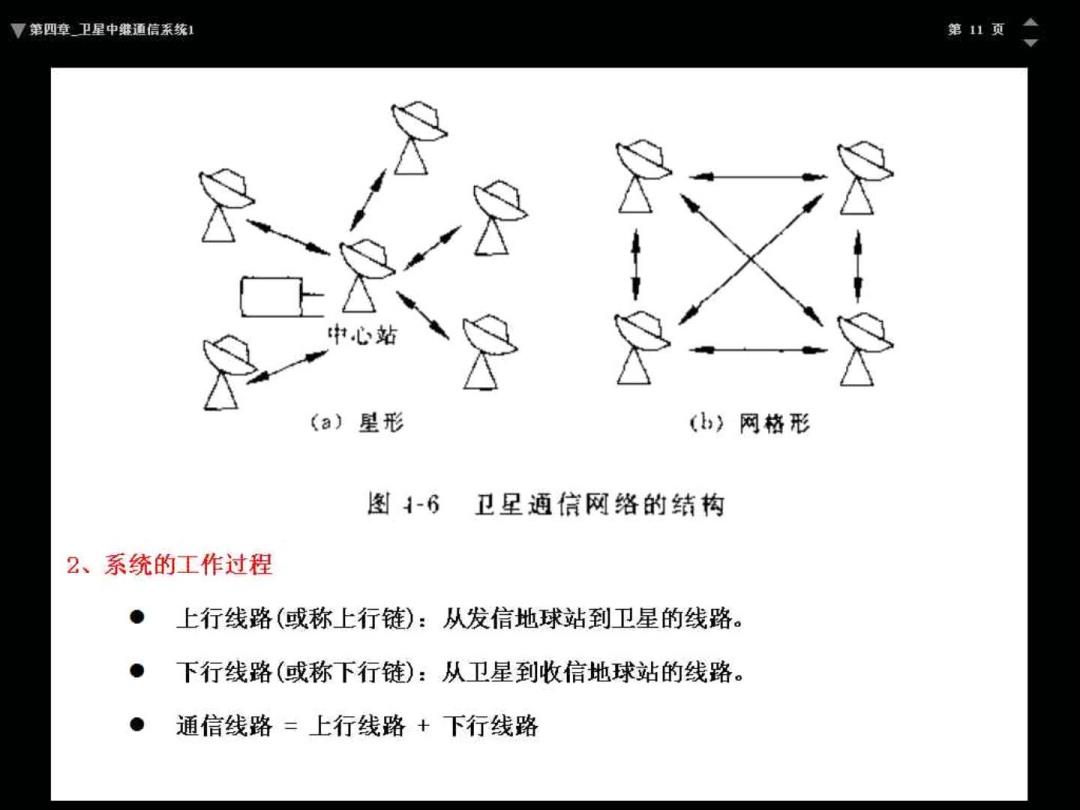

胃第四章卫星中继通信系统】 第11页 中.心站 (a)是形 (〉网格形 图1-6卫星通信网络的结构 2、系统的工作过程 上行线路（或称上行链）：从发信地球站到卫星的线路。 下行线路（或称下行链）：从卫星到收信地球站的线路。 ●通信线路=上行线路+下行线路
胃第四章卫星中继通信系统1 第12页 ●两条共用同一卫星的单工线路组成双工线路。 通信卫星 上，线路 f 下行线路 地球站入 电地球站B (发信) (收信) 图1-7 最简单的卫星随信 线路示意图

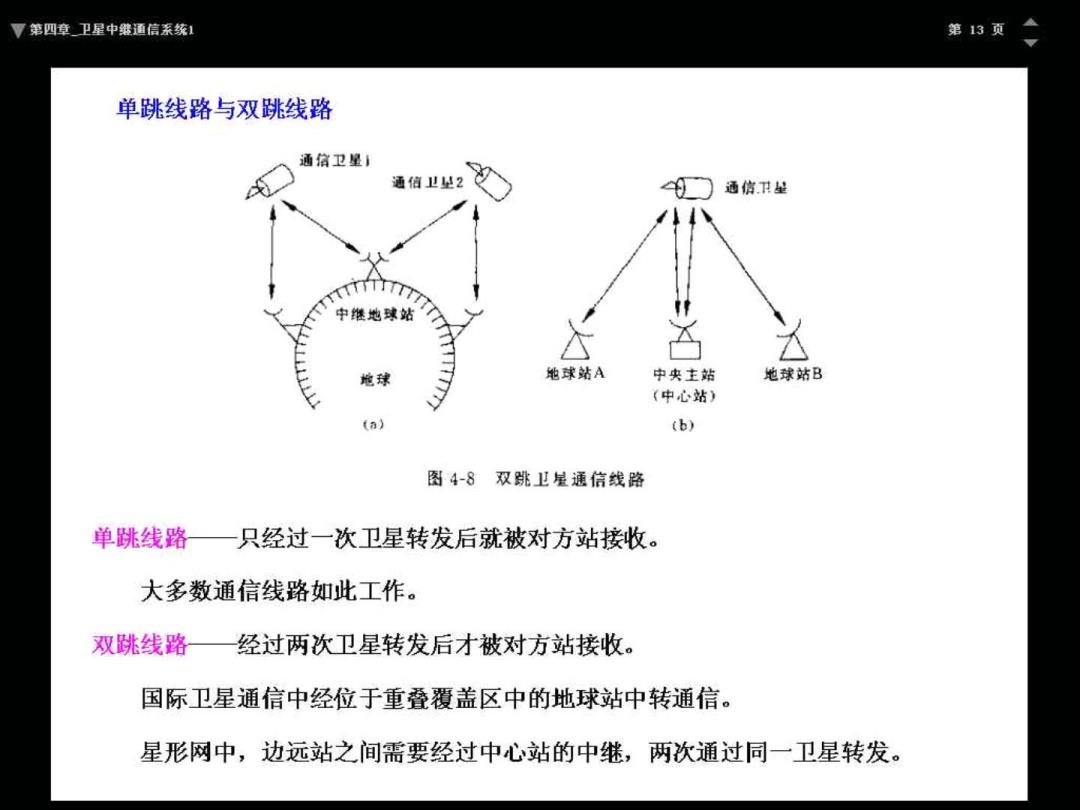

胃第四章卫星中继通信系统1 第13页 单跳线路与双跳线路 通信卫星) 通信卫型2 通信卫坐 中继地球站 地球 地球站A 中央主站 地球站B (中心站) n】 (b) 图48双跳卫星通信线路 单跳线路一只经过一次卫星转发后就被对方站接收。 大多数通信线路如此工作。 双跳线路— 经过两次卫星转发后才被对方站接收。 国际卫星通信中经位于重叠覆盖区中的地球站中转通信。 星形网中，边远站之间需要经过中心站的中继，两次通过同一卫星转发
了第四章卫星中继通信系统1 第14页 4.1.4卫星通信使用的频率 1、 卫星通信工作频段选择 ■ 电波应能穿透电离层，传输损耗和外界噪声应尽可能地小： ■应具有较宽的可用频带，以满足通信容量的要求 ■与其他通信系统之间的千扰应尽量小，且便于与现有通信技术设备相配合 卫星通话使用的频率范围选在微波波段是最合适的 2、 卫星通信使用的频段 ■4/6(GHz)系统： 上行频率为5.925GHz6.425GHz,下行为3.7GHz-4.2GHz。 带宽达加500MHz。大部分国际卫单通信使用此频段

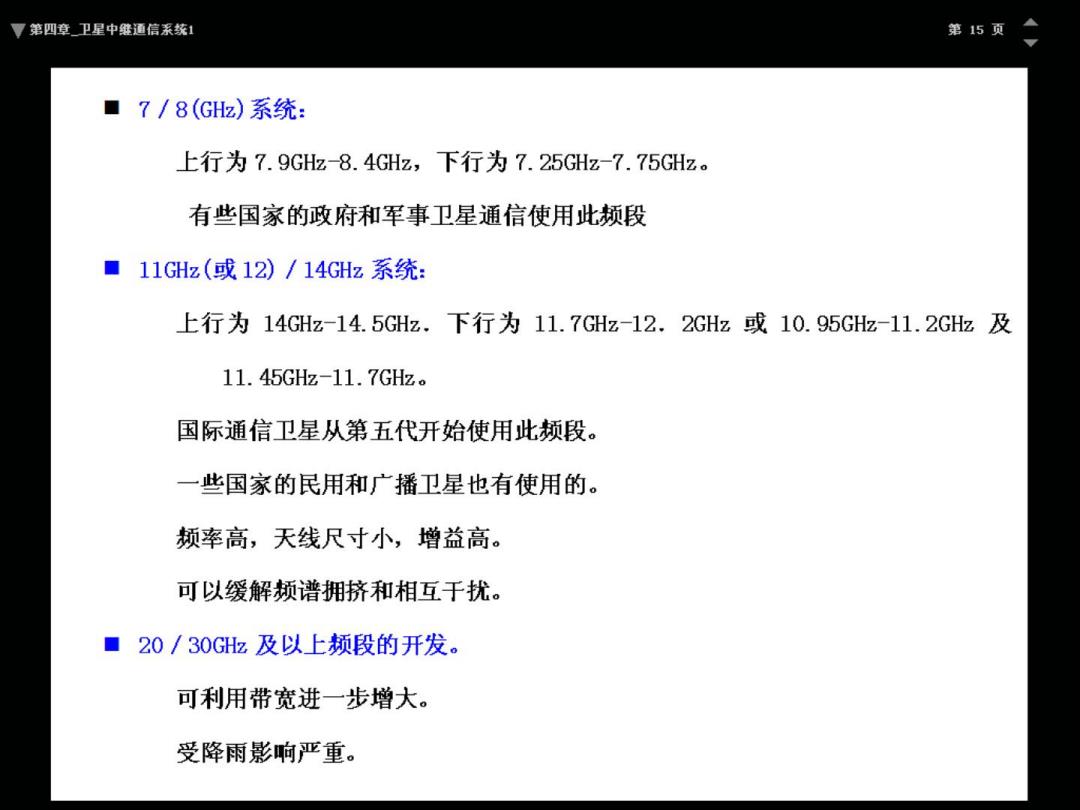

了第四章卫星中继通信系统1 第15页 ■7/8(GHz)系统： 上行为7.9GHz-8.4GHz,下行为7.25GHz-7.75GHz。 有些国家的政府和军事卫星通信使用此频段 ■11GHz(或12)/14GHz系统： 上行为14GHz-14.5GHz.下行为11.7GHz-12.2GHz或10.95GHz-11.2GHz及 11.45GHz-11.7GHz。 国际通信卫星从第五代开始使用此频段。 一些国家的民用和广播卫星也有使用的。 频率高，天线尺寸小，增益高。 可以缓解频谱拥挤和相互千扰。 ■20/30GHz及以上频段的开发。 可利用带宽进一步增大。 受降雨影响严重
