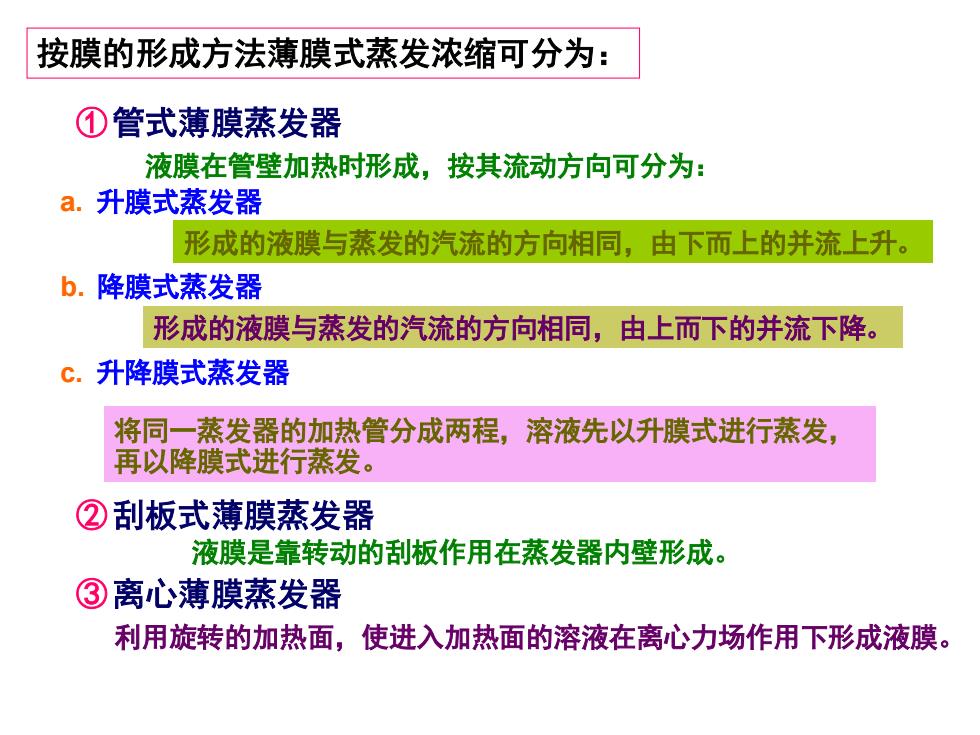

按膜的形成方法薄膜式蒸发浓缩可分为： ①管式薄膜蒸发器 液膜在管壁加热时形成，按其流动方向可分为： a.升膜式蒸发器 形成的液膜与蒸发的汽流的方向相同，由下而上的并流上升。 b.降膜式蒸发器 形成的液膜与蒸发的汽流的方向相同，由上而下的并流下降。 c.升降膜式蒸发器 将同一蒸发器的加热管分成两程，溶液先以升膜式进行蒸发， 再以降膜式进行蒸发。 ②刮板式薄膜蒸发器 液膜是靠转动的刮板作用在蒸发器内壁形成。 ③离心薄膜蒸发器 利用旋转的加热面，使进入加热面的溶液在离心力场作用下形成液膜
按膜的形成方法薄膜式蒸发浓缩可分为： ①管式薄膜蒸发器 ②刮板式薄膜蒸发器 ③离心薄膜蒸发器 液膜在管壁加热时形成，按其流动方向可分为： a. 升膜式蒸发器 b. 降膜式蒸发器 c. 升降膜式蒸发器 形成的液膜与蒸发的汽流的方向相同，由下而上的并流上升。 形成的液膜与蒸发的汽流的方向相同，由上而下的并流下降。 将同一蒸发器的加热管分成两程，溶液先以升膜式进行蒸发， 再以降膜式进行蒸发。 液膜是靠转动的刮板作用在蒸发器内壁形成。 利用旋转的加热面，使进入加热面的溶液在离心力场作用下形成液膜
二次慕汽 料液 加热蒸汽 1 加热慕汽心 完成液 二次幕汽 冷凝水 完成液 进料 升膜式蒸发器 降膜式蒸发器
升膜式蒸发器 降膜式蒸发器
升膜管 降膜管 加热蒸汽管 二次叁汽进口 加热蒸汽 冷振水#出管 二次蒸汽 进料管 进料 浓缩物料出口 升降膜式蒸发器 升-降膜式蒸发器
升-降膜式蒸发器

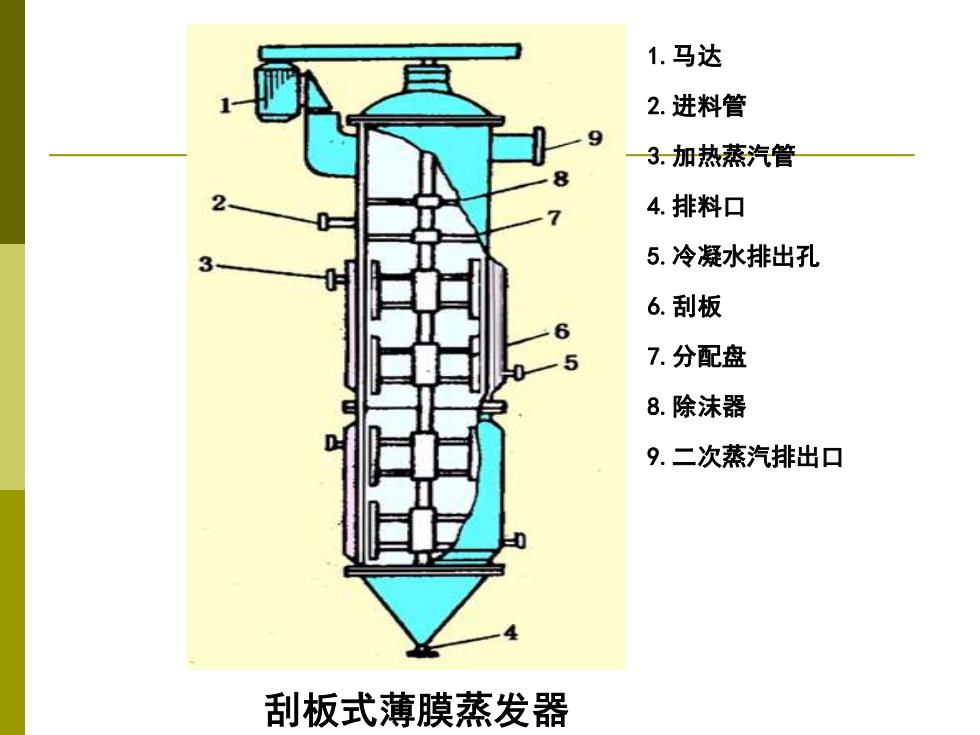

1.马达 兰 2.进料管 9 3.加热蒸汽管 4.排料口 3 5.冷凝水排出孔 6.刮板 6 5 7.分配盘 8.除沫器 9.二次蒸汽排出口 刮板式薄膜蒸发器
刮板式薄膜蒸发器 1.马达 2.进料管 3.加热蒸汽管 4.排料口 5.冷凝水排出孔 6.刮板 7.分配盘 8.除沫器 9.二次蒸汽排出口
三、吸收浓缩 吸收浓缩：是通过吸收剂直接吸收除去溶液中溶 剂分子使溶液浓缩的方法。 口最常用的吸收剂有聚乙二醇、聚乙烯吡咯烷酮、 蔗糖、凝胶等
三、吸收浓缩 吸收浓缩：是通过吸收剂直接吸收除去溶液中溶 剂分子使溶液浓缩的方法。 最常用的吸收剂有聚乙二醇、聚乙烯吡咯烷酮、 蔗糖、凝胶等
