2 Part 预应力施加的四种方法 索单元的不同分析方式 ◆线性分析一一索单元被等效为桁架单元，其刚度为弹性刚度和下垂刚 度两部分组成 1 K= 弹性别度：K:=色 1 1 下垂刚度：K,ag= 12T3 w2L3 ◆非线性分析一一索单元自动转化为弹性悬链线索单元 ·设置非线性分析工况 ·按考虑大变形的悬索单元进行分析

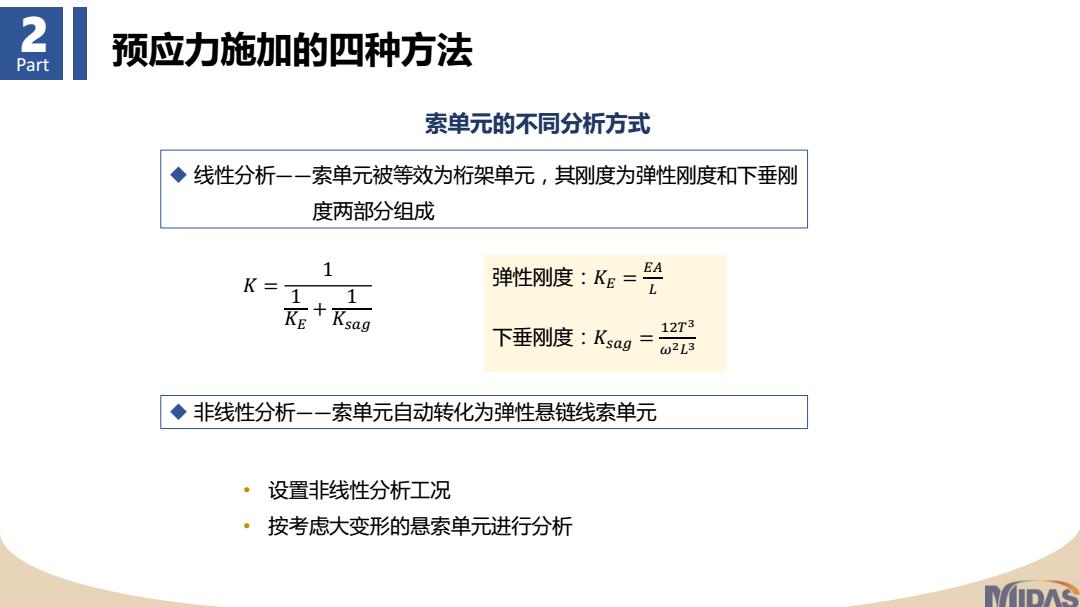

2 Part 索单元的不同分析方式 线性分析——索单元被等效为桁架单元，其刚度为弹性刚度和下垂刚 度两部分组成 非线性分析——索单元自动转化为弹性悬链线索单元 • 设置非线性分析工况 • 按考虑大变形的悬索单元进行分析 𝐾 = 1 1 𝐾𝐸 + 1 𝐾𝑠𝑎𝑔 弹性刚度：𝐾𝐸 = 𝐸𝐴 𝐿 下垂刚度：𝐾𝑠𝑎𝑔 = 12𝑇 3 𝜔2𝐿 3 预应力施加的四种方法
2 Part 预应力施加的四种方法 定义索单元时定义预应力 优无苹单 节点单元边界条件质是荷载 (主菜单>节点/单元>单元>建立单元>只受拉/钩/索单元) 建立单元 日起始号 ◆无应力索长Lu 节点起始号： 47 0.5<blh<1.5 单元起始号 54 单元类型 Lu<L时-一引入初拉力F=EAL 只受拉/钩/索单元 (△L=L-Lu) Lu>L时一一索下垂，悬链线状态-悬索单元 N2可 ◆初拉力 Pretension Lu:Unstrained Length ○桁架○物 输入沿单元坐标系轴方向的预应力荷载； ◎索 Lu 初拉力 ◆水平力 输入沿水平力方向作用的荷载
2 Part 预应力施加的四种方法 ① 定义索单元时定义预应力 （主菜单>节点/单元>单元>建立单元>只受拉/钩/索单元） 无应力索长𝑳𝒖 0.5 < ൗ 𝐿𝑢 𝐿 < 1.5 𝐿𝑢 < 𝐿时——引入初拉力 𝐹 = 𝐸𝐴∙∆𝐿 𝐿 (∆𝐿 = 𝐿 − 𝐿𝑢) 𝐿𝑢 > 𝐿时——索下垂，悬链线状态--悬索单元 初拉力 输入沿单元坐标系X轴方向的预应力荷载； 水平力 输入沿水平力方向作用的荷载

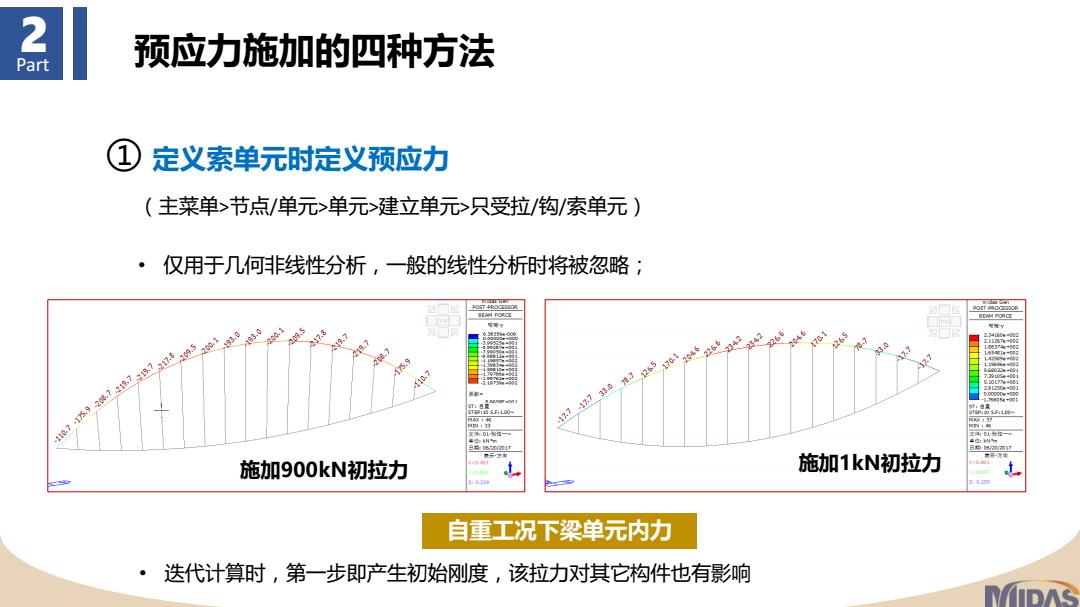

2 Part 预应力施加的四种方法 ① 定义索单元时定义预应力 (主菜单>节点/单元>单元>建立单元>只受拉/钩/索单元) ·仅用于几何非线性分析，一般的线性分析时将被忽略； ” 21739心7p心22p心2食 /22017 施加900kN初拉力 施加1kN初拉力 自重工况下梁单元内力 ·迭代计算时，第一步即产生初始刚度，该拉力对其它构件也有影响
2 Part 预应力施加的四种方法 ① 定义索单元时定义预应力 （主菜单>节点/单元>单元>建立单元>只受拉/钩/索单元） • 仅用于几何非线性分析，一般的线性分析时将被忽略； 自重工况下梁单元内力 施加900kN初拉力 施加1kN初拉力 • 迭代计算时，第一步即产生初始刚度，该拉力对其它构件也有影响

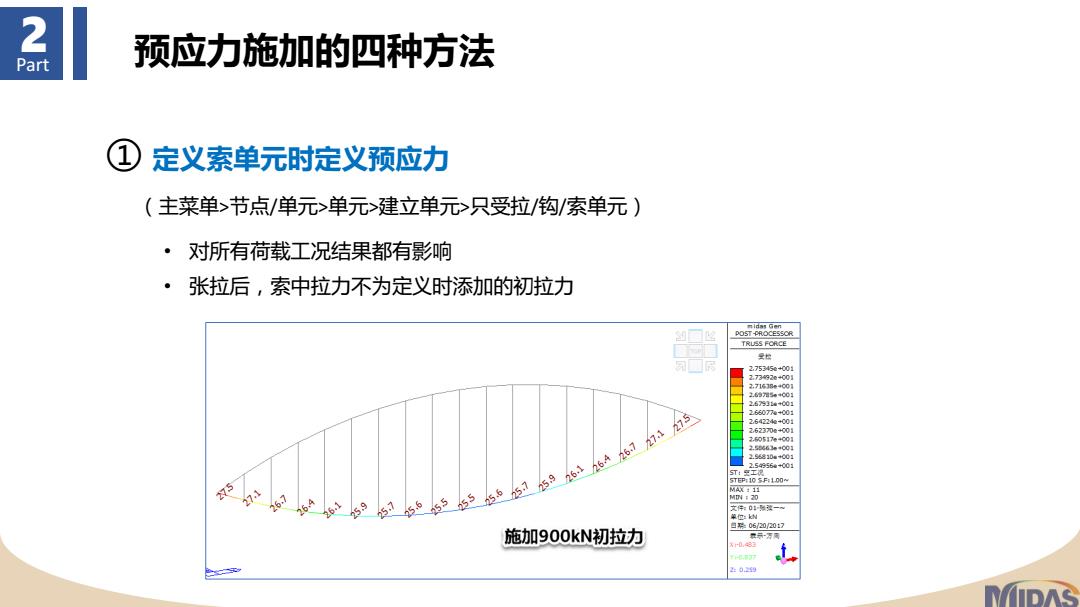

2 Part 预应力施加的四种方法 ① 定义索单元时定义预应力 (主菜单>节点/单元>单元>建立单元>只受拉/钩/索单元) ·对所有荷载工况结果都有影响 。 张拉后，索中拉力不为定义时添加的初拉力 ORCR TRUSS FORCE 7524●40 273920+001 2.1610 2.6m44001 》60青0 266077+00 264224k+001 2623700+001 2517e+001 2.50663e+001 2.55810m+001 包029g四6的的的3的的B1的96164 2.54956+001 T1 施加900kN初拉力 程示万两 083 4029
2 Part 预应力施加的四种方法 ① 定义索单元时定义预应力 （主菜单>节点/单元>单元>建立单元>只受拉/钩/索单元） • 张拉后，索中拉力不为定义时添加的初拉力 • 对所有荷载工况结果都有影响

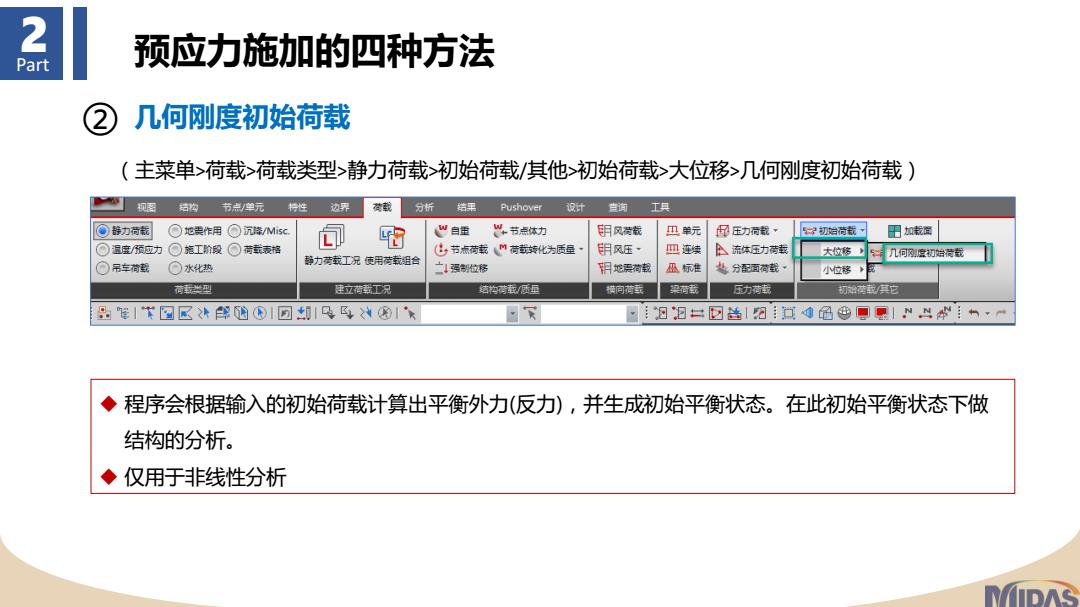

2 Part 预应力施加的四种方法 几何刚度初始荷载 (主菜单>荷载>荷载类型>静力荷载>初始荷载/其他>初始荷载>大位移>几何刚度初始荷载) 节点/单元 特性 边界 荷载 分析 结果 Pushover 设计 当询 工具 ○静力荷藏 O地表作用○沉降/Mi5c W自重 ”,节点体力 明风荷我 卫单元 风压力荷裁· ?切始荷载 田加成面 ○温度/预应力○施工阶设○荷载表格 阳 (心节点荷载网荷卖转化大质量· 明风压， 巴连续 A流体正力荷载 大位修山灯 几何风刚度初始荷载 个吊车荷我 ○水化热 静力待载工况使用砖载组合 一1强位移 阴地票载 丛标准 老分面荷载· 小位移 荷兴平 使立荷载工况 结构砖我/质量 横问荷 染荷截 力荷载 切始其它 母E1K□区4四01回知1风图1 迥担口回造|阳拉0岛©圆厚引N:h,一 ◆程序会根据输入的初始荷载计算出平衡外力（反力），并生成初始平衡状态。在此初始平衡状态下做 结构的分析。 ◆仅用于非线性分析
2 Part 预应力施加的四种方法 ② 几何刚度初始荷载 （主菜单>荷载>荷载类型>静力荷载>初始荷载/其他>初始荷载>大位移>几何刚度初始荷载） 程序会根据输入的初始荷载计算出平衡外力(反力)，并生成初始平衡状态。在此初始平衡状态下做 结构的分析。 仅用于非线性分析
