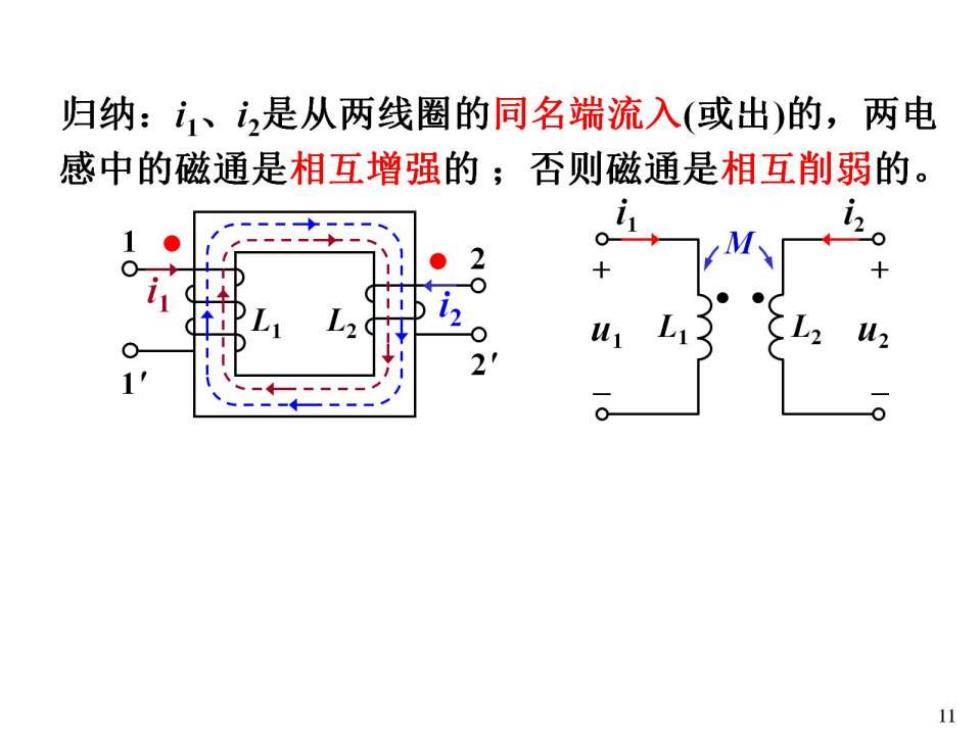

归纳：1、i,是从两线圈的同名端流入（或出）的，两电 感中的磁通是相互增强的；否则磁通是相互削弱的。 2 2
●有了同名端，表示两个线圈相互作用时，只画出同 名端及、i的参考方向即可。 参考方向说明：根据线圈中电流的参考方向来确定 互感电压的参考极性（关联参考）。 41=M dt 41=-M 14

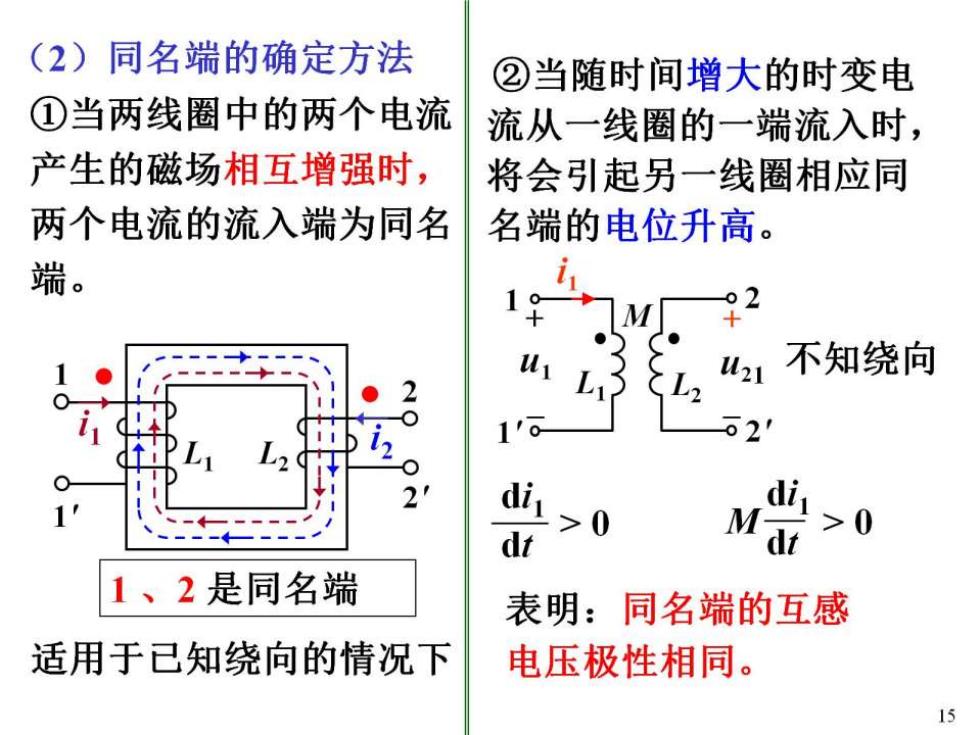

(2)同名端的确定方法 ②当随时间增大的时变电 ①当两线圈中的两个电流 流从一线圈的一端流入时， 产生的磁场相互增强时， 将会引起另一线圈相应同 两个电流的流入端为同名 名端的电位升高。 端。 M u21 不知绕向 L1 C L 1' ō2' di, dt 1、2是同名端 表明：同名端的互感 适用于已知绕向的情况下 电压极性相同。 15
(3)同名端的实验测定 3 S动作时根据电压表表 针偏转来判断同名端。 Us 分析：接线如图，当 接线图 S闭合瞬间，i1增加， 8表针正偏，1、3是同名端： 即： d >0 表针反偏，1、4是同名端。 dt 设1、3是同名端， 0 结论：当两组线圈装在黑 所以41=M 盒子里，只引出四个端线 dt 20 组，要确定其同名端，可 电压表表针正偏。 用这一结论来加以判断： 16

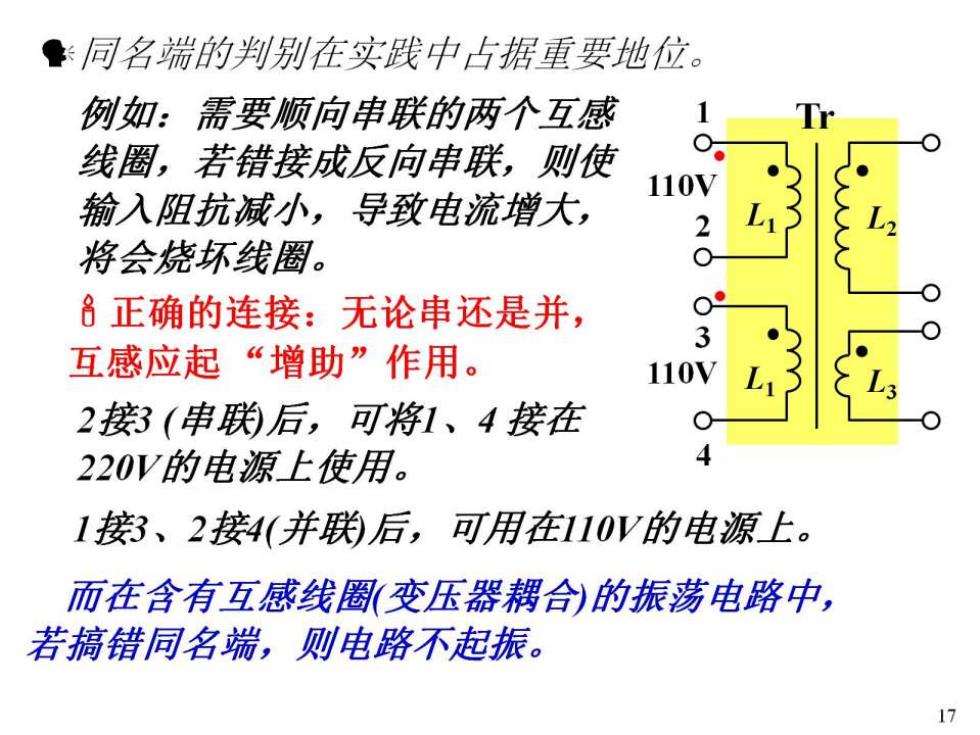

●同名端的判别在实践中占据重要地位。 例如：需要顺向串联的两个互感 线圈，若错接成反向串联，则使 110V 输入阻抗减小，导致电流增大， 2 将会烧坏线圈。 旺 8正确的连接：无论串还是并， 3 互感应起“增助”作用。 110V 2接3（串联后，可将1、4接在 220V的电源上使用。 1接3、2接4（并联后，可用在110V的电源上。 而在含有互感线圈变压器耦合)的振荡电路中， 若搞错同名端，则电路不起振。 17
