五、实验原理与说明 (一)信号源（激励源） 信号产生和信号分析并列为测试技术和电子系统的两大核心 信号 信号 信号 信号 产生 传输 接收 处理 信号产生直接决定测试技术及电子装备的水平
信号产生直接决定测试技术及电子装备的水平 信号产生和信号分析并列为测试技术和电子系统的两大核心 信号 产生 信号 传输 信号 接收 信号 处理 （一） 信号源（激励源） 五、 实验原理与说明
信号产生的发展趋势 电子系统频率范围提高 新体制、新制式推出 电子技术应用领域拓展 高速 复杂 ●极高的频率或带宽 ●任意化特征加剧、细 ●极高的频率切换速度 微特征丰富 ●输出信号数目增加 高速复杂波形合成成为信号产生技术的主流和热点
电子系统频率范围提高 高速复杂波形合成成为信号产生技术的主流和热点 新体制、新制式推出 电子技术应用领域拓展 高速 ⚫极高的频率或带宽 ⚫极高的频率切换速度 复杂 ⚫任意化特征加剧、细 微特征丰富 ⚫输出信号数目增加 信号产生的发展趋势
1.1信号的表征 >规则波一 便于用函数表示的波形 0 0 正弦流 锯齿波 矩形流 三角波 >不规则波一 不可以或者不便于用函数表示的波 形 wbwwwh 柴声
1.1 信号的表征 ➢规则波——便于用函数表示的波形 ➢不规则波——不可以或者不便于用函数表示的波 形

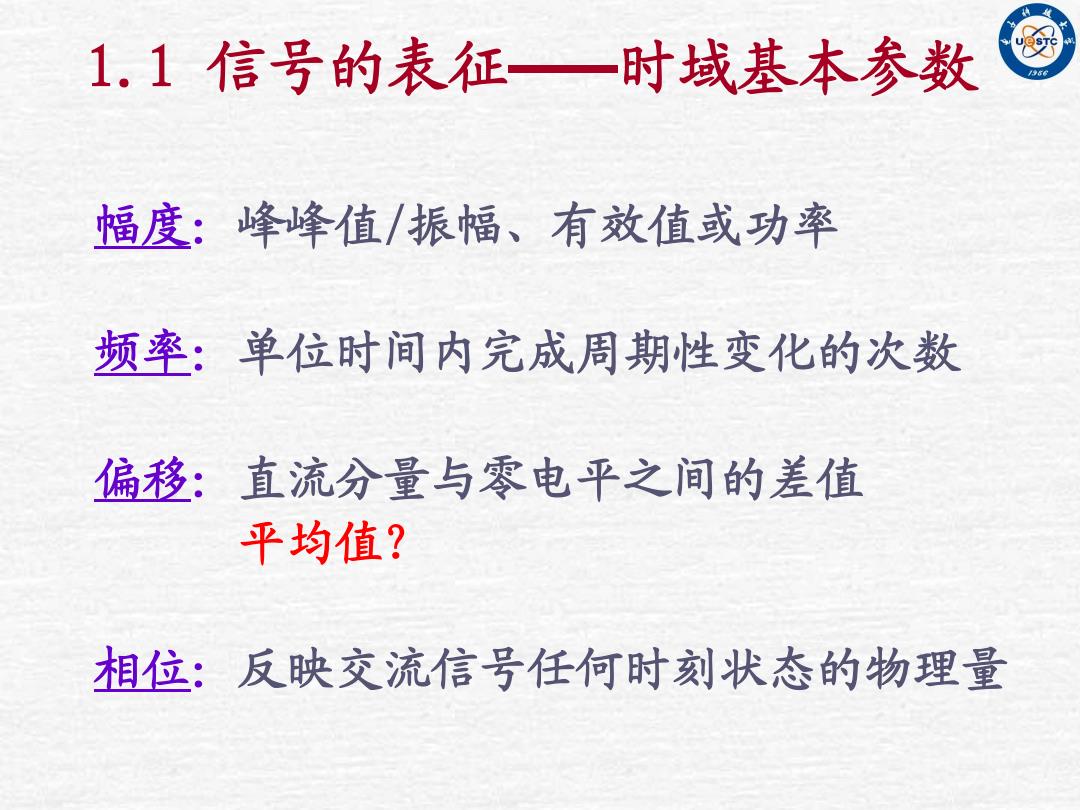

1.1信号的表征一时域基本参数 幅度：峰峰值振幅、有效值或功率 频率：单位时间内完成周期性变化的次数 偏移：直流分量与零电平之间的差值 平均值？ 相位：反映交流信号任何时刻状态的物理量
幅度：峰峰值/振幅、有效值或功率 频率：单位时间内完成周期性变化的次数 偏移：直流分量与零电平之间的差值 平均值？ 相位：反映交流信号任何时刻状态的物理量 1.1 信号的表征——时域基本参数
1.1信号的表征一时域特殊参数（脉冲) 脉冲波形起始线 脉冲宽度起始线 脉冲宽度终止线 脉冲波形终止线 电 顶 平 90%幅度 轴 脉冲幅度 中心点 中心点 中心线 脉冲高电平 50%幅度 10%幅度 +-·底 上升时间 下降时间t2 脉冲宽度 脉冲波形存在时间 脉冲低电平 脉冲终止时间 时间轴 脉冲宽度/占空比、上升时间、下降时间
1.1 信号的表征——时域特殊参数（脉冲） 脉冲宽度/占空比、上升时间、下降时间
