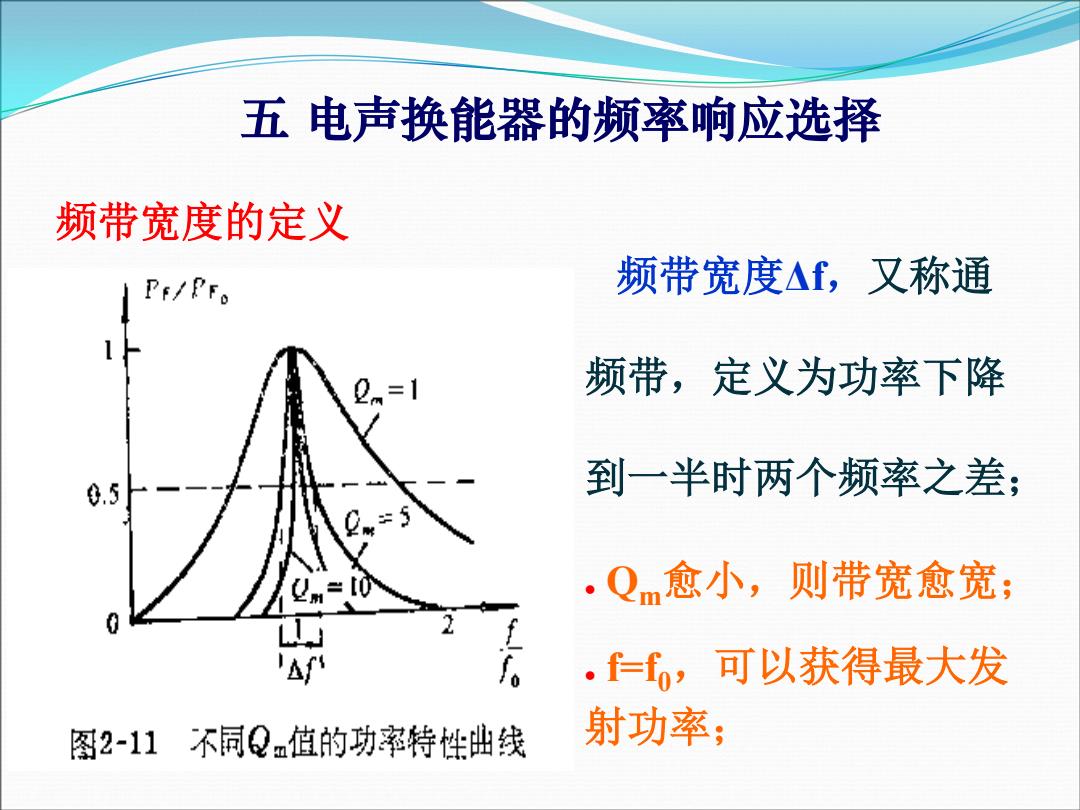

五电声换能器的频率响应选择 频带宽度的定义 频带宽度△f,又称通 频带，定义为功率下降 6.5 到一半时两个频率之差； .Qm愈小，则带宽愈宽； .f=f,可以获得最大发 图211不同Qm值的功率特性曲线 射功率；
频带宽度的定义 频带宽度Δf，又称通 频带，定义为功率下降 到一半时两个频率之差； Qm愈小，则带宽愈宽； f=f0，可以获得最大发 射功率； 五 电声换能器的频率响应选择

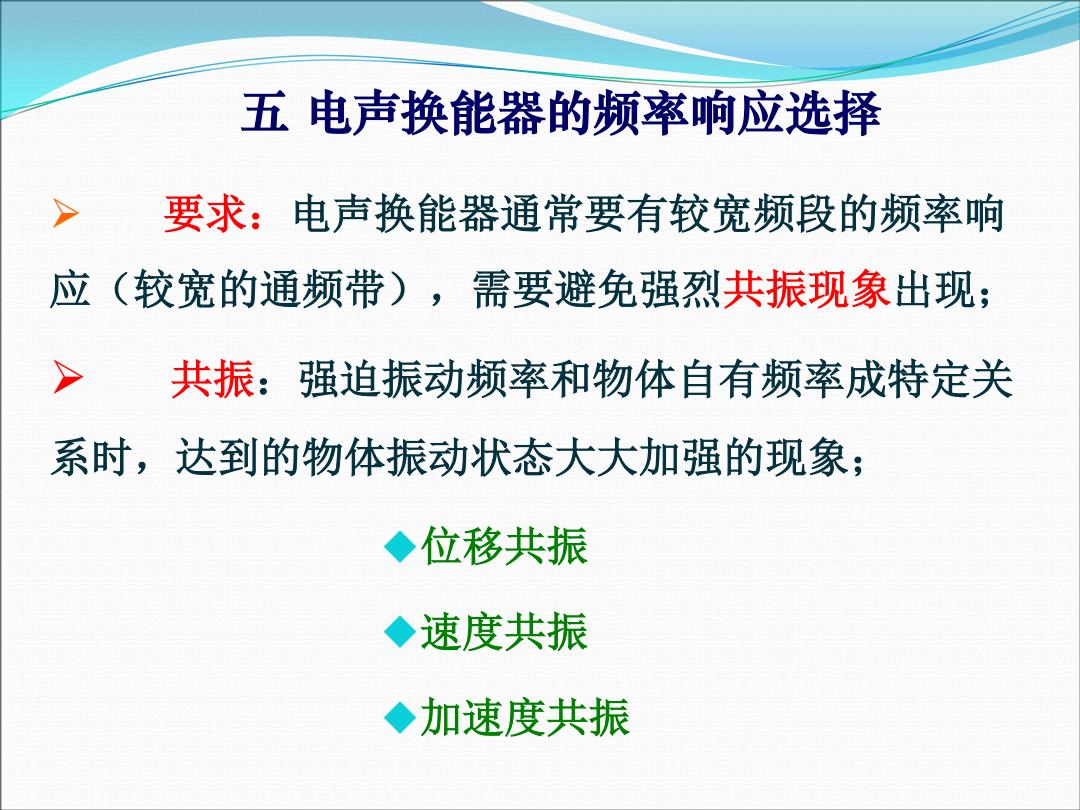

五电声换能器的频率响应选择 要求：电声换能器通常要有较宽频段的频率响 应（较宽的通频带），需要避免强烈共振现象出现； 共振：强迫振动频率和物体自有频率成特定关 系时，达到的物体振动状态大大加强的现象； ◆位移共振 ◆速度共振 ◆加速度共振
位移共振 速度共振 加速度共振 五 电声换能器的频率响应选择 共振：强迫振动频率和物体自有频率成特定关 系时，达到的物体振动状态大大加强的现象； 要求：电声换能器通常要有较宽频段的频率响 应（较宽的通频带），需要避免强烈共振现象出现；

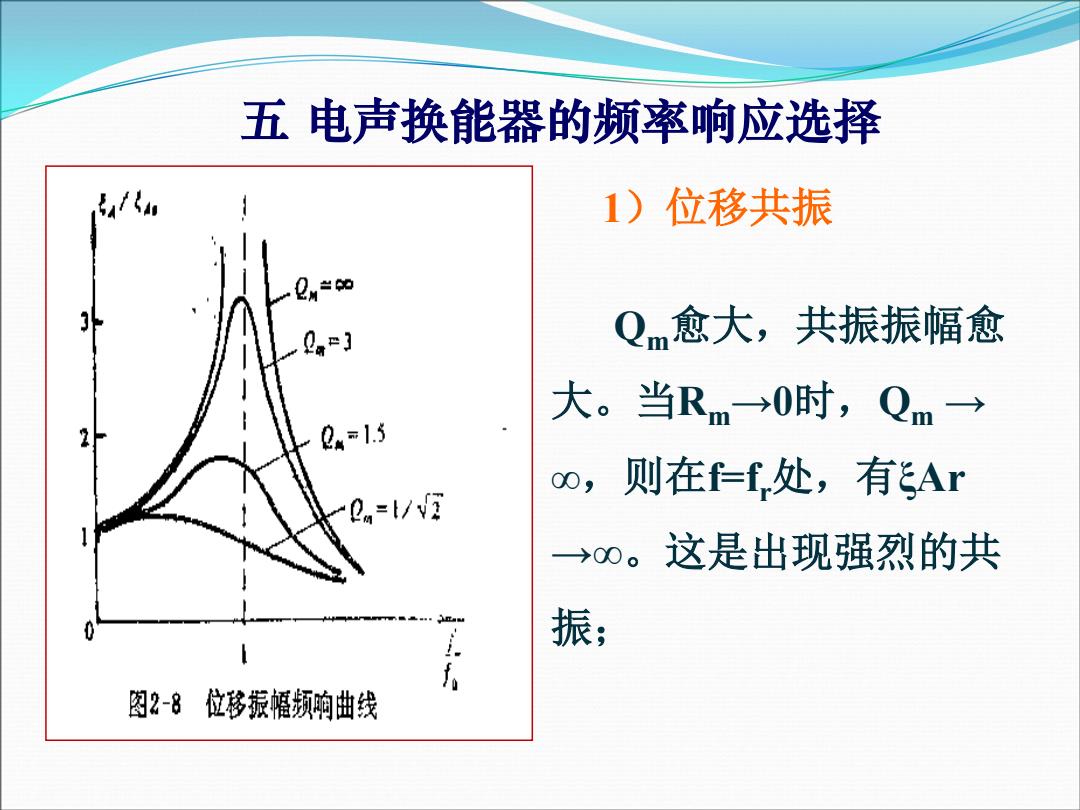

五电声换能器的频率响应选择 1)位移共振 Qm愈大，共振振幅愈 大。当Rm→0时，Qm 2w=1.5 oo,则在f=f处，有飞Ar e.=/V 0。这是出现强烈的共 振； 图2-8位移振幅频响曲线
Qm愈大，共振振幅愈 大。当Rm→0时，Qm → ∞，则在f=fr处，有ξAr →∞。这是出现强烈的共 振； 1）位移共振 五 电声换能器的频率响应选择

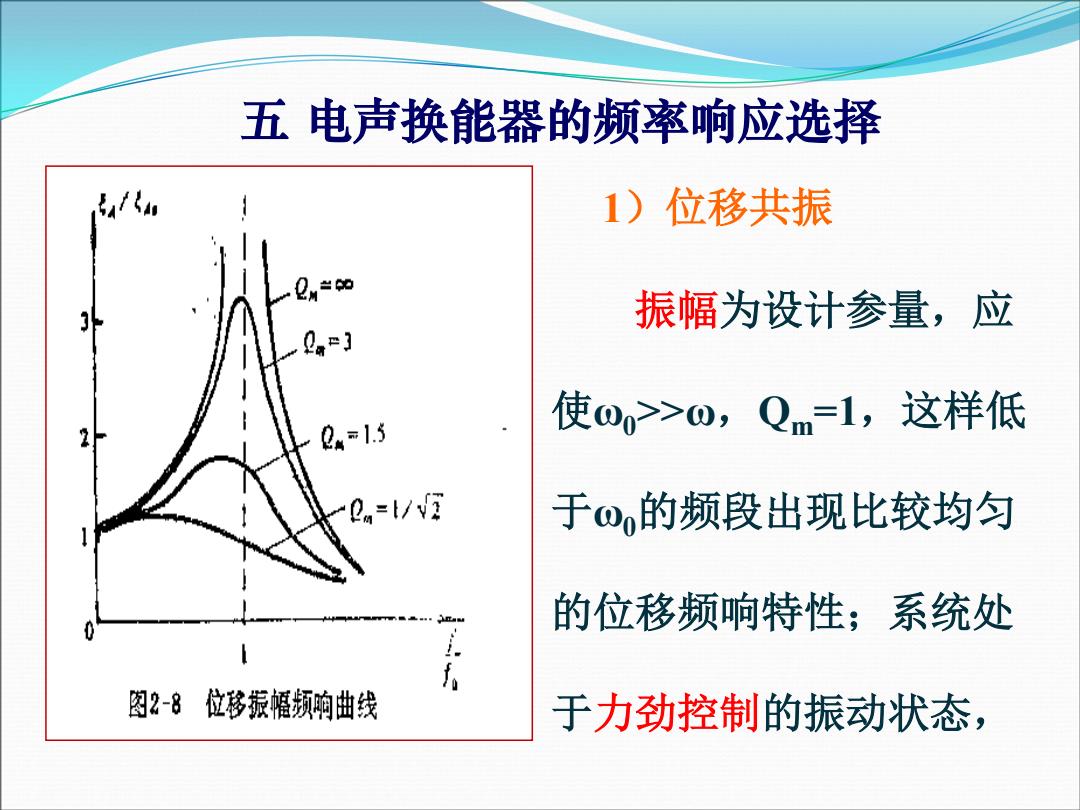

五电声换能器的频率响应选择 1)位移共振 振幅为设计参量，应 2w1.5 使o0>0,Qm=1,这样低 e.=1/V3 于Q的频段出现比较均匀 的位移频响特性；系统处 图2-8位移振幅频响曲线 于力劲控制的振动状态
1）位移共振 五 电声换能器的频率响应选择 振幅为设计参量，应 使ω0>>ω，Qm=1，这样低 于ω0的频段出现比较均匀 的位移频响特性；系统处 于力劲控制的振动状态

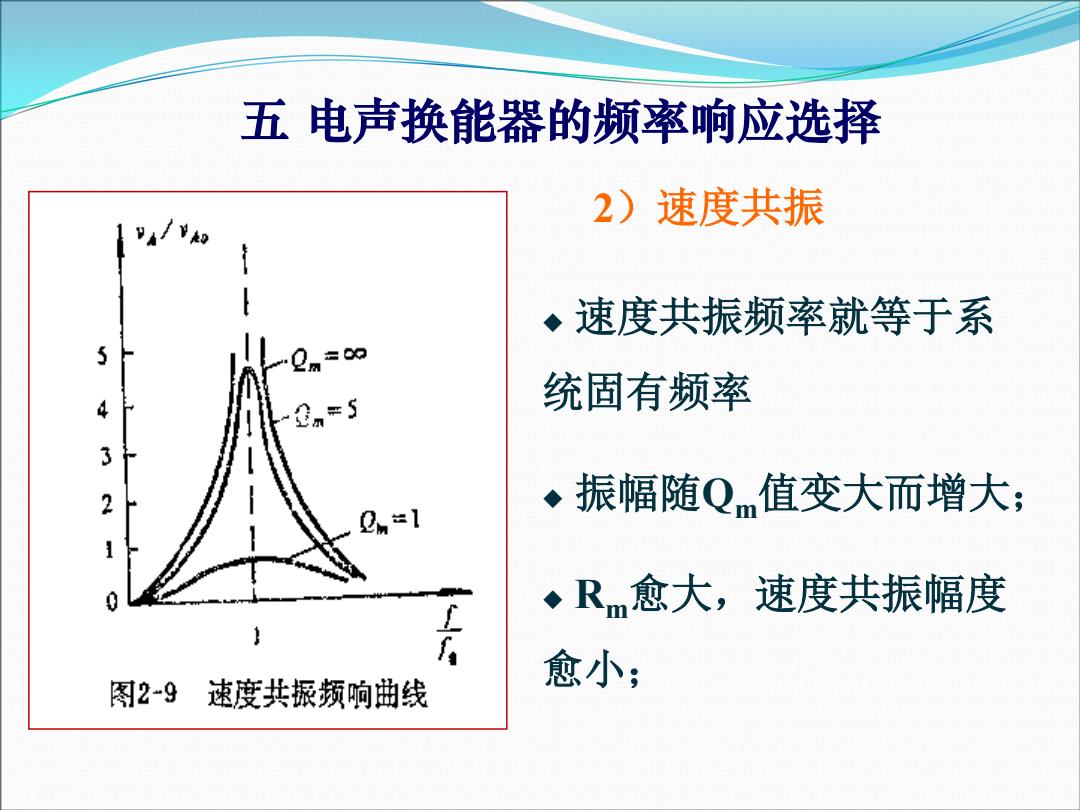

五电声换能器的频率响应选择 2)速度共振 ◆速度共振频率就等于系 3n*5 统固有频率 ◆振幅随Qm值变大而增大： ◆R愈大，速度共振幅度 图2-9速度共振频响曲线 愈小：
2）速度共振 速度共振频率就等于系 统固有频率 振幅随Qm值变大而增大； Rm愈大，速度共振幅度 愈小； 五 电声换能器的频率响应选择
