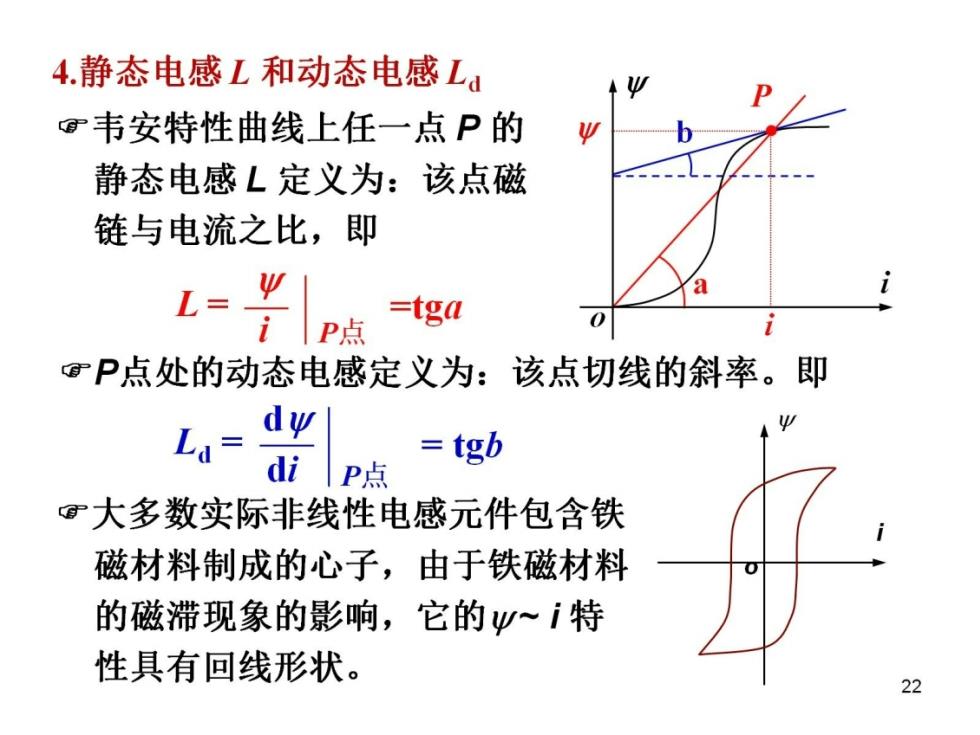

4.静态电感L和动态电感L ©韦安特性曲线上任一点P的 静态电感L定义为：该点磁 链与电流之比，即 L= iP点 =tga 0 P点处的动态电感定义为：该点切线的斜率。即 L4= dw tgb diP点 ©大多数实际非线性电感元件包含铁 磁材料制成的心子，由于铁磁材料 的磁滞现象的影响，它的~i特 性具有回线形状。 22

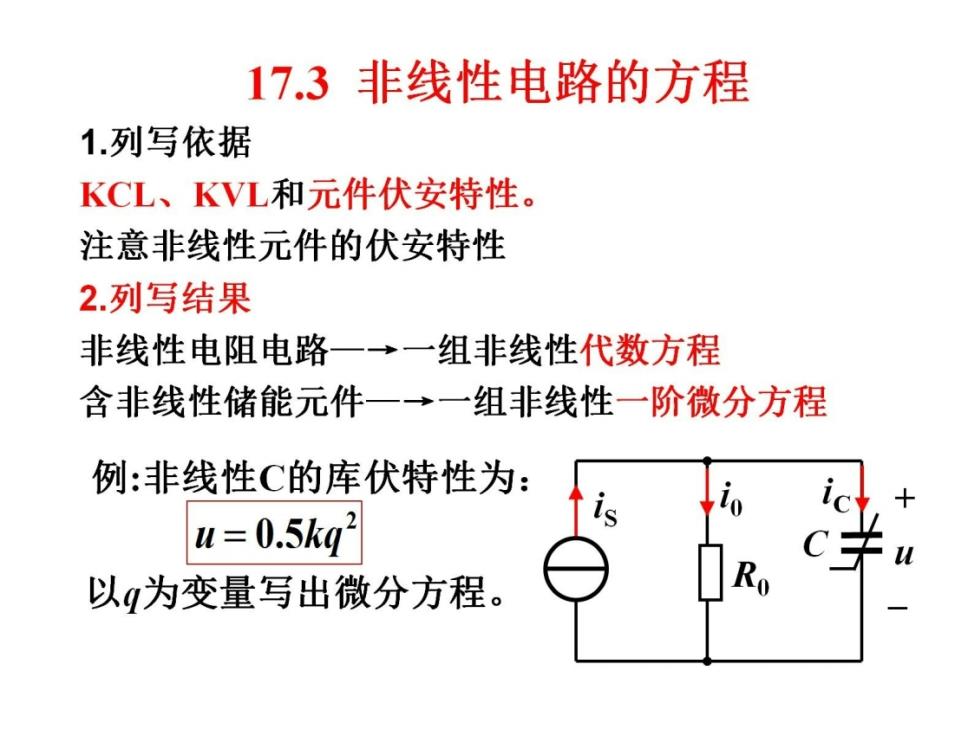

17.3非线性电路的方程 1.列写依据 KCL、KVL和元件伏安特性。 注意非线性元件的伏安特性 2.列写结果 非线性电阻电路一→一组非线性代数方程 含非线性储能元件一→一组非线性一阶微分方程 例：非线性C的库伏特性为： u=0.5kg2 以为变量写出微分方程

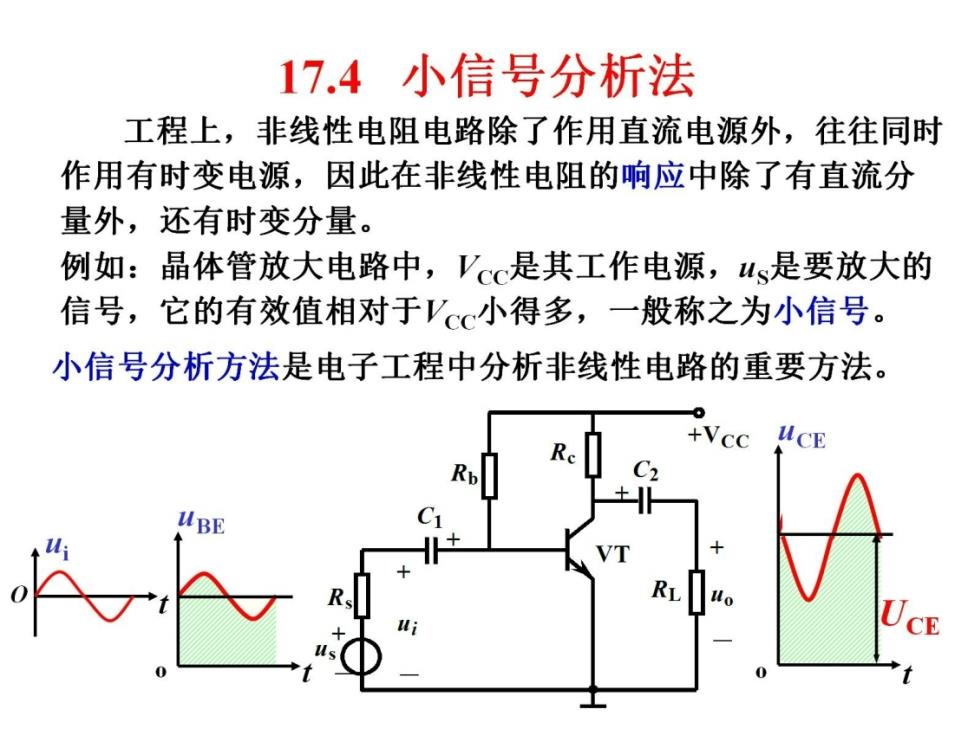

17.4小信号分析法 工程上，非线性电阻电路除了作用直流电源外，往往同时 作用有时变电源，因此在非线性电阻的响应中除了有直流分 量外，还有时变分量。 例如：晶体管放大电路中，Vcc是其工作电源，us是要放大的 信号，它的有效值相对于Vcc小得多，一般称之为小信号。 小信号分析方法是电子工程中分析非线性电路的重要方法

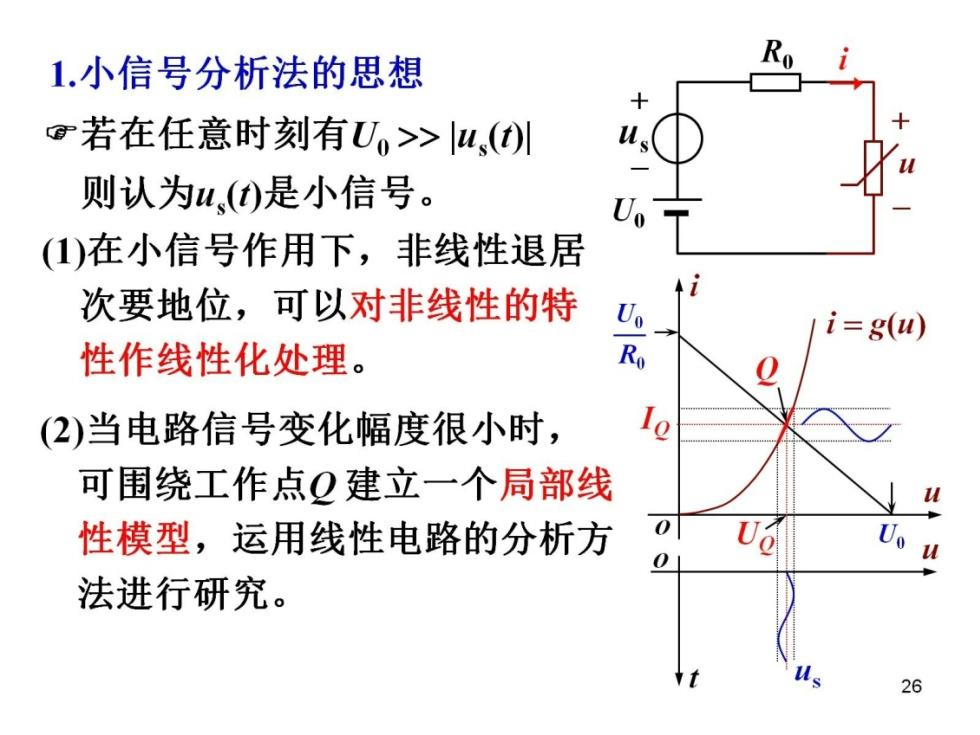

1.小信号分析法的思想 ©若在任意时刻有U>>|u、()川 则认为u,0是小信号。 U (1)在小信号作用下，非线性退居 次要地位，可以对非线性的特 ti U i=g(u) 性作线性化处理。 Ro (2)当电路信号变化幅度很小时， 可围绕工作点Q建立一个局部线 性模型，运用线性电路的分析方 Uo u 法进行研究。 26
