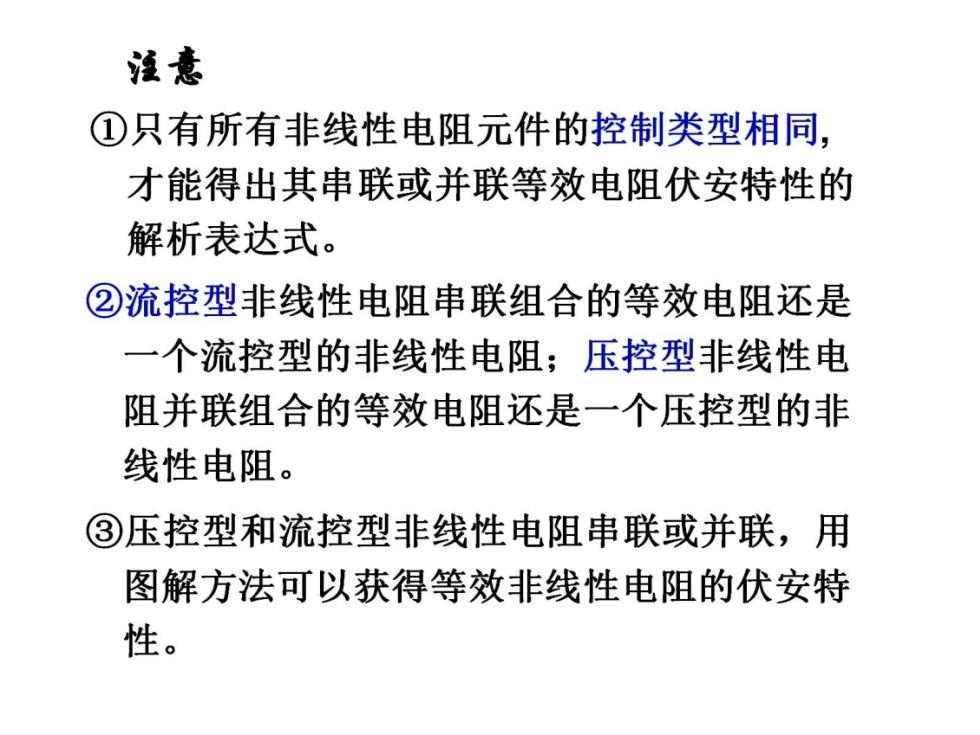

滋意 ①只有所有非线性电阻元件的控制类型相同， 才能得出其串联或并联等效电阻伏安特性的 解析表达式。 ②流控型非线性电阻串联组合的等效电阻还是 一个流控型的非线性电阻；压控型非线性电 阻并联组合的等效电阻还是一个压控型的非 线性电阻。 ③压控型和流控型非线性电阻串联或并联，用 图解方法可以获得等效非线性电阻的伏安特 性

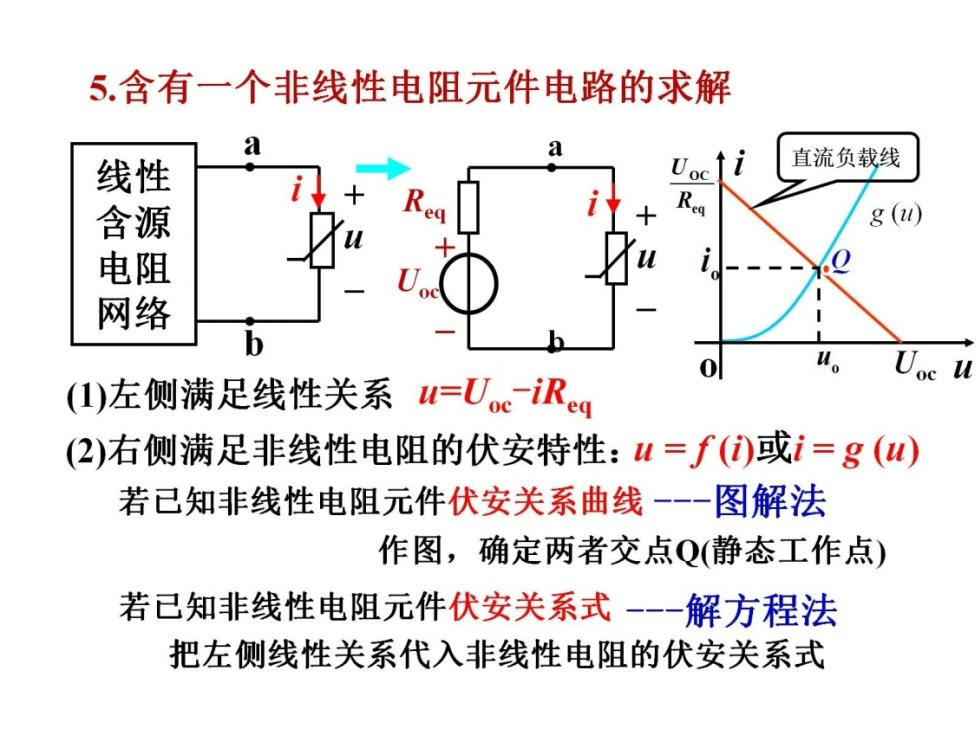

5.含有一个非线性电阻元件电路的求解 a 线性 Uoc 直流负载线 含源 电阻 网络 u。 (①)左侧满足线性关系u=Ue-迟g (2)右侧满足非线性电阻的伏安特性：u=f(①或i=g(u 若已知非线性电阻元件伏安关系曲线一一- 图解法 作图，确定两者交点Q(静态工作点) 若已知非线性电阻元件伏安关系式-一一解方程法 把左侧线性关系代入非线性电阻的伏安关系式

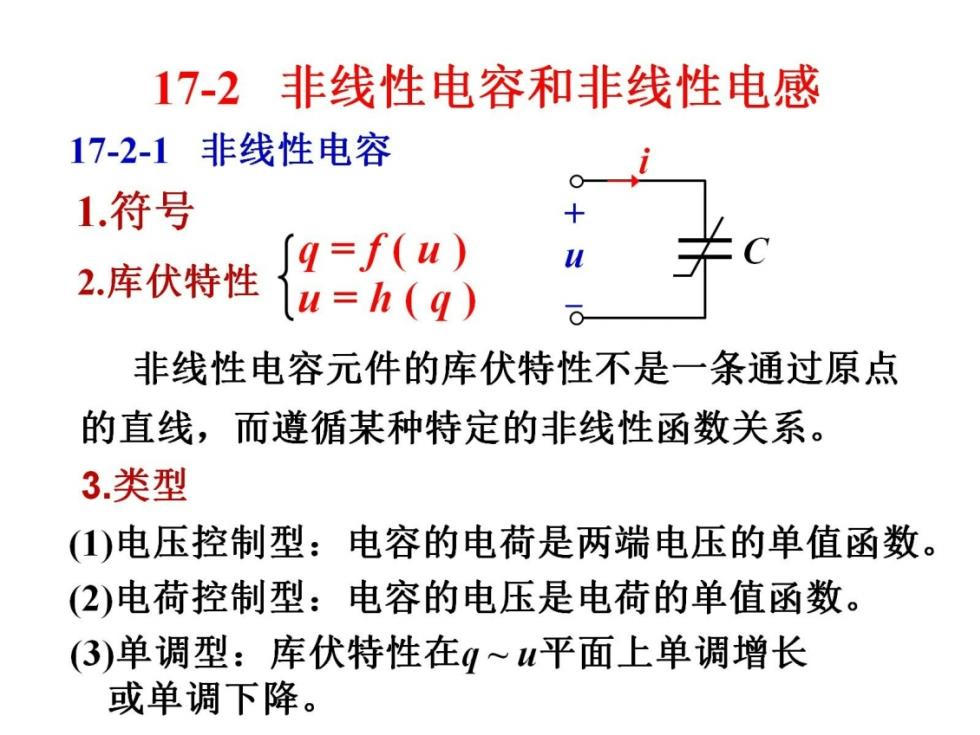

17-2非线性电容和非线性电感 17-2-1非线性电容 1.符号 2.库伏特性 9=f(u) C u=h(q) 非线性电容元件的库伏特性不是一条通过原点 的直线，而遵循某种特定的非线性函数关系。 3.类型 ()电压控制型：电容的电荷是两端电压的单值函数。 (2)电荷控制型：电容的电压是电荷的单值函数。 (3)单调型：库伏特性在(~u平面上单调增长 或单调下降

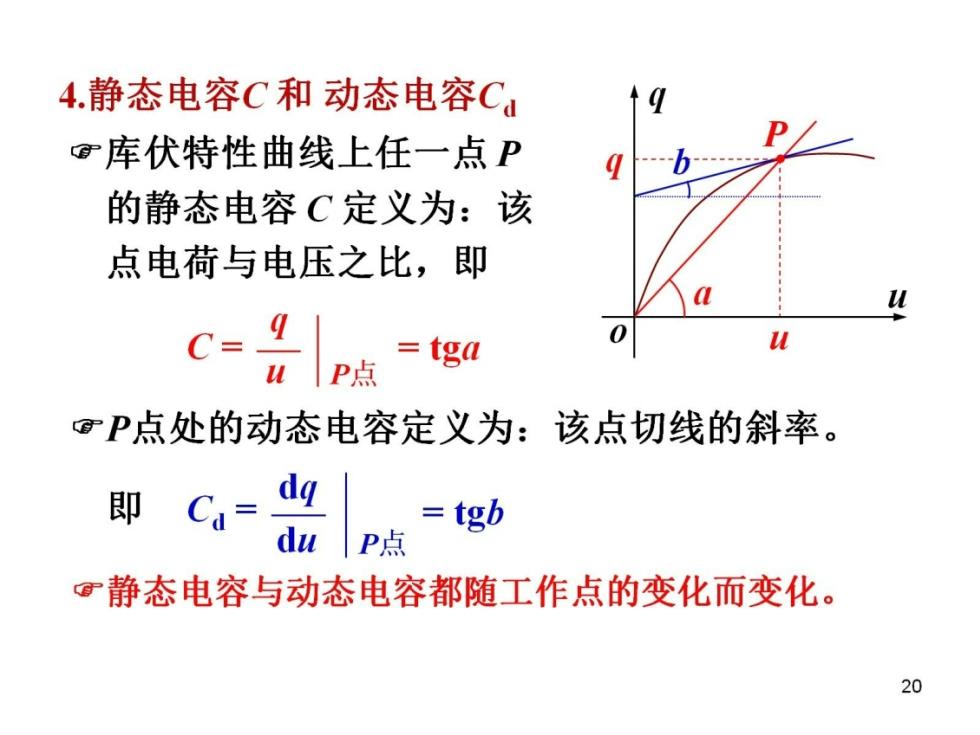

4.静态电容C和动态电容Cd 库伏特性曲线上任一点P 的静态电容C定义为：该 点电荷与电压之比，即 C= P点 tga P点处的动态电容定义为：该点切线的斜率。 即 C= tgb du P点 可静态电容与动态电容都随工作点的变化而变化。 20

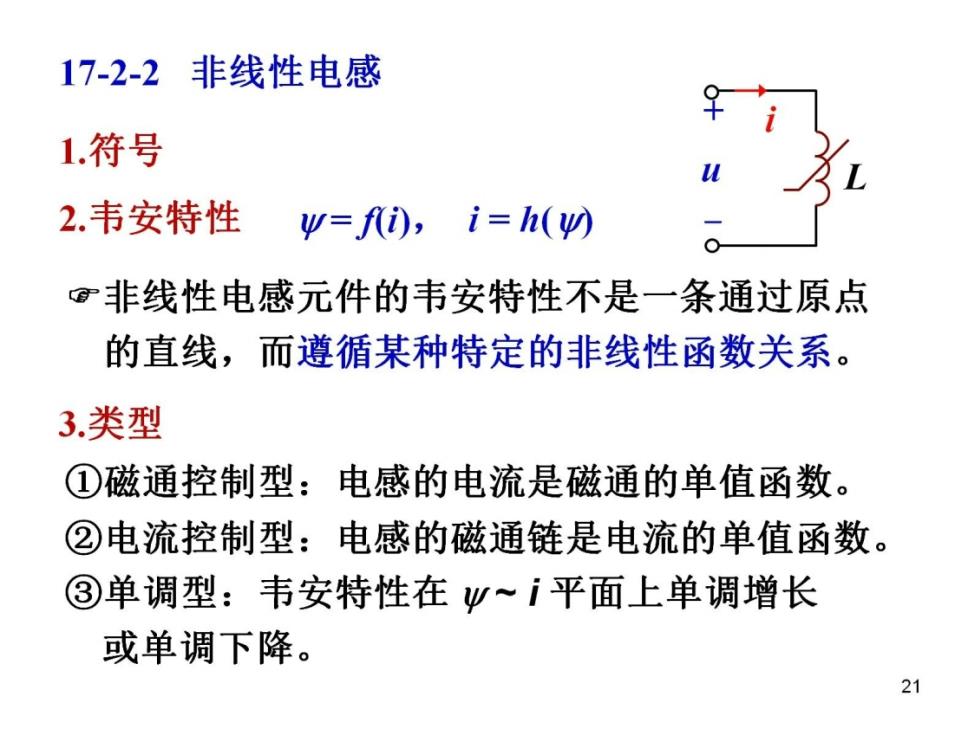

17-2-2非线性电感 1.符号 2.韦安特性 w=f),i=h(の ©非线性电感元件的韦安特性不是一条通过原点 的直线，而遵循某种特定的非线性函数关系。 3.类型 ①磁通控制型：电感的电流是磁通的单值函数。 ②电流控制型：电感的磁通链是电流的单值函数。 ③单调型：韦安特性在W~i平面上单调增长 或单调下降。 21
