2.图示特点 编号 代号 间距 ■线型 (圆圈直径6mm 。构件立面图和断面图上 2Φ1R@150 ① 构件轮廓线用细实线画出； 数量 直径 ●钢筋线： >立面图上钢筋线用粗实线； 引出线 > 断面图上钢筋用黑圆点表示。 表示法 ·钢筋表示法； 。如构件左右对称， 可在其立面图的对称位置上，画出对称符 号，一半表示外形，另一半表示内部配筋的情况； 图内不画材料图例。 标注 ·标注钢筋的类别、数量、直径、长度及间距等； 标注构件底面标高
2．图示特点 线型 z 构件立面图和断面图上 构件轮廓线用细实线画出； z 钢筋线： ¾立面图上钢筋线用粗实线； ¾ 断面图上钢筋用黑圆点表示。 表示法 z 钢筋表示法; z 如构件左右对称，可在其立面图的对称位置上，画出对称符 号，一半表示外形，另一半表示内部配筋的情况； z 图内不画材料图例。 标注 z 标注钢筋的类别、数量、直径、长度及间距等； z 标注构件底面标高。 2Φ12 @150 ① 数量 代号 直径 间距 引出线 编号 （圆圈直径6mm)

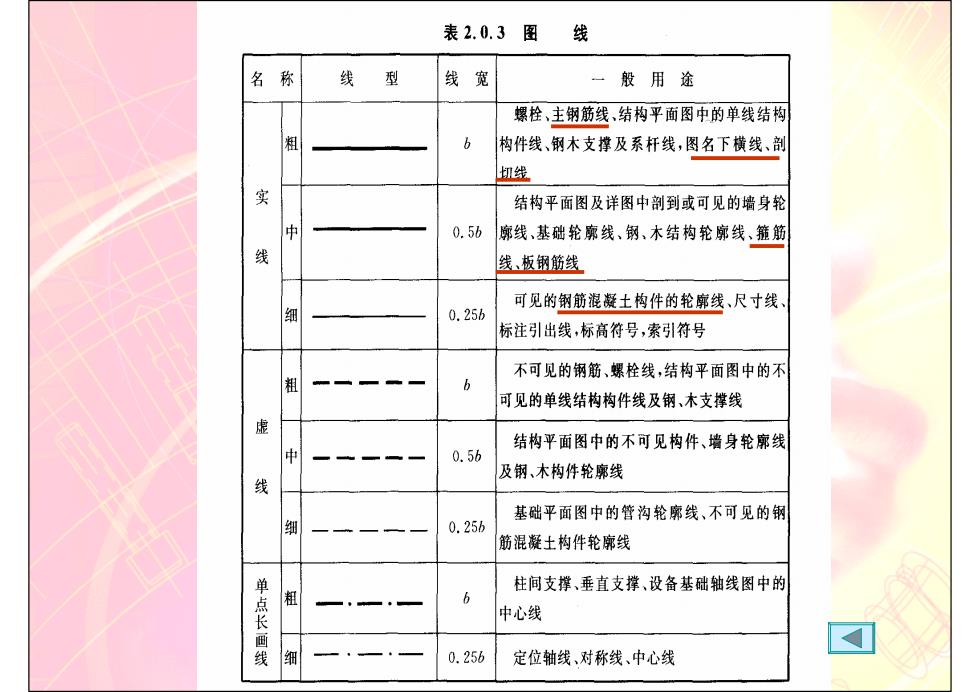

表2.0.3图线 名 称 线 型 线宽 般用途 螺栓、主钢筋线、结构平面图中的单线结构 6 构件线、钢木支撑及系杆线，图名下横线、剖 切线 实 结构平面图及详图中剖到或可见的墙身轮 中 0.5b 廓线、基础轮廓线、钢、木结构轮廓线、箍筋 线、板钢筋线 勿 可见的钢筋混凝土构件的轮廓线、尺寸线、 0.25b 标注引出线，标高符号，索引符号 不可见的钢筋、螺栓线，结构平面图中的不 粗 6 可见的单线结构构件线及钢、木支撑线 虚 结构平面图中的不可见构件、墙身轮廓线 中 0.5b 及钢、木构件轮廓线 线 基础平面图中的管沟轮廓线、不可见的钢 缪 0.25b 筋混凝土构件轮廓线 柱间支撑、垂直支撑、设备基础轴线图中的 西 点长画线 中心线 0.256 定位轴线，对称线、中心线

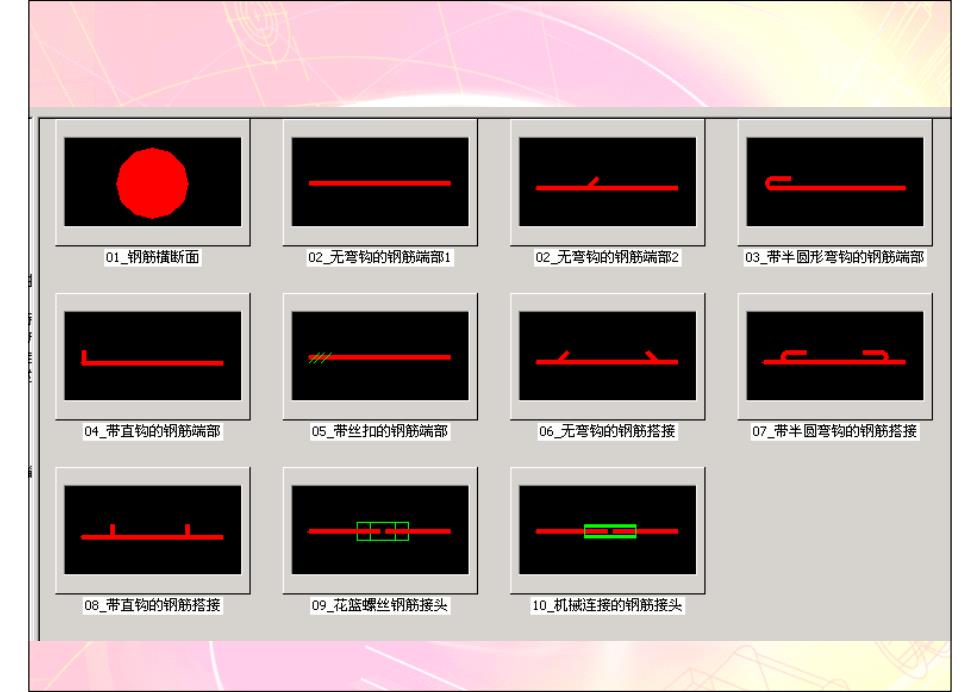

01钢筋横断面 02无弯钩的钢筋端部1 02无弯钩的钢筋端部2 03_带半圆形弯钩的钢筋端部 04带直钩的钢筋端部 05带丝扣的钢筋端部 06无弯钩的钢筋搭接 07带半圆弯钩的钢筋搭接 08带直钩的钢筋搭接 09花篮螺丝钢筋接头 10机械连接的钢筋接头

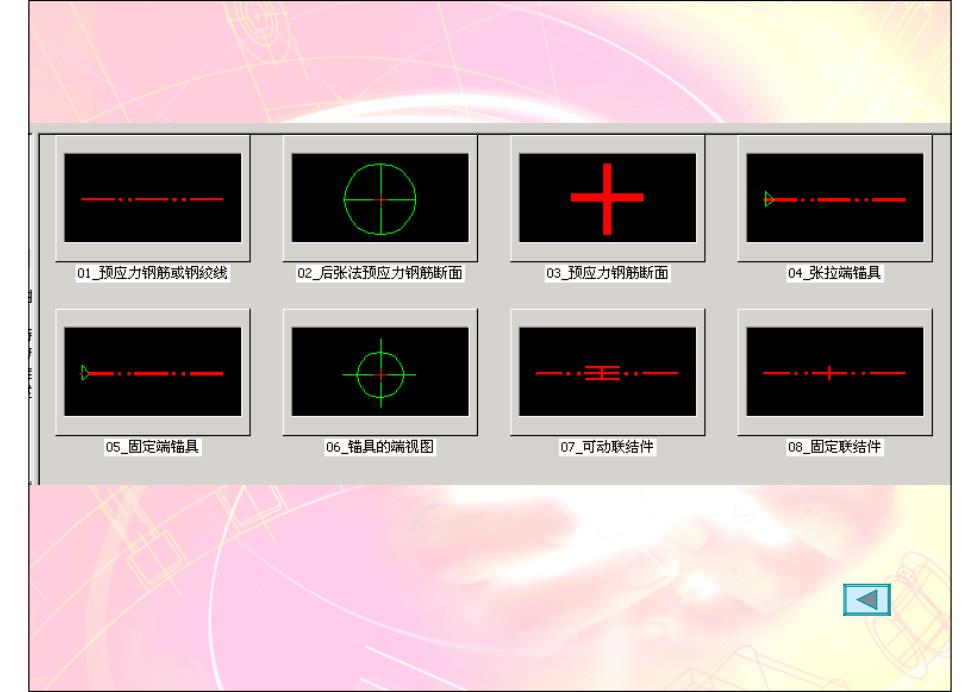

人 01预应力钢筋或钢纹线 02后张法预应力钢筋断面 03预应力钢筋断面 04张拉端锚具 一 05_固定端锚具 06锚具的端视图 07_可动联结件 08固定联结件

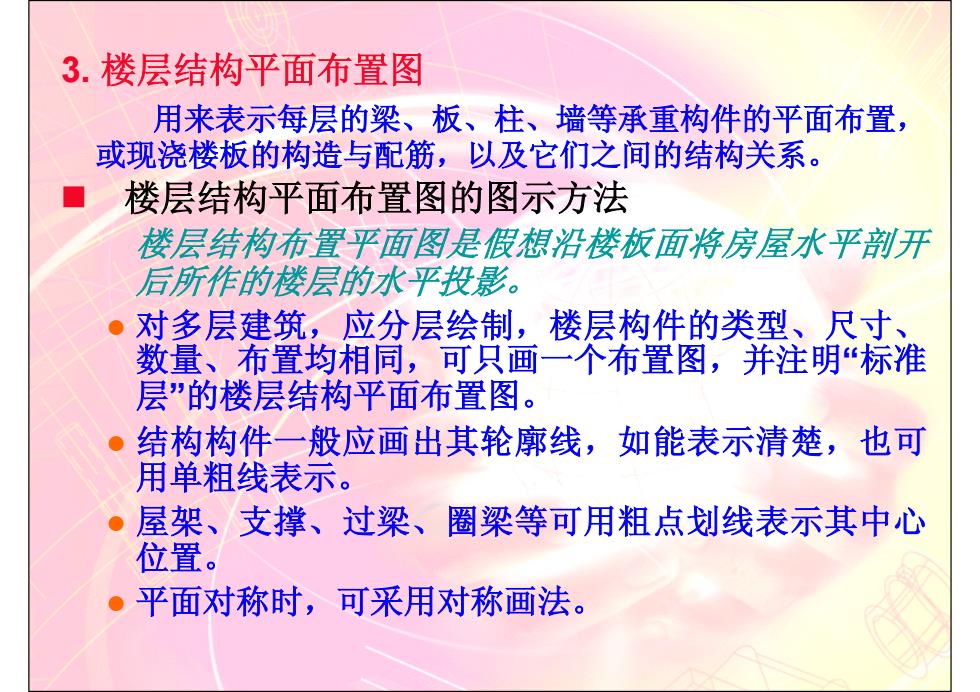

3.楼层结构平面布置图 用来表示每层的梁、板、柱、墙等承重构件的平面布置， 或现浇楼板的构造与配筋，以及它们之间的结构关系。 楼层结构平面布置图的图示方法 楼层结构布置平面图是假想沿楼板面将房屋水平剖开 后所作的楼层的水平投影。 对多层建筑，应分层绘制，楼层构件的类型、尺寸、 ● 数量、布置均相同，可只画一个布置图，并注明“标准 层”的楼层结构平面布置图。 结构构件一般应画出其轮廓线，如能表示清楚，也可 用单粗线表示。 屋架、支撑、过梁、圈梁等可用粗点划线表示其中心 位置。 平面对称时，可采用对称画法
3. 楼层结构平面布置图 用来表示每层的梁、板、柱、墙等承重构件的平面布置， 或现浇楼板的构造与配筋，以及它们之间的结构关系。 楼层结构平面布置图的图示方法 楼层结构布置平面图是假想沿楼板面将房屋水平剖开 后所作的楼层的水平投影。 z 对多层建筑，应分层绘制，楼层构件的类型、尺寸、 数量、布置均相同，可只画一个布置图，并注明“标准 层”的楼层结构平面布置图。 z 结构构件一般应画出其轮廓线，如能表示清楚，也可 用单粗线表示。 z 屋架、支撑、过梁、圈梁等可用粗点划线表示其中心 位置。 z 平面对称时，可采用对称画法
