3.4 MATLAB数字图像处理 图像处理就是将图像转换为一数字矩阵的形 式，并采用一定的算法对其进行的必要计算，以 提高图像的视觉质量或提取出有用信息的过程。 MATLAB包含了功能非常强大的图像处理工具 箱 IPT (Image Processing Tools). 本节主要介绍数字图像的概念、表示、读取 、显示与存储技术，后面几节分别介绍一些常用 图像处理技术及其在MATLAB中的实现方法
3.4 MATLAB数字图像处理 图像处理就是将图像转换为一数字矩阵的形 式，并采用一定的算法对其进行的必要计算，以 提高图像的视觉质量或提取出有用信息的过程。 MATLAB包含了功能非常强大的图像处理工具 箱——IPT（Image Processing Tools）。 本节主要介绍数字图像的概念、表示、读取 、显示与存储技术，后面几节分别介绍一些常用 图像处理技术及其在MATLAB中的实现方法

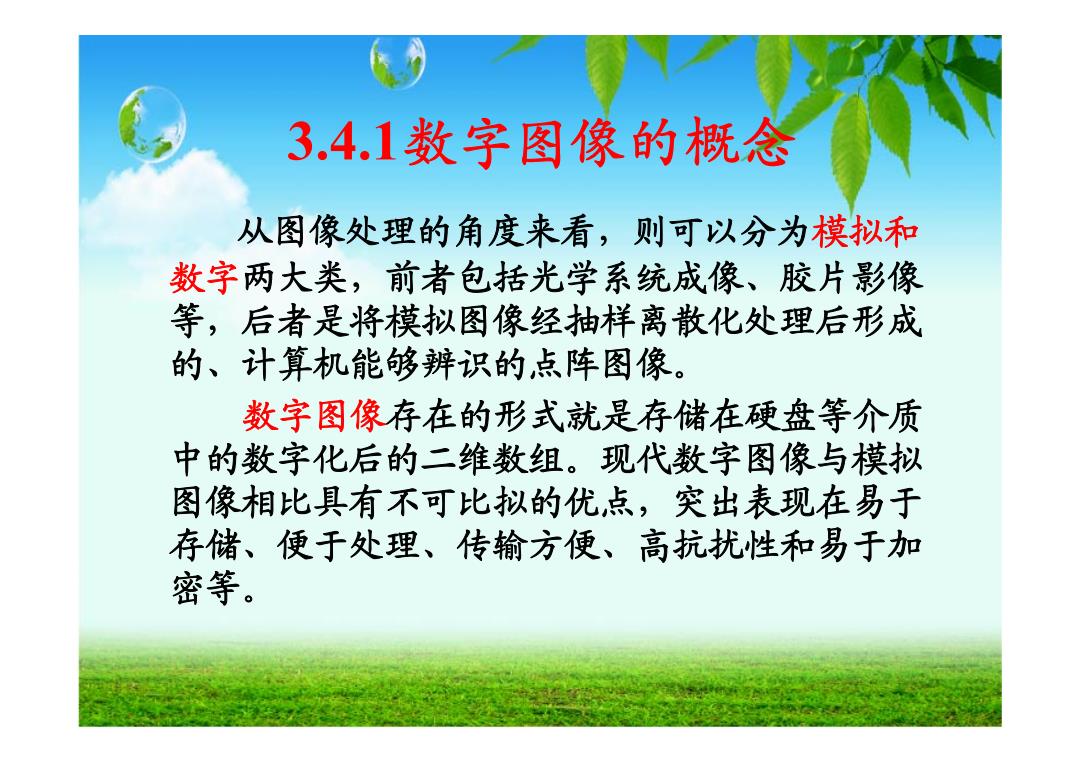

3.4.1数字图像的概念 从图像处理的角度来看，则可以分为模拟和 数字两大类，前者包括光学系统成像、胶片影像 等，后者是将模拟图像经抽样离散化处理后形成 的、计算机能够辨识的点阵图像。 数字图像存在的形式就是存储在硬盘等介质 中的数字化后的二维数组。现代数字图像与模拟 图像相比具有不可比拟的优点，突出表现在易于 存储、便于处理、传输方便、高抗扰性和易于加 密等
3.4.1数字图像的概念 从图像处理的角度来看，则可以分为模拟和 数字两大类，前者包括光学系统成像、胶片影像 等，后者是将模拟图像经抽样离散化处理后形成 的、计算机能够辨识的点阵图像。 数字图像存在的形式就是存储在硬盘等介质 中的数字化后的二维数组。现代数字图像与模拟 图像相比具有不可比拟的优点，突出表现在易于 存储、便于处理、传输方便、高抗扰性和易于加 密等
3.4.2数字图像的表示 幅灰度图像表示为如下矩阵形式： … fa f22f3 f= 代表像素(，)的亮度值， 其范围是从0255， 0表示黑，255表示白 。 彩色图像是用红、绿、蓝三组二维矩阵来表示 的， 这时的f记为：[fky)r,fk,y)g,fky)bl,其 中三组中的每个数值的范围都是0≈255
3.4.2 数字图像的表示 • 一幅灰度图像表示为如下矩阵形式： ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎣ ⎡ = M M MN N N f f f f f f f f f f f f K M M M O M M M L L 1 2 21 22 23 2 11 12 13 1 fij代表像素(i,j)的亮度值，其范围是从 0 ～255 ， 0表示黑，255表示白。 彩色图像是用红、绿、蓝三组二维矩阵来表示 的，这时的 f记为：[f(x,y) r ，f(x,y) g ，f(x,y) b ]，其 中三组中的每个数值的范围都是 0 ～255
3.4.3图像格式与图像类型 图像格式是指用来存储图像的文件格式。图像格式 通常有好多种，常因操作系统和图像处理软件的不同而 有所区别，但总的发展趋势是格式变得更加统一。常用 的图像格式如表3一7所示。 格式名称 扩展名 格式描述 JPEG .jpg .jpeg 静止图像格式 BMP .bmp Windows位图 TIFF .tif,.tiff 加标识信息的图像文件格式 GIF .gif 图形交换格式 PNG .png 可移植网络图形格式 XWD .xwd X Window存储图形格式
3.4.3 图像格式与图像类型 图像格式是指用来存储图像的文件格式。图像格式 通常有好多种，常因操作系统和图像处理软件的不同而 有所区别，但总的发展趋势是格式变得更加统一。常用 的图像格式如表 3 － 7所示。 XWD .xwd X Window存储图形格式 PNG .png 可移植网络图形格式 GIF .gif 图形交换格式 TIFF .tif, .tiff 加标识信息的图像文件格式 BMP .bmp Windows位图 JPEG .jpg .jpeg 静止图像格式 格式名称 扩展名 格式描述
与图像格式的定义不同，图像类型是依图像数 组中数值与像素颜色之间的关系不同而对图像进 行的分类。图像类型主要可分为四种： 灰度图像、索引图像、二值图像和RGB图像 需要说明的是，在MATLAB中，无论是哪种类 型的图像，其存储格式通常不外乎三种，即： uint8(8位无符号整型数)、uint16(16位无符 号整型数)及double(双精度数浮点数)
与图像格式的定义不同，图像类型是依图像数 组中数值与像素颜色之间的关系不同而对图像进 行的分类。图像类型主要可分为四种： 灰度图像、索引图像、二值图像和RGB图像 需要说明的是，在MATLAB中，无论是哪种类 型的图像，其存储格式通常不外乎三种，即： uint8（8位无符号整型数）、uint16（16位无符 号整型数）及double（双精度数浮点数）
