。5.12小型水库的规划与勘测 ·1、库址勘查的原则 (1)“口小肚大”： (2)上游地形平坦开阔： (3)集水面积适当，上游集水面积最好为灌溉面积的15~2.0倍： (4)地质条件可靠（避免泥石流地带与岩层断裂地带）： (5)坝址附近筑坝材料丰富且质量较好： (6)利于施工 (7)靠近灌区： (8)淹没范围要小，移民户数要少。 2、水库地形的测量：遵照测量技术规范，比例尺1：500~1：5000。 3、流域面积测量：可从小比例尺地形图上量算。 4、地质勘察 适宜建库筑的地☒ 不宜修库筑坝的地区 库盆为非岩溶化的岩石地区 ● 库盆为岩溶化的岩石地区（即喀斯特地区） 库盆为粘性土等相对隔水层地区 库盆为松散的砂性士、砂卵石强透水性地☒ 库盆为松散的黄土或黄土状土地区 5、建筑材料调查：质量应符合要求，储量应为工程量的23倍
5.1.2 小型水库的规划与勘测 1、库址勘查的原则 （1）“口小肚大”； （2）上游地形平坦开阔； （3）集水面积适当,上游集水面积最好为灌溉面积的1.5~2.0倍； （4）地质条件可靠(避免泥石流地带与岩层断裂地带)； （5）坝址附近筑坝材料丰富且质量较好； （6）利于施工； （7）靠近灌区； （8）淹没范围要小，移民户数要少。 2、水库地形的测量：遵照测量技术规范，比例尺1∶500~1∶5000。 3、流域面积测量：可从小比例尺地形图上量算。 4、地质勘察 适宜建库筑坝的地区 不宜修库筑坝的地区 z 库盆为非岩溶化的岩石地区 z 库盆为粘性土等相对隔水层地区 z 库盆为岩溶化的岩石地区（即喀斯特地区） z 库盆为松散的砂性土、砂卵石强透水性地区 z 库盆为松散的黄土或黄土状土地区 5、建筑材料调查：质量应符合要求，储量应为工程量的2~3倍

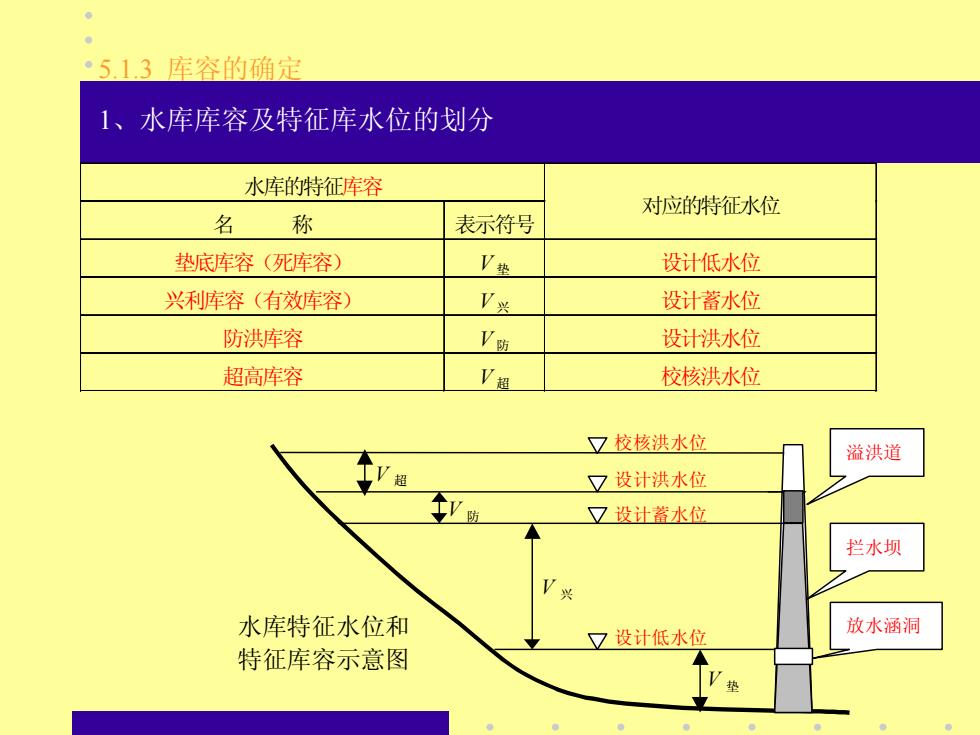

·5.13库容的确定 1、水库库容及特征库水位的划分 水库的特征库容 对应的特征水位 名 称 表示符号 垫底库容（死库容） V垫 设计低水位 兴利库容（有效库容） V兴 设计蓄水位 防洪库容 V防 设计洪水位 超高库容 V超 校核洪水位 口校核洪水位 溢洪道 超 ☑设计洪水位 又设计蓄水位 拦水坝 V兴 水库特征水位和 ☑设计低水位 放水涵洞 特征库容示意图 V
5.1.3 库容的确定 1、水库库容及特征库水位的划分 设计低水位 设计蓄水位 设计洪水位 校核洪水位 V 垫 V 兴 V 防 V 超 拦水坝 放水涵洞 溢洪道 水库特征水位和 特征库容示意图 水库的特征库容 名 称 表示符号 对应的特征水位 垫底库容（死库容） V 垫 设计低水位 兴利库容（有效库容） V 兴 设计蓄水位 防洪库容 V 防 设计洪水位 超高库容 V 超 校核洪水位

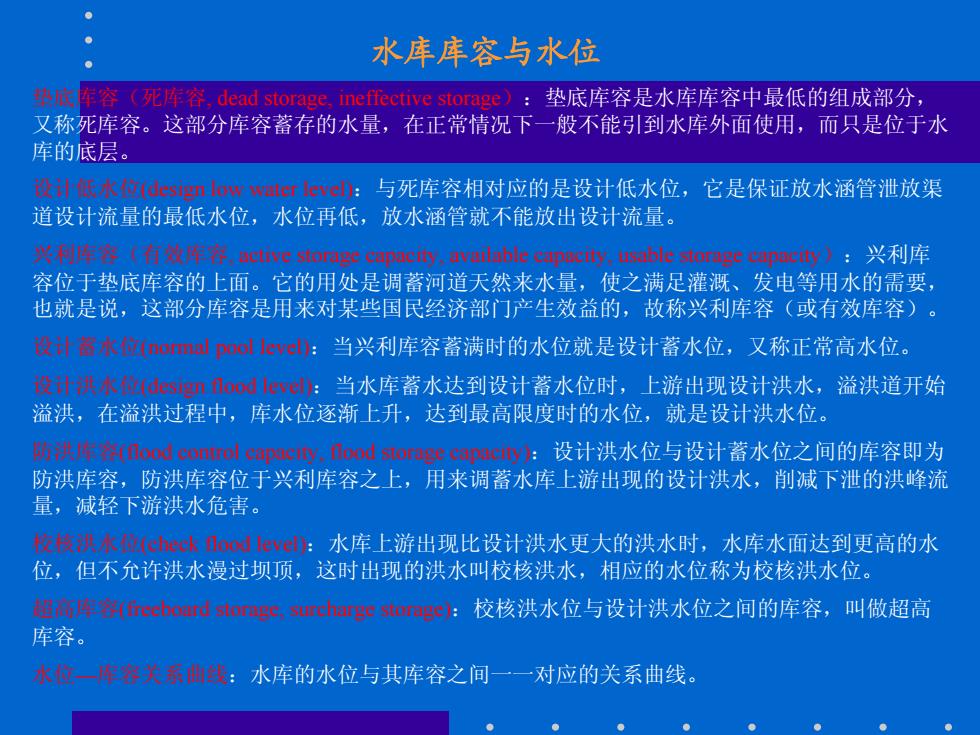

● 水库库容与水位 垫忙库容（光库容dead storage,ineffective storage):垫底库容是水库库容中最低的组成部分， 又称死库容。这部分库容蓄存的水量，在正常情况下一般不能引到水库外面使用，而只是位于水 库的底层。 没低木位(desion low cater leve:与死库容相对应的是设计低水位，它是保证放水涵管泄放渠 道设计流量的最低水位，水位再低，放水涵管就不能放出设计流量。 兴利岸容有效4容，cge slora空pci,ay mtable capaerty,able -toraee capacit):兴利库 容位于垫底库容的上面。它的用处是调蓄河道天然来水量，使之满足灌溉、发电等用水的需要， 也就是说，这部分库容是用来对某些国民经济部门产生效益的，故称兴利库容（或有效库容）。 设计苍水位(normal pool leve:当兴利库容蓄满时的水位就是设计蓄水位，又称正常高水位。 设计洪水拉(fesien1 ad tere:当水库蓄水达到设计蓄水位时，上游出现设计洪水，溢洪道开始 溢洪，在溢洪过程中，库水位逐渐上升，达到最高限度时的水位，就是设计洪水位。 材共岸(nood control capucin,ood storgecapaciy:设计洪水位与设计蓄水位之间的库容即为 防洪库容，防洪库容位于兴利库容之上，用来调蓄水库上游出现的设计洪水，削减下泄的洪峰流 量，减轻下游洪水危害。 校枝洪水位（心kovc:水库上游出现比设计洪水更大的洪水时，水库水面达到更高的水 位，但不允许洪水漫过坝顶，这时出现的洪水叫校核洪水，相应的水位称为校核洪水位。 超高岸heebond storage,ircharge storage):校核洪水位与设计洪水位之间的库容，叫做超高 库容。 水位，一棒容关系出线：水库的水位与其库容之间一一对应的关系曲线
水库库容与水位 垫底库容（死库容, dead storage, ineffective storage）：垫底库容是水库库容中最低的组成部分， 又称死库容。这部分库容蓄存的水量，在正常情况下一般不能引到水库外面使用，而只是位于水 库的底层。 设计低水位(design low water level)：与死库容相对应的是设计低水位，它是保证放水涵管泄放渠 道设计流量的最低水位，水位再低，放水涵管就不能放出设计流量。 兴利库容（有效库容, active storage capacity, available capacity, usable storage capacity）：兴利库 容位于垫底库容的上面。它的用处是调蓄河道天然来水量，使之满足灌溉、发电等用水的需要， 也就是说，这部分库容是用来对某些国民经济部门产生效益的，故称兴利库容（或有效库容）。 设计蓄水位(normal pool level)：当兴利库容蓄满时的水位就是设计蓄水位，又称正常高水位。 设计洪水位(design flood level)：当水库蓄水达到设计蓄水位时，上游出现设计洪水，溢洪道开始 溢洪，在溢洪过程中，库水位逐渐上升，达到最高限度时的水位，就是设计洪水位。 防洪库容(flood control capacity, flood storage capacity)：设计洪水位与设计蓄水位之间的库容即为 防洪库容，防洪库容位于兴利库容之上，用来调蓄水库上游出现的设计洪水，削减下泄的洪峰流 量，减轻下游洪水危害。 校核洪水位(check flood level)：水库上游出现比设计洪水更大的洪水时，水库水面达到更高的水 位，但不允许洪水漫过坝顶，这时出现的洪水叫校核洪水，相应的水位称为校核洪水位。 超高库容(freeboard storage, surcharge storage)：校核洪水位与设计洪水位之间的库容，叫做超高 库容。 水位—库容关系曲线：水库的水位与其库容之间一一对应的关系曲线

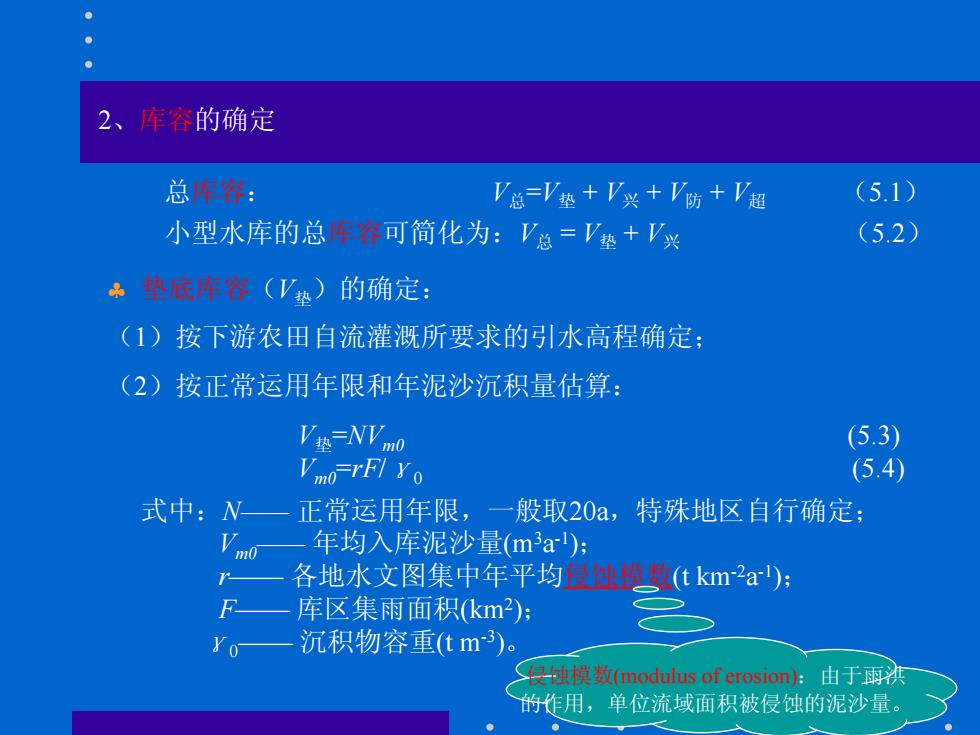

● 2、库容的确定 总库容： V总=V垫+V兴+V防+超 (5.1) 小型水库的总库可简化为：V急=V垫+V兴 (5.2) 垫底军容（热）的确定： (1)按下游农田自流灌溉所要求的引水高程确定： (2)按正常运用年限和年泥沙沉积量估算： V垫=VVmo (5.3) Vmo-rFl Yo (5.4) 式中：N一 正常运用年限， 一般取20a, 特殊地区自行确定； 年均入库泥沙量(ma): 各地水文图集中年平均侵蚀模数(tkma'): F 库区集雨面积km2): 沉积物容重(tm3)。 侵锉模数nodulus of eros1o:由于雨洒 的作用，单位流域面积被侵蚀的泥沙量
2、库容的确定 总库容： V总=V垫 + V兴 + V防 + V超 （5.1） 小型水库的总库容可简化为：V总 = V垫 + V兴 （5.2） ♣ 垫底库容（V垫）的确定： （1）按下游农田自流灌溉所要求的引水高程确定； （2）按正常运用年限和年泥沙沉积量估算： V垫=NVm0 (5.3) Vm0=rF/γ0 (5.4) 式中：N—— 正常运用年限，一般取20a，特殊地区自行确定； Vm0—— 年均入库泥沙量(m3a-1)； r—— 各地水文图集中年平均侵蚀模数(t km-2a-1)； F—— 库区集雨面积(km2)； γ0—— 沉积物容重(t m-3)。 侵蚀模数(modulus of erosion)：由于雨洪 的作用，单位流域面积被侵蚀的泥沙量

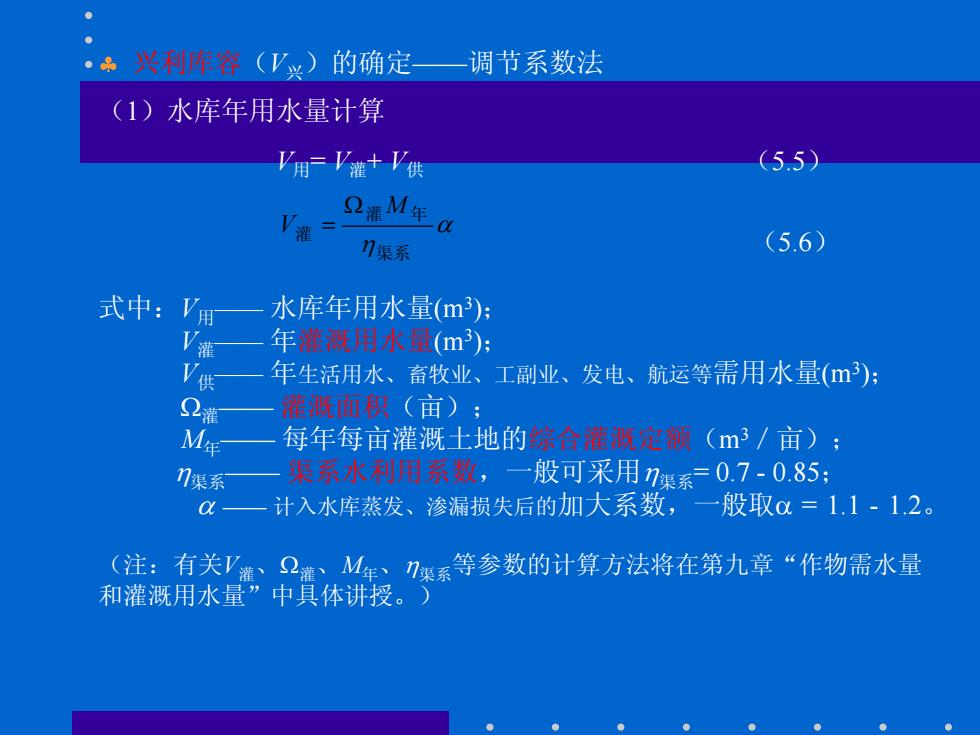

··兴利库容(V兴)的确定—调节系数法 (1)水库年用水量计算 V用=V灌+V供 5.5) V=- M组a 门渠系 (5.6) 式中： 水库年用水量(m): V 年灌减用水致(m)月 年生活用水、畜牧业、工副业、发电、航运等需用水量()： Q 灌溉面积（亩）： M年 每年每亩灌溉土地的综合灌新定领(m3/亩)： 门渠系 渠系水利用系数，一般可采用7集系=0.7-0.85： 一计入水库蒸发、渗漏损失后的加大系数，一般取ad=1.1-12。 (注：有关/灌、糕，M年：门架系等参数的计算方法将在第九章“作物需水量 和灌溉用水量”中具体讲授。)
♣ 兴利库容（V兴）的确定——调节系数法 （1）水库年用水量计算 V用= V灌+ V供 （5.5） （5.6） 式中：V用—— 水库年用水量(m3)； V灌—— 年灌溉用水量(m3)； V供—— 年生活用水、畜牧业、工副业、发电、航运等需用水量(m3)； Ω灌—— 灌溉面积（亩）； M年—— 每年每亩灌溉土地的综合灌溉定额（m3／亩）； η渠系—— 渠系水利用系数，一般可采用η渠系= 0.7 - 0.85； α —— 计入水库蒸发、渗漏损失后的加大系数，一般取α = 1.1 - 1.2。 （注：有关V灌、Ω灌、M年、η渠系等参数的计算方法将在第九章“作物需水量 和灌溉用水量”中具体讲授。） α η 渠系 年灌 灌 M V Ω =
