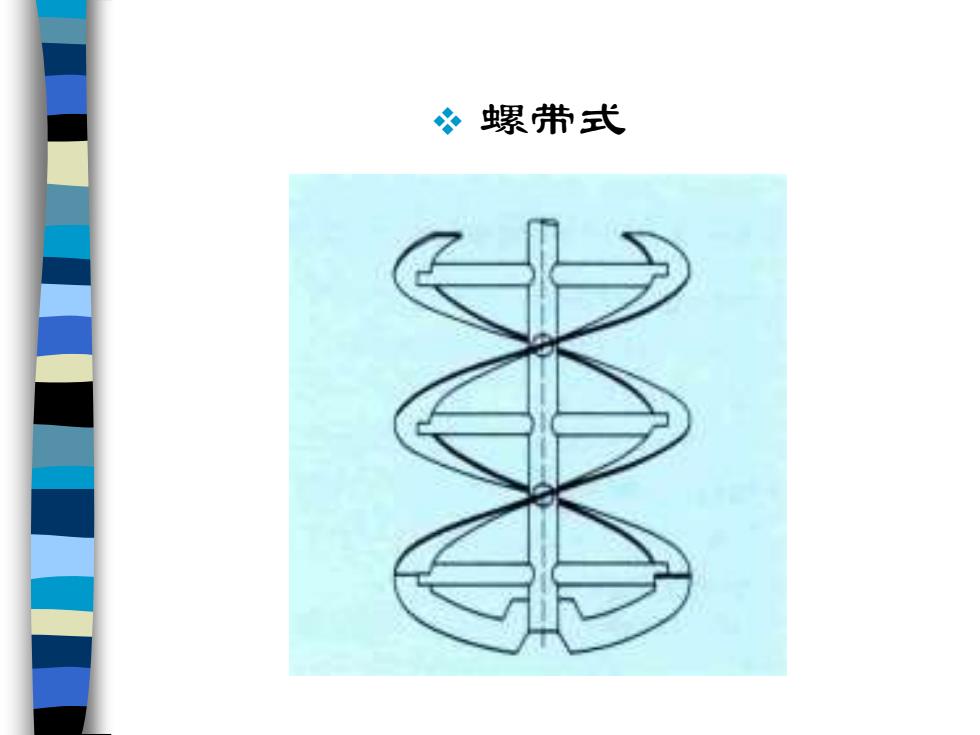

❖ 螺带式
❖ 螺带式

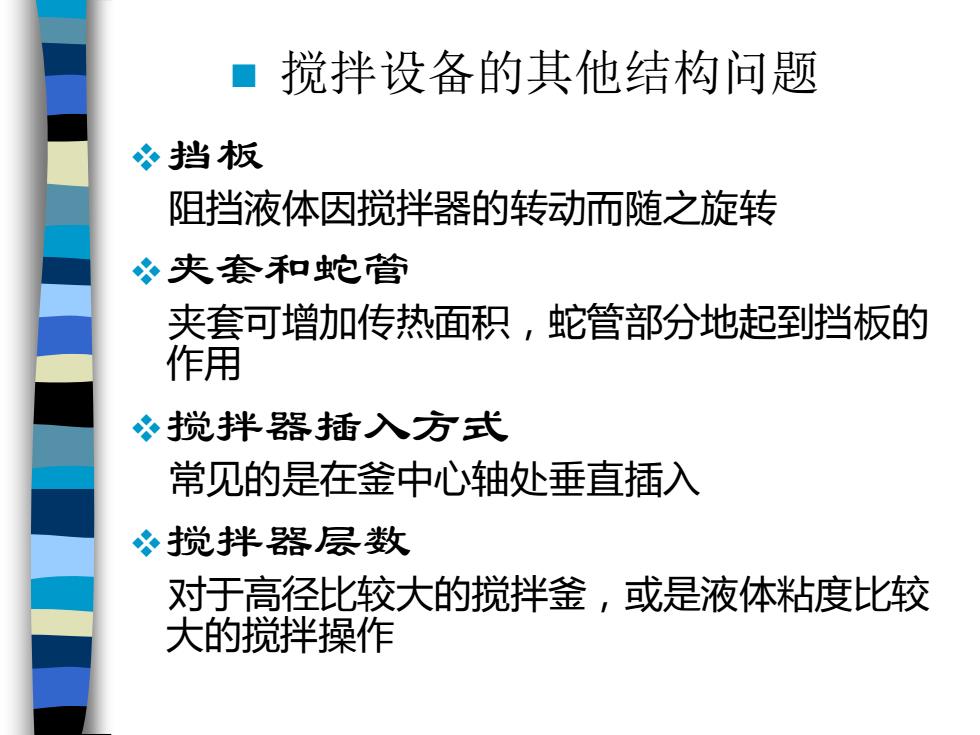

◼ 搅拌设备的其他结构问题 ❖挡板 阻挡液体因搅拌器的转动而随之旋转 ❖夹套和蛇管 夹套可增加传热面积，蛇管部分地起到挡板的 作用 ❖搅拌器插入方式 常见的是在釜中心轴处垂直插入 ❖搅拌器层数 对于高径比较大的搅拌釜，或是液体粘度比较 大的搅拌操作
◼ 搅拌设备的其他结构问题 ❖挡板 阻挡液体因搅拌器的转动而随之旋转 ❖夹套和蛇管 夹套可增加传热面积，蛇管部分地起到挡板的 作用 ❖搅拌器插入方式 常见的是在釜中心轴处垂直插入 ❖搅拌器层数 对于高径比较大的搅拌釜，或是液体粘度比较 大的搅拌操作

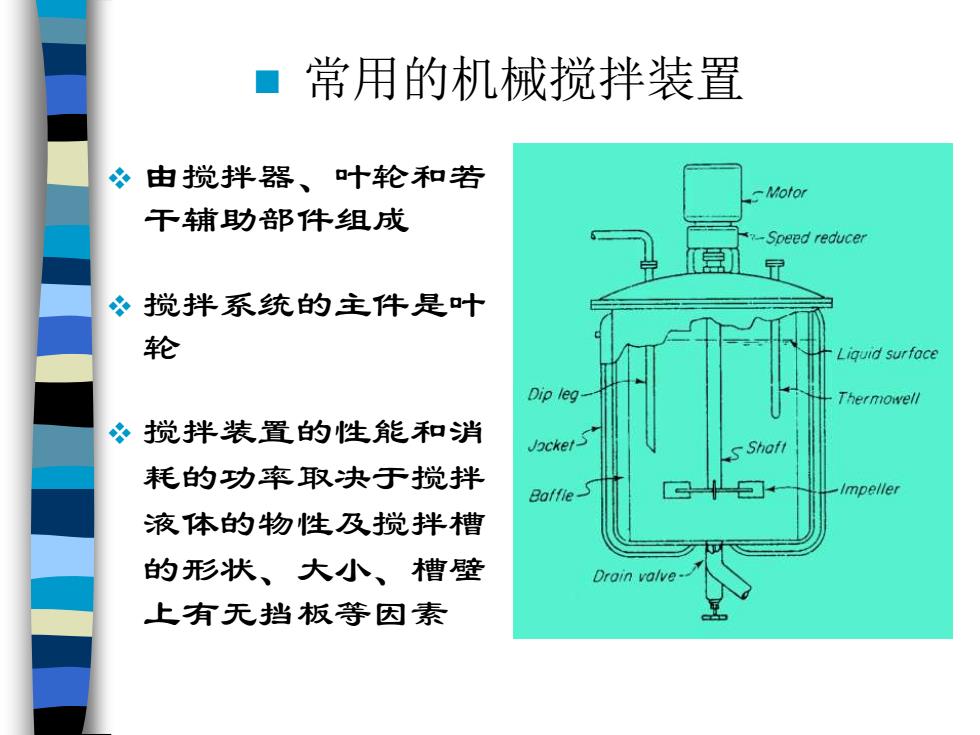

◼ 常用的机械搅拌装置 ❖ 由搅拌器、叶轮和若 干辅助部件组成 ❖ 搅拌系统的主件是叶 轮 ❖ 搅拌装置的性能和消 耗的功率取决于搅拌 液体的物性及搅拌槽 的形状、大小、槽壁 上有无挡板等因素
◼ 常用的机械搅拌装置 ❖ 由搅拌器、叶轮和若 干辅助部件组成 ❖ 搅拌系统的主件是叶 轮 ❖ 搅拌装置的性能和消 耗的功率取决于搅拌 液体的物性及搅拌槽 的形状、大小、槽壁 上有无挡板等因素
✓压头H通常可以写成速度头 的倍数 ✓叶轮末梢速度ut∝nd，叶轮产生的液体速度头与 n 2d2成正比 ✓体积流量与(nd)×(d2 )＝nd3成正比 ✓代入上式，得 ❖功率消耗为一定值的条件下，关系 成立 ❖体积流量、压头、功率间的关系 N QH g = 2 2 u g ◼搅拌器的液体循环量和压头 3 5 N n d 8 Q 3 d H
✓压头H通常可以写成速度头 的倍数 ✓叶轮末梢速度ut∝nd，叶轮产生的液体速度头与 n 2d2成正比 ✓体积流量与(nd)×(d2 )＝nd3成正比 ✓代入上式，得 ❖功率消耗为一定值的条件下，关系 成立 ❖体积流量、压头、功率间的关系 N QH g = 2 2 u g ◼搅拌器的液体循环量和压头 3 5 N n d 8 Q 3 d H
◼ 搅拌器的选型 ❖选型原则 选型时应考虑到过程对流动条件的要求， 按过程的控制因素选择 ❖搅拌器的选型 液体的粘度 搅拌器的特性 按粘度选型图
◼ 搅拌器的选型 ❖选型原则 选型时应考虑到过程对流动条件的要求， 按过程的控制因素选择 ❖搅拌器的选型 液体的粘度 搅拌器的特性 按粘度选型图
