1、间断分割（非连续性分割) 956 根据图像像素灰度值的不连续性，找到图像中 的点、线（宽度为1）、边（不定宽度） 点检测 √线检测 √边缘检测
1、间断分割（非连续性分割） 根据图像像素灰度值的不连续性，找到图像中 的点、线（宽度为1）、边（不定宽度） 点检测 线检测 边缘检测

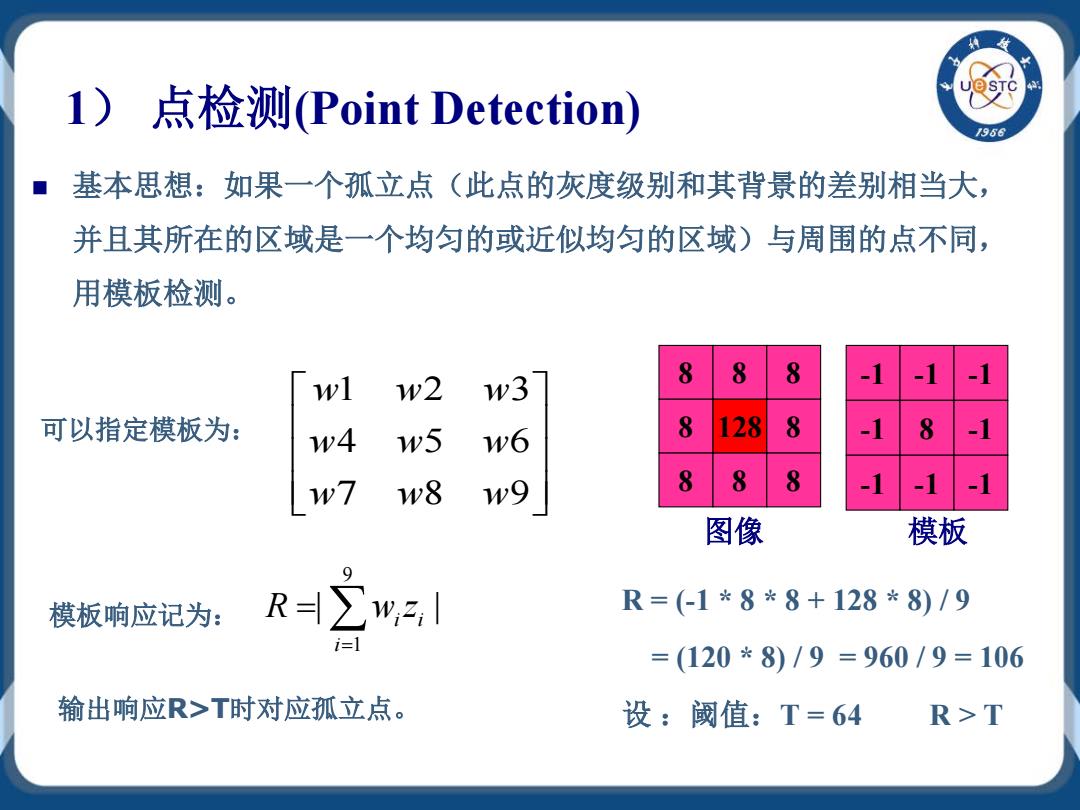

1) 点检测(Point Detection) /966 基本思想：如果一个孤立点（此点的灰度级别和其背景的差别相当大， 并且其所在的区域是一个均匀的或近似均匀的区域)与周围的点不同， 用模板检测。 wl w2 8 8 w3 可以指定模板为： w4 w5 w6 128 8 w7 w8 w9 图像 模板 9 模板响应记为：R∑W,2, R=(-1*8*8+128*8)/9 =(120*8)/9=960/9=106 输出响应R>T时对应孤立点。 设：阈值：T=64 R>T
1） 点检测(Point Detection) R = (-1 * 8 * 8 + 128 * 8) / 9 = (120 * 8) / 9 = 960 / 9 = 106 设 ：阈值：T = 64 R > T 8 8 8 8 128 8 8 8 8 图像 -1 -1 -1 -1 8 -1 -1 -1 -1 模板 基本思想：如果一个孤立点（此点的灰度级别和其背景的差别相当大， 并且其所在的区域是一个均匀的或近似均匀的区域）与周围的点不同， 用模板检测。 123 456 789 www www www 模板响应记为： 9 1 | | i i i R wz = = ∑ 输出响应R>T时对应孤立点。 可以指定模板为：

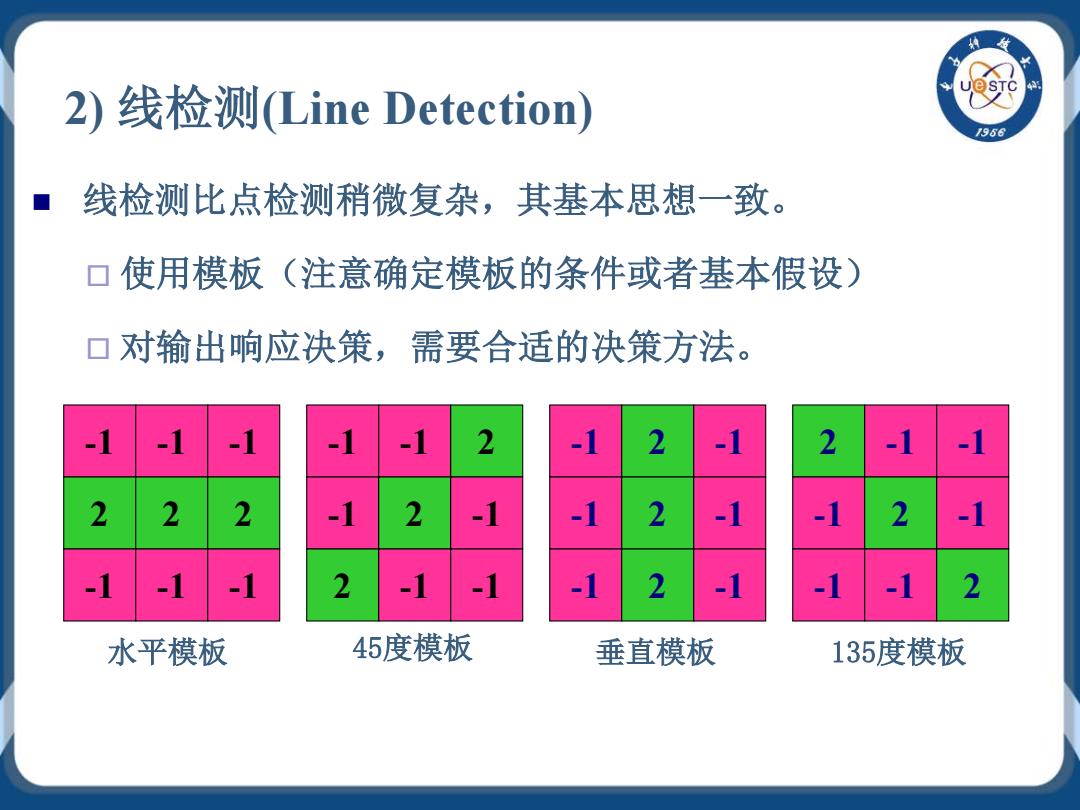

2)线检测(Line Detection) 1956 线检测比点检测稍微复杂，其基本思想一致。 口使用模板（注意确定模板的条件或者基本假设） 口对输出响应决策，需要合适的决策方法。 -1 -1 2 -1 2 -1 2 -1 -1 2 2 -1 2 -1 -1 2 2 -1 -1 水平模板 45度模板 垂直模板 135度模板
线检测比点检测稍微复杂，其基本思想一致。 使用模板（注意确定模板的条件或者基本假设） 对输出响应决策，需要合适的决策方法。 2) 线检测(Line Detection) -1 -1 -1 2 2 2 -1 -1 -1 水平模板 -1 -1 2 -1 2 -1 2 -1 -1 45度模板 -1 2 -1 -1 2 -1 -1 2 -1 垂直模板 2 -1 -1 -1 2 -1 -1 -1 2 135度模板
口依次计算4个方向的典型检测模板，得到R=1,2,3,4 /966 ■如果R>R,ji,则该点更接近模板i所代表的线。 当只对某一检测方向上的线感兴趣时，使用特定模板给出输出响 应，通过域值法将响应最强烈的点提取出来。 5 5 5 5 5 15 5 5 用4种模板分别计算 口设计任意方向的检测模板 R水平=-6+30=24 ■可能大于3x3 R45度=-14+14=0 ■模板系数和为0 R垂直=-14+14=0 ■感兴趣的方向的系数大。 R135度=-14+14=0
依次计算4个方向的典型检测模板，得到Ri i=1,2,3,4 如果 |Ri | > |Rj | ，j≠i，则该点更接近模板i 所代表的线。 当只对某一检测方向上的线感兴趣时，使用特定模板给出输出响 应，通过域值法将响应最强烈的点提取出来。 设计任意方向的检测模板 可能大于3×3 模板系数和为0 感兴趣的方向的系数大。 用4种模板分别计算 R水平 = -6 + 30 = 24 R45度 = -14 + 14 = 0 R垂直 = -14 + 14 = 0 R135度 = -14 + 14 = 0 1 1 1 5 5 5 1 1 1 1 1 1 5 5 5 1 1 1 1 1 1 5 5 5 1 1 1
