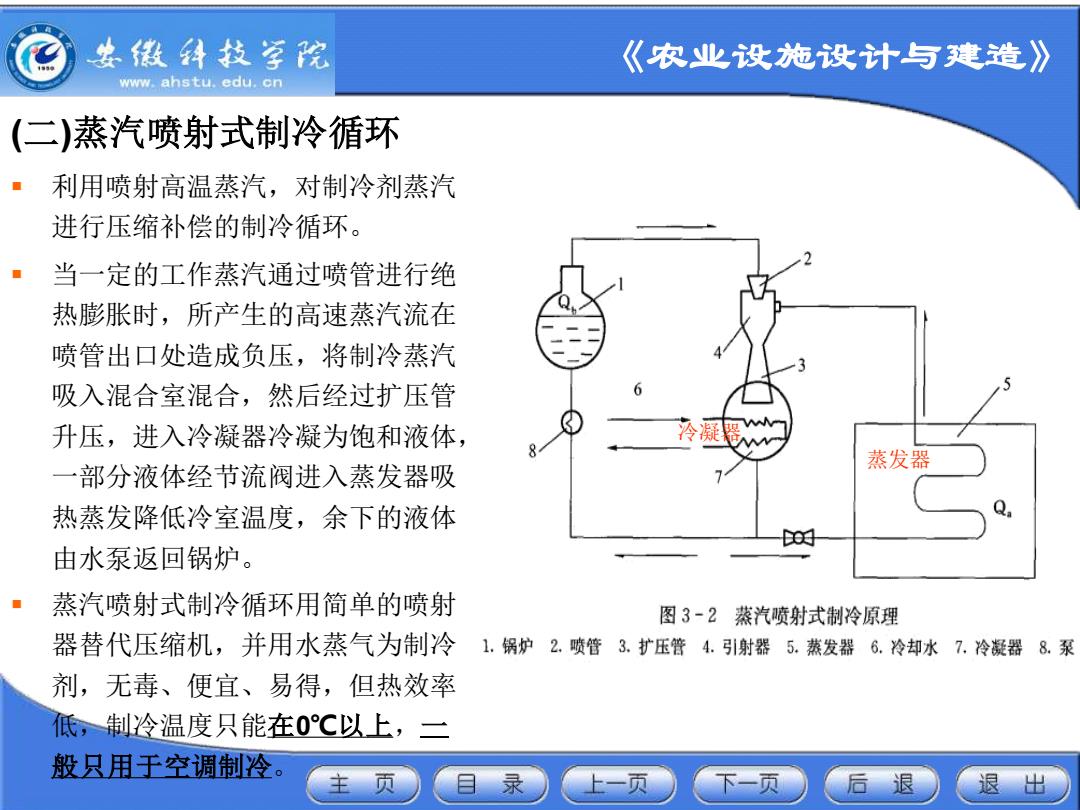

生傲科技学院 《农业设施设计与建造》 www.ahstu.edu.cn (二)蒸汽喷射式制冷循环 ·利用喷射高温蒸汽，对制冷剂蒸汽 进行压缩补偿的制冷循环。 ·当一定的工作蒸汽通过喷管进行绝 热膨胀时，所产生的高速蒸汽流在 喷管出口处造成负压，将制冷蒸汽 吸入混合室混合，然后经过扩压管 升压，进入冷凝器冷凝为饱和液体， 蒸发器 一部分液体经节流阀进入蒸发器吸 热蒸发降低冷室温度，余下的液体 由水泵返回锅炉。 ·蒸汽喷射式制冷循环用简单的喷射 图3-2蒸汽喷射式制冷原理 器替代压缩机，并用水蒸气为制冷 1.锅炉2.喷管3.扩压管4.引射器5.蒸发器6.冷却水7.冷凝器8.系 剂，无毒、便宜、易得，但热效率 低，制冷温度只能在0℃以上，二 般只用于空调制冷。 主页 目录 上一页 下一页 后退 退出
《农业设施设计与建造》 (二)蒸汽喷射式制冷循环 ▪ 利用喷射高温蒸汽，对制冷剂蒸汽 进行压缩补偿的制冷循环。 ▪ 当一定的工作蒸汽通过喷管进行绝 热膨胀时，所产生的高速蒸汽流在 喷管出口处造成负压，将制冷蒸汽 吸入混合室混合，然后经过扩压管 升压，进入冷凝器冷凝为饱和液体， 一部分液体经节流阀进入蒸发器吸 热蒸发降低冷室温度，余下的液体 由水泵返回锅炉。 ▪ 蒸汽喷射式制冷循环用简单的喷射 器替代压缩机，并用水蒸气为制冷 剂，无毒、便宜、易得，但热效率 低，制冷温度只能在0℃以上，一 般只用于空调制冷。 冷凝器 蒸发器

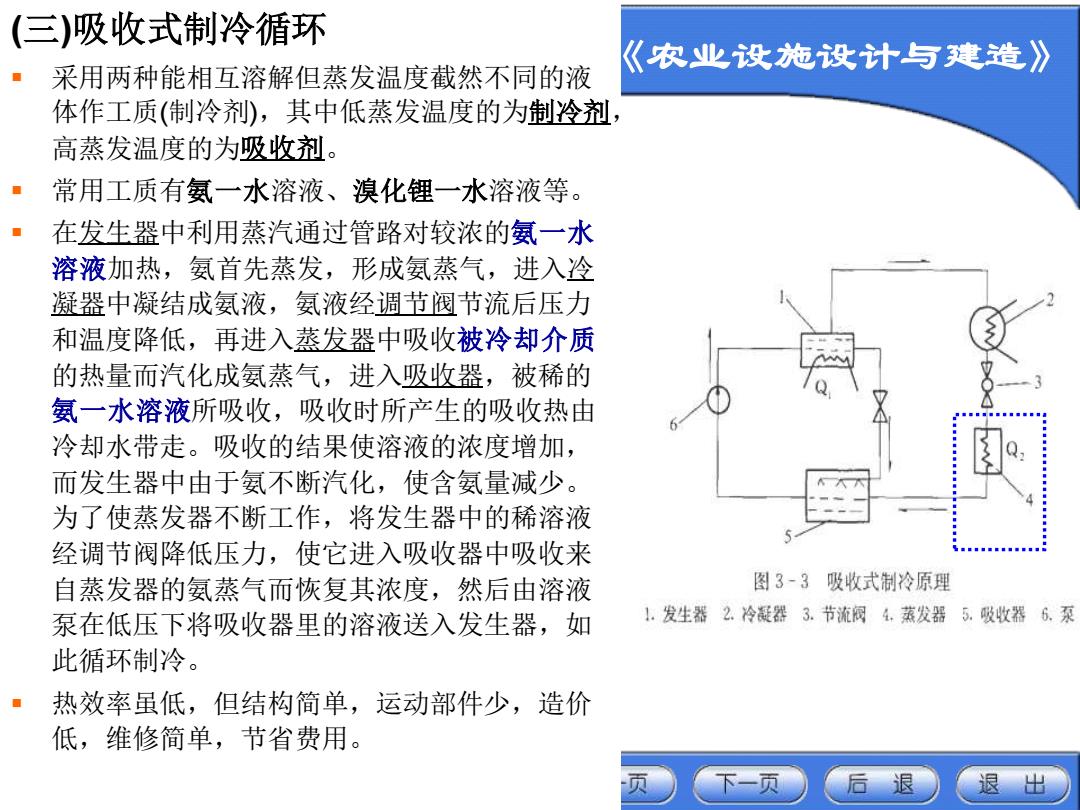

(三)吸收式制冷循环 ·采用两种能相互溶解但蒸发温度截然不同的液 《农业设施设计与建造》 体作工质（制冷剂），其中低蒸发温度的为制冷剂， 高蒸发温度的为吸收剂。 ·常用工质有氨一水溶液、溴化锂一水溶液等。 ·在发生器中利用蒸汽通过管路对较浓的氨一水 溶液加热，氨首先蒸发，形成氨蒸气，进入冷 凝器中凝结成氨液，氨液经调节阀节流后压力 和温度降低，再进入蒸发器中吸收被冷却介质 的热量而汽化成氨蒸气，进入吸收器，被稀的 氨一水溶液所吸收，吸收时所产生的吸收热由 冷却水带走。吸收的结果使溶液的浓度增加， 而发生器中由于氨不断汽化，使含氨量减少。 为了使蒸发器不断工作，将发生器中的稀溶液 经调节阀降低压力，使它进入吸收器中吸收来 自蒸发器的氨蒸气而恢复其浓度，然后由溶液 图3-3吸收式制冷原理 泵在低压下将吸收器里的溶液送入发生器，如 1.发生器2.冷凝器3.节流阀4.蒸发器5.吸收器6泵 此循环制冷。 热效率虽低，但结构简单，运动部件少，造价 低，维修简单，节省费用。 下一页 后退 退出
《农业设施设计与建造》 (三)吸收式制冷循环 ▪ 采用两种能相互溶解但蒸发温度截然不同的液 体作工质(制冷剂)，其中低蒸发温度的为制冷剂， 高蒸发温度的为吸收剂。 ▪ 常用工质有氨一水溶液、溴化锂一水溶液等。 ▪ 在发生器中利用蒸汽通过管路对较浓的氨一水 溶液加热，氨首先蒸发，形成氨蒸气，进入冷 凝器中凝结成氨液，氨液经调节阀节流后压力 和温度降低，再进入蒸发器中吸收被冷却介质 的热量而汽化成氨蒸气，进入吸收器，被稀的 氨一水溶液所吸收，吸收时所产生的吸收热由 冷却水带走。吸收的结果使溶液的浓度增加， 而发生器中由于氨不断汽化，使含氨量减少。 为了使蒸发器不断工作，将发生器中的稀溶液 经调节阀降低压力，使它进入吸收器中吸收来 自蒸发器的氨蒸气而恢复其浓度，然后由溶液 泵在低压下将吸收器里的溶液送入发生器，如 此循环制冷。 ▪ 热效率虽低，但结构简单，运动部件少，造价 低，维修简单，节省费用
生傲科技学院 《农业设施设计与建造》 www.ahstu.edu.cn 二、 制冷剂与冷媒 ·在制冷装置中不断循环以实现制冷的工作物质称为制冷剂或简称 工质。蒸汽制冷装置就是利用制冷剂集态的变化来转移热量的， 它在蒸发器中吸收被冷却介质（冷媒）的热量而汽化，在冷凝器中 经过水或空气的冷却放出热量而冷凝。 (一)制冷剂 ·对制冷剂性质的要求有沸点低，蒸发时压力不过低（最好接近大 气压力)，冷凝温度下压力不过高，凝固点低，临界温度高（最好 高于环境温度)；蒸汽比容小，导热系数大，汽化潜热大；不易 燃烧爆炸，无毒，无腐蚀性；高温时不分解，不与水及润滑油起 化学反应；价格低廉等。 页 目录 一页 一页 退 退出
《农业设施设计与建造》 二、制冷剂与冷媒 ▪ 在制冷装置中不断循环以实现制冷的工作物质称为制冷剂或简称 工质。蒸汽制冷装置就是利用制冷剂集态的变化来转移热量的， 它在蒸发器中吸收被冷却介质(冷媒)的热量而汽化，在冷凝器中 经过水或空气的冷却放出热量而冷凝。 (一)制冷剂 ▪ 对制冷剂性质的要求有沸点低，蒸发时压力不过低(最好接近大 气压力)，冷凝温度下压力不过高，凝固点低，临界温度高(最好 高于环境温度)；蒸汽比容小，导热系数大，汽化潜热大；不易 燃烧爆炸，无毒，无腐蚀性；高温时不分解，不与水及润滑油起 化学反应；价格低廉等

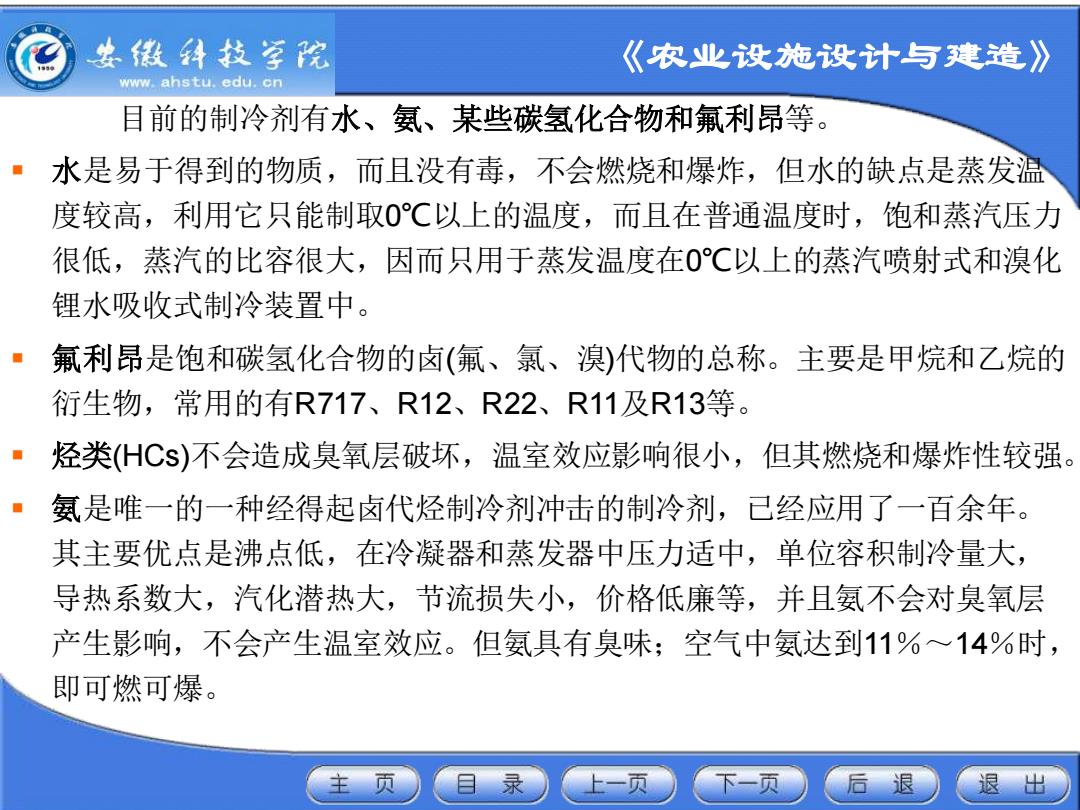

失傲科技学院 《农业设施设计与建造儿 www.ahstu.edu.cn 目前的制冷剂有水、氨、某些碳氢化合物和氟利昂等。 水是易于得到的物质，而且没有毒，不会燃烧和爆炸，但水的缺点是蒸发温 度较高，利用它只能制取0℃以上的温度，而且在普通温度时，饱和蒸汽压力 很低，蒸汽的比容很大，因而只用于蒸发温度在0C以上的蒸汽喷射式和溴化 锂水吸收式制冷装置中。 ,氟利昂是饱和碳氢化合物的卤（氟、氯、溴）代物的总称。主要是甲烷和乙烷的 衍生物，常用的有R717、R12、R22、R11及R13等。 ·烃类(HCs)不会造成臭氧层破坏，温室效应影响很小，但其燃烧和爆炸性较强。 ·氨是唯一的一种经得起卤代烃制冷剂冲击的制冷剂，已经应用了一百余年。 其主要优点是沸点低，在冷凝器和蒸发器中压力适中，单位容积制冷量大， 导热系数大，汽化潜热大，节流损失小，价格低廉等，并且氨不会对臭氧层 产生影响，不会产生温室效应。但氨具有臭味；空气中氨达到11%~14%时， 即可燃可爆。 主页 目录 上一页 下一页 后退 退出
《农业设施设计与建造》 目前的制冷剂有水、氨、某些碳氢化合物和氟利昂等。 ▪ 水是易于得到的物质，而且没有毒，不会燃烧和爆炸，但水的缺点是蒸发温 度较高，利用它只能制取0℃以上的温度，而且在普通温度时，饱和蒸汽压力 很低，蒸汽的比容很大，因而只用于蒸发温度在0℃以上的蒸汽喷射式和溴化 锂水吸收式制冷装置中。 ▪ 氟利昂是饱和碳氢化合物的卤(氟、氯、溴)代物的总称。主要是甲烷和乙烷的 衍生物，常用的有R717、R12、R22、R11及R13等。 ▪ 烃类(HCs)不会造成臭氧层破坏，温室效应影响很小，但其燃烧和爆炸性较强。 ▪ 氨是唯一的一种经得起卤代烃制冷剂冲击的制冷剂，已经应用了一百余年。 其主要优点是沸点低，在冷凝器和蒸发器中压力适中，单位容积制冷量大， 导热系数大，汽化潜热大，节流损失小，价格低廉等，并且氨不会对臭氧层 产生影响，不会产生温室效应。但氨具有臭味；空气中氨达到11％～14％时， 即可燃可爆

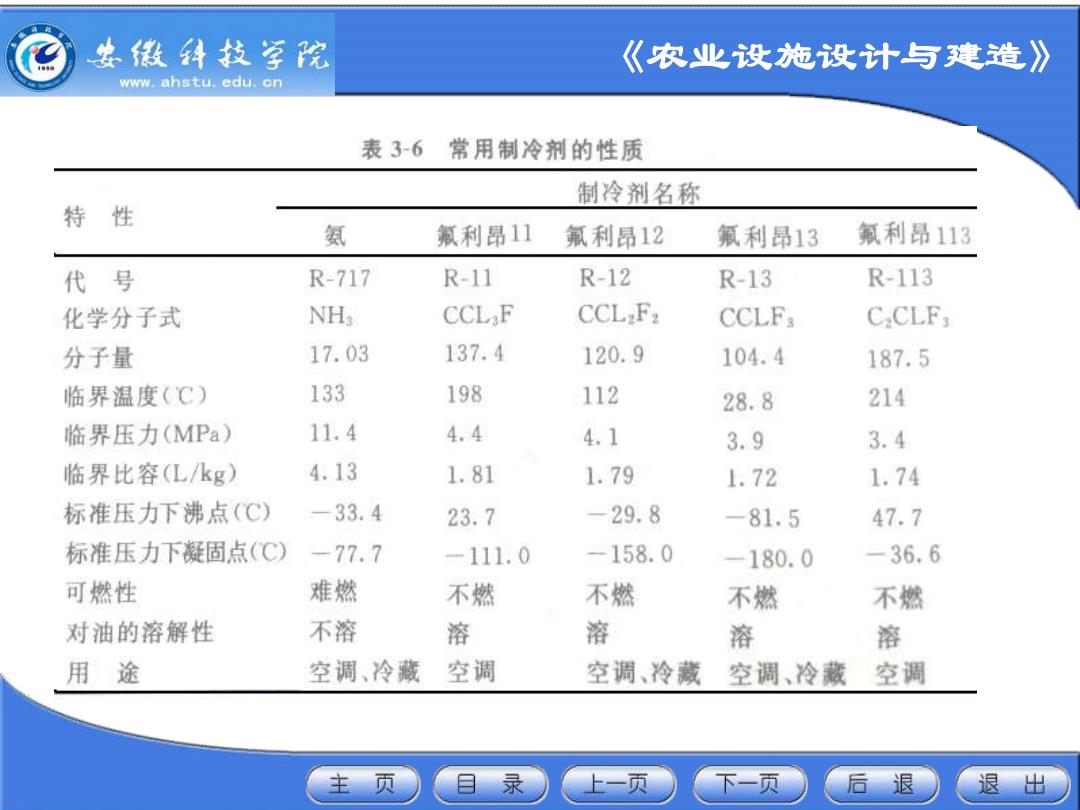

生傲科技学院 《农业设施设计与建造》 www.ahstu.edu.cn 表36常用制冷剂的性质 制冷剂名称 特性 氨 氟利昂11 氟利昂12 氟利昂13 氟利昂113 代号 R-717 R-11 R-12 R-13 R-113 化学分子式 NH CCL:F CCL:F: CCLF C:CLF: 分子量 17.03 137.4 120.9 104.4 187.5 临界温度（℃） 133 198 112 28.8 214 临界压力(MPa) 11.4 4.4 4.1 3.9 3.4 临界比容(L/kg) 4.13 1.81 1.79 1.72 1.74 标准压力下沸点(C) -33.4 23.7 -29.8 -81.5 47.7 标准压力下凝固点(C)一77.7 -111.0 -158.0 -180.0 -36.6 可燃性 难燃 不燃 不燃 不燃 不燃 对油的溶解性 不溶 溶 溶 溶 溶 用途 空调、冷藏空调 空调、冷藏空调、冷藏空调 主页 目录 一页 下一页 后退 退出
