4.1混合结构房屋的组成及结构布置方案 根据结构的承重体系及竖向荷载的传递路线，混合结构房屋结 构布置方案可分为： 横墙承重方案 冬纵墙承重方案 混合结构 ”纵横墙承重方案 房屋结构 ”内框架承重方案 布置方案 。底层框架承重方案 PDF文件使用“pdfFactory Pro'”试用版本创建w,fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 混合结构 房屋结构 布置方案 v 横墙承重方案 v 纵墙承重方案 v 纵横墙承重方案 v 内框架承重方案 v 底层框架承重方案 根据结构的承重体系及竖向荷载的传递路线，混合结构房屋结 构布置方案可分为： PDF 文件使用 "pdfFactory Pro" 试用版本创建 ¨www.fineprint.cn
4.1混合结构房屋的组成及结构布置方案 在实际工程中，一般情况下没有绝对的横墙承重体系或绝对 的纵墙承重体系，当房屋的平面形状复杂时，在不同的区段可以 采用不同的承重体系，如：在办公楼的门厅等较空旷部分采用内 框架承重体系，而其他部分采用纵横墙承重体系。 根据不同的使用要求、以及地质、材料、施工等条件，按照 安全可靠、技术先进、经济合理的原则，对几种可能的承重方案 进行经济技术比较，正确选用比较合理的承重体系。 PDF文件使用"pdfFactory Pro”试用版本创建www.fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 在实际工程中，一般情况下没有绝对的横墙承重体系或绝对 的纵墙承重体系，当房屋的平面形状复杂时，在不同的区段可以 采用不同的承重体系，如：在办公楼的门厅等较空旷部分采用内 框架承重体系，而其他部分采用纵横墙承重体系。 根据不同的使用要求、以及地质、材料、施工等条件，按照 安全可靠、技术先进、经济合理的原则，对几种可能的承重方案 进行经济技术比较，正确选用比较合理的承重体系。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
4.2房屋的静力计算方案 4.2.1混合结构房屋的空间工作 6混合结构房屋由屋盖、楼盖与墙体的连接以及纵、横墙的相互拉 结而形成一个空间结构体系（能承受空间力系的结构体系），此空间 结构体系承受各种竖向荷载（结构自重、屋面和楼面的活荷载）和水 平荷载（风荷载和地震荷载）。 6在荷载作用下房屋的抗变形能力称为房屋的空间刚度。 PDF文件使用"pdfFactory Pro”试用版本创建ww.fineprint.c业
4.2 房屋的静力计算方案 · 混合结构房屋由屋盖、楼盖与墙体的连接以及纵、横墙的相互拉 结而形成一个空间结构体系（能承受空间力系的结构体系），此空间 结构体系承受各种竖向荷载（结构自重、屋面和楼面的活荷载）和水 平荷载（风荷载和地震荷载）。 · 在荷载作用下房屋的抗变形能力称为房屋的空间刚度。 4.2.1 混合结构房屋的空间工作 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

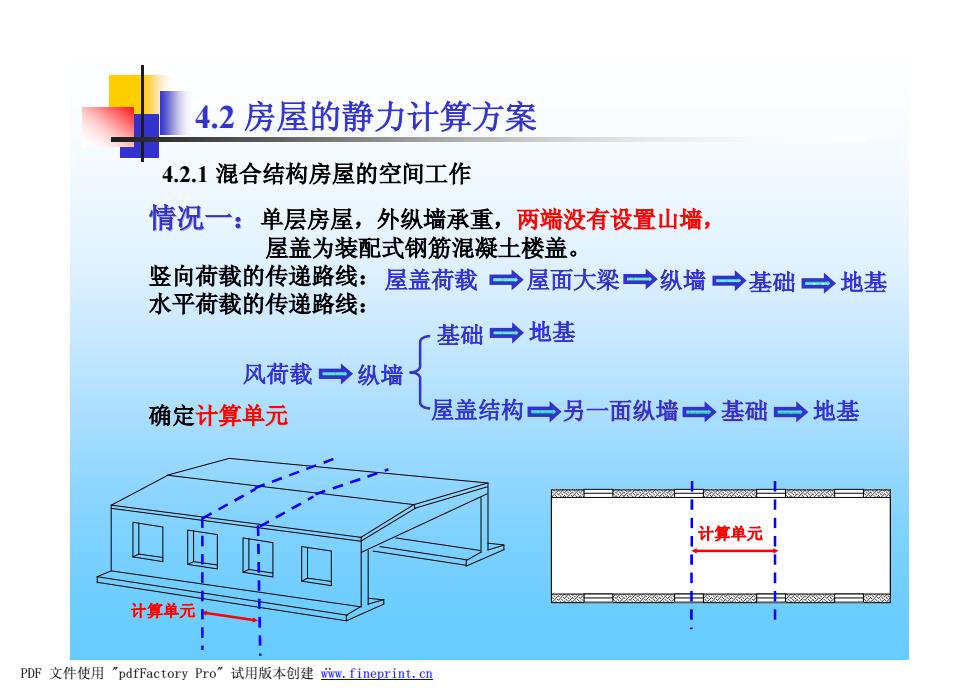

4.2房屋的静力计算方案 4.2.1混合结构房屋的空间工作 情况一：单层房屋，外纵墙承重，两端没有设置山墙， 屋盖为装配式钢筋混凝土楼盖。 竖向荷载的传递路线：屋盖荷载→屋面大梁→纵墙→基础→地基 水平荷载的传递路线： 基础→地基 风荷载→纵墙 确定计算单元 屋盖结构→另一面纵墙→基础→地基 计算单元 计算单元 PDF文件使用"pdfFactory Pro”试用版本创建w,fineprint,cn
4.2 房屋的静力计算方案 4.2.1 混合结构房屋的空间工作 情况一：单层房屋，外纵墙承重，两端没有设置山墙， 屋盖为装配式钢筋混凝土楼盖。 竖向荷载的传递路线： 水平荷载的传递路线： 确定计算单元 计算单元 计算单元 基础 地基 风荷载 纵墙 屋盖结构 另一面纵墙 基础 地基 屋盖荷载 屋面大梁 纵墙 基础 地基 PDF 文件使用 "pdfFactory Pro" 试用版本创建 ¨www.fineprint.cn
4.2房屋的静力计算方案 计算简图 q2L1■TTT■11口 石荷载是均匀分布，纵墙的刚度是相等的，则在水平荷载作用下 整个房屋墙顶的水平位移(4，)相同。 了纵墙顶的水平位移(4，)主要取决于纵墙的刚度，而屋盖结构 的水平刚度只是保证传递水平荷载时两边纵墙位移的相同。 石计算单元的受力一单跨平面排架 平面受力体系 PDF文件使用“pdfFactory Pro'”试用版本创建ww,fineprint..cn
4.2 房屋的静力计算方案 计算简图 up up q1 q2 q1 q2 · 纵墙顶的水平位移（up）主要取决于纵墙的刚度，而屋盖结构 的水平刚度只是保证传递水平荷载时两边纵墙位移的相同。 up up · 计算单元的受力——单跨平面排架 ——平面受力体系 · 荷载是均匀分布，纵墙的刚度是相等的，则在水平荷载作用下 整个房屋墙顶的水平位移（up）相同。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿwww.fineprint.cn
