4.2房屋的静力计算方案 4.2.1混合结构房屋的空间工作 情况二：单层房屋，外纵墙承重，两端有山墙， 屋盖为装配式钢筋混凝土楼盖。 竖向荷载的传递路线：屋盖荷载→屋面大梁→纵墙→基础→地基 水平荷载的传递路线： 纵墙基础→地基 风荷载→纵墙 确定计算单元 屋盖结构主要>山墙→山墙基础→地基 报口22十日222日日8☐2 PDF文件使用"pdfFactory Pro”试用版本创建iw.fineprint.cn
4.2 房屋的静力计算方案 4.2.1 混合结构房屋的空间工作 情况二：单层房屋，外纵墙承重，两端有山墙， 屋盖为装配式钢筋混凝土楼盖。 竖向荷载的传递路线： 水平荷载的传递路线： 确定计算单元 计算单元 屋盖荷载 屋面大梁 纵墙 基础 地基 u1 u q 纵墙基础 地基 风荷载 纵墙 屋盖结构 山墙 山墙基础 地基 主要 PDF 文件使用 "pdfFactory Pro" 试用版本创建 ¨www.fineprint.cn

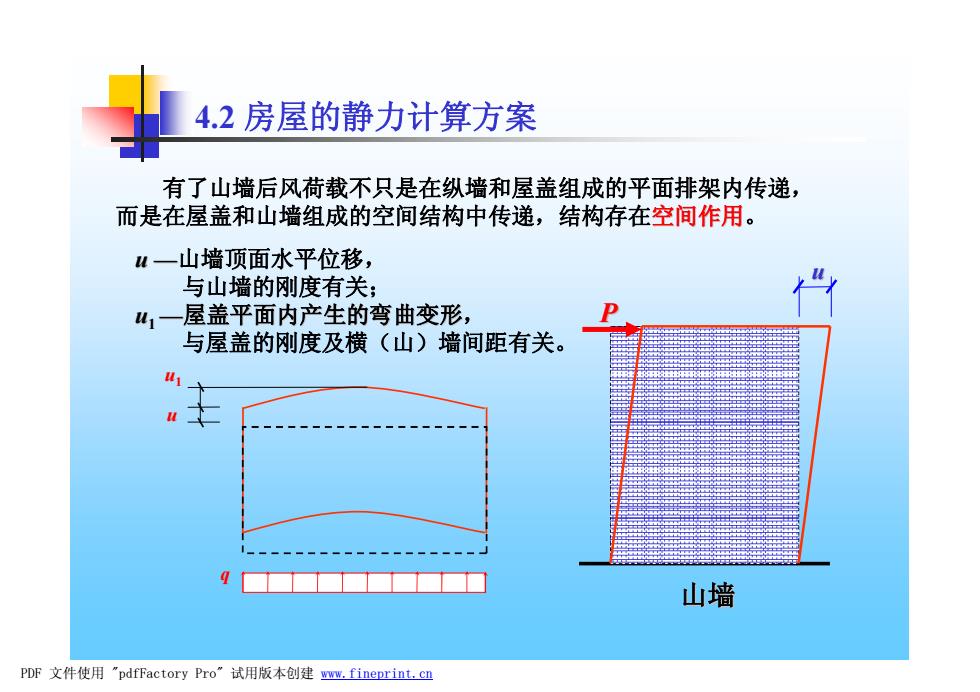

4.2房屋的静力计算方案 有了山墙后风荷载不只是在纵墙和屋盖组成的平面排架内传递， 而是在屋盖和山墙组成的空间结构中传递，结构存在空间作用。 一山墙顶面水平位移， 与山墙的刚度有关： 41一屋盖平面内产生的弯曲变形， 与屋盖的刚度及横（山）墙间距有关。 山墙 PDF文件使用“"pdfFactory Pro”试用版本创建mw,fineprint.cn
山墙 4.2 房屋的静力计算方案 有了山墙后风荷载不只是在纵墙和屋盖组成的平面排架内传递， 而是在屋盖和山墙组成的空间结构中传递，结构存在空间作用。 u —山墙顶面水平位移， 与山墙的刚度有关； u1 —屋盖平面内产生的弯曲变形， 与屋盖的刚度及横（山）墙间距有关。 P u u1 u q PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

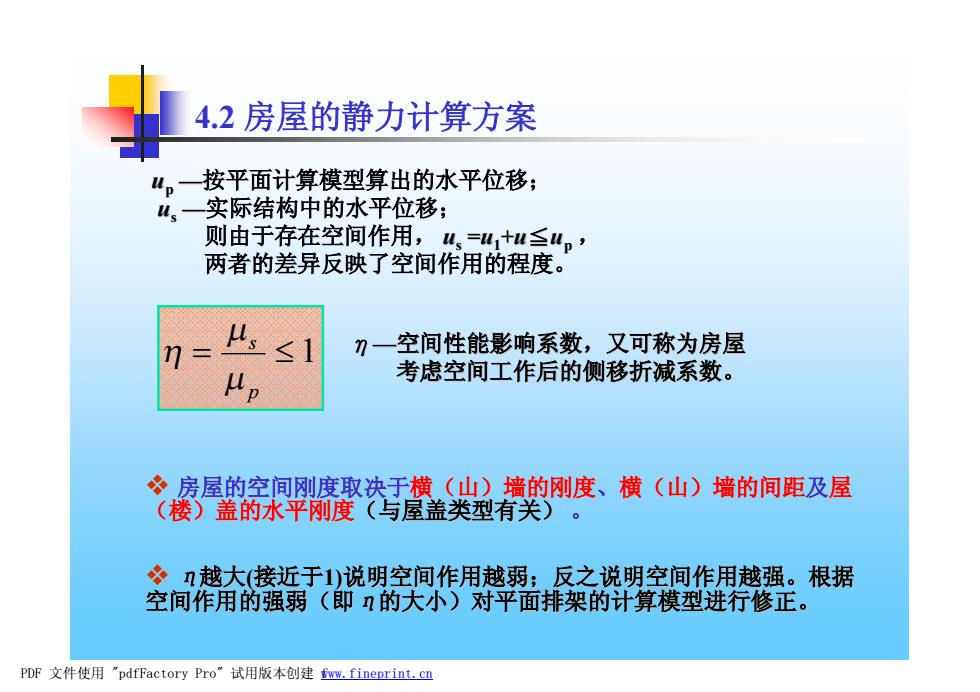

4.2房屋的静力计算方案 Hp- 按平面计算模型算出的水平位移； 实际结构中的水平位移： 则由于存在空间作用，。=4+u≤4。， 两者的差异反映了空间作用的程度。 ”一空间性能影响系数，又可称为房屋 p 考虑空间工作后的侧移折减系数。 冬房屋的空间刚度取决于横（山）墙的刚度、横（山）墙的间距及屋 (楼)盖的水平刚度（与屋盖类型有关）。 1越大（接近于1）说明空间作用越弱：反之说明空间作用越强。根据 空间作用的强弱（即·的大小）对平面排架的计算模型进行修正。 PDF文件使用"pdfFactory Pro”试用版本创建fww.fineprint.cn
4.2 房屋的静力计算方案 up —按平面计算模型算出的水平位移； us —实际结构中的水平位移； 则由于存在空间作用， us =u1+u≦up ， 两者的差异反映了空间作用的程度。 = £ 1 p s m m h η—空间性能影响系数，又可称为房屋 考虑空间工作后的侧移折减系数。 v 房屋的空间刚度取决于横（山）墙的刚度、横（山）墙的间距及屋 （楼）盖的水平刚度（与屋盖类型有关） 。 v η越大(接近于1)说明空间作用越弱；反之说明空间作用越强。根据 空间作用的强弱（即η的大小）对平面排架的计算模型进行修正。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 fwww.fineprint.cn
4.2房屋的静力计算方案 房屋各层的空间性能影响系数？1 屋盖或 横墙间距s(m) 楼盖类 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72 1 0.33 0.39 0.45 0.50 0.55 0.60 0.64 0.68 0.71 0.74 0.77 2 0.35 0.45 0.54 0.61 0.68 0.73 0.78 0.82 3 0.37 0.49 0.60 0.68 0.75 0.81 注：l~n,n为房屋的层数。 屋盖或楼盖类别中，1类为：整体式，装配整体式和装配式无檩体系钢 筋混凝土屋盖或钢筋混凝土楼盖， 2类为：装配式有檩体系钢筋混凝土屋盖，轻钢屋 盖和有密铺望板的木屋盖或木楼盖， 3类为：瓦材屋面的木屋盖和轻钢屋盖。 PDF文件使用“pdfFactory Pro'”试用版本创建ww,fineprint.cn
4.2 房屋的静力计算方案 3 0.37 0.49. 0.60 0.68 0.75 0.81 — — — — — — — — — 2 — 0.35 0.45 0.54 0.61 0.68 0.73 0.78 0.82 — — — — — — 1 — — — — 0.33 0.39 0.45 0.50 0.55 0.60 0.64 0.68 0.71 0.74 0.77 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72 屋盖或 横 墙 间 距 s (m) 楼盖类 别 房屋各层的空间性能影响系数ηi 注：i=1～n，n为房屋的层数。 屋盖或楼盖类别中，1类为：整体式，装配整体式和装配式无檩体系钢 筋混凝土屋盖或钢筋混凝土楼盖， 2类为：装配式有檩体系钢筋混凝土屋盖，轻钢屋 盖和有密铺望板的木屋盖或木楼盖， 3类为：瓦材屋面的木屋盖和轻钢屋盖。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

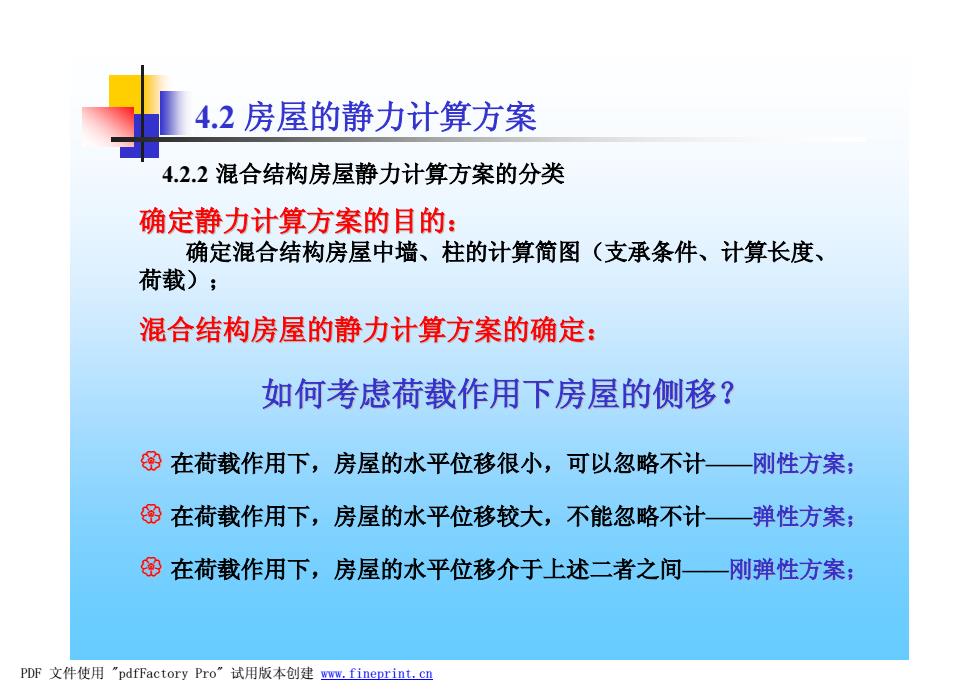

4.2房屋的静力计算方案 4.2.2混合结构房屋静力计算方案的分类 确定静力计算方案的目的： 确定混合结构房屋中墙、柱的计算简图（支承条件、计算长度、 荷载)； 混合结构房屋的静力计算方案的确定： 如何考虑荷载作用下房屋的侧移？ 细在荷载作用下，房屋的水平位移很小，可以忽略不计 刚性方案， ⑧在荷载作用下，房屋的水平位移较大，不能忽略不计—弹性方案； 留在荷载作用下，房屋的水平位移介于上述二者之间一刚弹性方案： PDF文件使用"pdfFactory Pro”试用版本创建www.fineprint.cn
4.2 房屋的静力计算方案 4.2.2 混合结构房屋静力计算方案的分类 确定静力计算方案的目的： 确定混合结构房屋中墙、柱的计算简图（支承条件、计算长度、 荷载）； 混合结构房屋的静力计算方案的确定： 如何考虑荷载作用下房屋的侧移？ { 在荷载作用下，房屋的水平位移很小，可以忽略不计——刚性方案； { 在荷载作用下，房屋的水平位移较大，不能忽略不计——弹性方案； { 在荷载作用下，房屋的水平位移介于上述二者之间——刚弹性方案； PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
