4.1混合结构房屋的组成及结构布置方案 4.1.2混合结构房屋的结构布置方案 混合结构房屋的结构布置方案：一 横墙承重方案 竖向荷载的传递路线为： 屋（楼）盖荷载→横墙→基础→地基 外纵墙 山墙 优点： 纵墙上开设洞口较灵活； 房屋的横向空间刚度大： 内纵墙 结构简单、施工方便。 缺点： 房间大小受限制； 墙体材料用量多。 PDF文件使用"pdfFactory Pro”试用版本创建ww.fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 4.1.2 混合结构房屋的结构布置方案 混合结构房屋的结构布置方案：—— 横墙承重方案 竖向荷载的传递路线为： 屋（楼）盖荷载 横墙 基础 地基 山墙 内纵墙 横 墙 板 外纵墙 优点： 纵墙上开设洞口较灵活； 房屋的横向空间刚度大； 结构简单、施工方便。 缺点： 房间大小受限制； 墙体材料用量多。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿwww.fineprint.cn
4.1混合结构房屋的组成及结构布置方案 4.1.2混合结构房屋的结构布置方案 混合结构房屋的结构布置方案： 纵墙承重方案 竖向荷载的传递路线为： 纵墙 屋（楼）盖荷载 →基础→地基 梁→纵墙 外纵墙 梁 山墙 优点： 大房间； 建筑平面布置较灵活。 缺点： 纵墙上的洞口大小受限制： 纵墙上洞口位置受限制； 房屋的横向刚度小。 PDF文件使用"pdfFactory Pro”试用版本创建w.fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 4.1.2 混合结构房屋的结构布置方案 混合结构房屋的结构布置方案：—— 纵墙承重方案 竖向荷载的传递路线为： 山墙 外纵墙 板 梁 基础 地基 纵墙 梁 屋（楼）盖荷载 纵墙 优点： 大房间； 建筑平面布置较灵活。 缺点： 纵墙上的洞口大小受限制； 纵墙上洞口位置受限制； 房屋的横向刚度小。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 ¨www.fineprint.cn

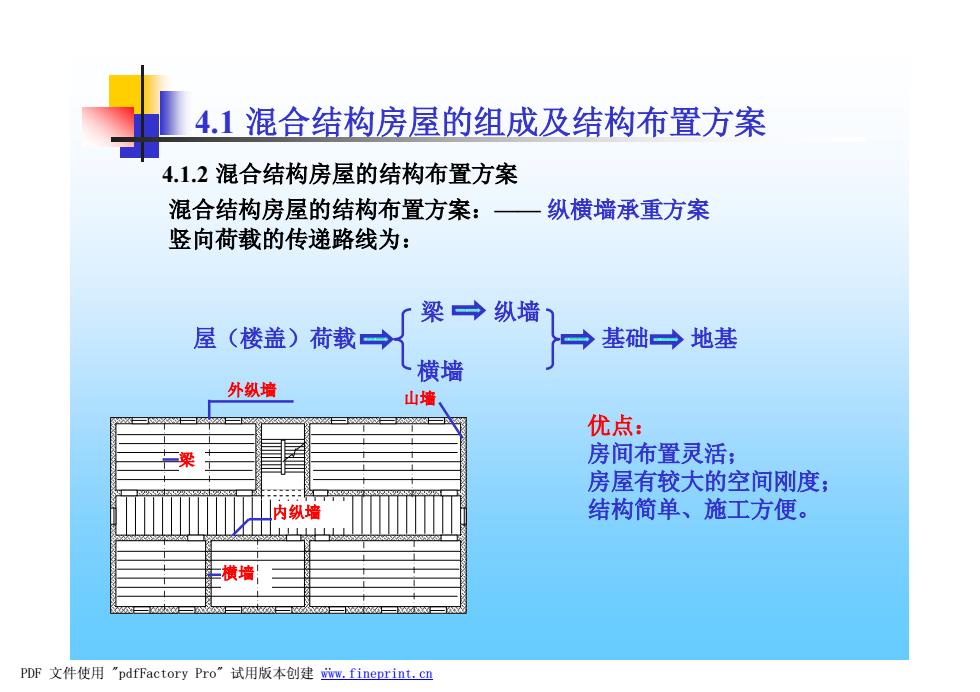

4.1混合结构房屋的组成及结构布置方案 4.1.2混合结构房屋的结构布置方案 混合结构房屋的结构布置方案：一 纵横墙承重方案 竖向荷载的传递路线为： 梁→纵墙 屋（楼盖）荷载→ →基础→地基 横墙 外纵墙 山墙、 优点： 房间布置灵活； 房屋有较大的空间刚度； 内纵墙 结构简单、施工方便。 横墙 PDF文件使用"pdfFactory Pro”试用版本创建w.fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 混合结构房屋的结构布置方案：—— 纵横墙承重方案 竖向荷载的传递路线为： 4.1.2 混合结构房屋的结构布置方案 内纵墙 山墙 横墙 梁 外纵墙 基础 横墙 梁 纵墙 屋（楼盖）荷载 地基 优点： 房间布置灵活； 房屋有较大的空间刚度； 结构简单、施工方便。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 ¨www.fineprint.cn
4.1混合结构房屋的组成及结构布置方案 4.1.2混合结构房屋的结构布置方案 混合结构房屋的结构布置方案： 一内框架承重方案 竖向荷载的传递路线为： 外纵墙→纵墙基础 屋（楼盖）荷载→梁→ →地基 柱 →柱基础 外纵墙 山墙 砼柱 优点： 大空间； 房间平面布置灵活； 缺点： 二砼板 施工较复杂； 易引起地基不均匀沉降； 房屋的空间刚度较差。 PDF文件使用"pdfFactory Pro”试用版本创建w.fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 混合结构房屋的结构布置方案：—— 内框架承重方案 竖向荷载的传递路线为： 4.1.2 混合结构房屋的结构布置方案 砼柱 砼梁 山墙 砼板 外纵墙 地基 柱 柱基础 外纵墙 纵墙基础 屋（楼盖）荷载 梁 优点： 大空间； 房间平面布置灵活； 缺点： 施工较复杂； 易引起地基不均匀沉降； 房屋的空间刚度较差。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 ¨www.fineprint.cn
4.1混合结构房屋的组成及结构布置方案 4.1.2混合结构房屋的结构布置方案 混合结构房屋的结构布置方案： 一底层框架承重方案 般临街的建筑，底层为大空间的商店，采用框架结构； 上部则为小并间的由横墙或纵墙承重的住宅。 底层刚度很小，往往是薄弱处，设计中需要特别注意。 竖向荷载的传递路线为： 上层： 梁→ 优点： 屋（楼盖荷载之 底层为人空间。 墙 缺所： 转换层： 施耳较复杂； 纵墙 底房刚度很小。 横复程希量框架柱→基础之 靖体布置 PDF文件使用"pdfFactory Pro”试用版本创建ww.fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 混合结构房屋的结构布置方案：—— 底层框架承重方案 一般临街的建筑，底层为大空间的商店，采用框架结构； 上部则为小开间的由横墙或纵墙承重的住宅。 底层刚度很小，往往是薄弱处，设计中需要特别注意。 竖向荷载的传递路线为： 4.1.2 混合结构房屋的结构布置方案 横墙 梁 纵墙 屋（楼盖）荷载 上层： 转换层： 框架梁 框架柱 基础 地基 横墙 纵墙 二层梁、柱布置 二层墙体布置 优点： 底层为大空间。 缺点： 施工较复杂； 底层刚度很小。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿwww.fineprint.cn
