第7章受拉构件正截面承载力 学习要点： ●熟悉偏心受拉构件的受力全过程和破坏形态； ●掌握偏心受拉构件正截面受拉承载力的计算方法 及大小偏心受拉的判别依据：
第7章 受拉构件正截面承载力 学习要点： ●熟悉偏心受拉构件的受力全过程和破坏形态； ●掌握偏心受拉构件正截面受拉承载力的计算方法 及大小偏心受拉的判别依据；
第7章受拉构件 钢筋混凝土桁架或拱拉杆、受内压力作用的环形截面 管壁及圆形贮液池的筒壁等，通常按轴心受拉构件计算。 矩形水池的池壁、矩形剖面料仓或煤斗的壁板、受地震 作用的框架边柱，以及双肢柱的受拉肢，属于偏心受拉构件。 受拉构件除轴向拉力外，还同时受弯矩和剪力作用。 Y97 D
第7章 受拉构件 钢筋混凝土桁架或拱拉杆、受内压力作用的环形截面 管壁及圆形贮液池的筒壁等，通常按轴心受拉构件计算。 矩形水池的池壁、矩形剖面料仓或煤斗的壁板、受地震 作用的框架边柱，以及双肢柱的受拉肢，属于偏心受拉构件。 受拉构件除轴向拉力外，还同时受弯矩和剪力作用
第7章受拉构件 偏心受拉构件可分为大偏心受拉（轴向拉力作用于A、与 A、以外)和小偏心受拉构件（轴向拉力作用于A,与A'之间）。 ∫A' hora' ∫A 小偏心受拉构件 大偏心受拉构件
大偏心受拉构件 N fyAs fy 'A' s a1 f c e0 e a a' h0-a' 偏心受拉构件可分为大偏心受拉（轴向拉力作用于As与 A’s以外）和小偏心受拉构件（轴向拉力作用于As与A’ s之间）。 第7章 受拉构件 小偏心受拉构件 e0 N f y A s f y A' s e' e a a' h0-a

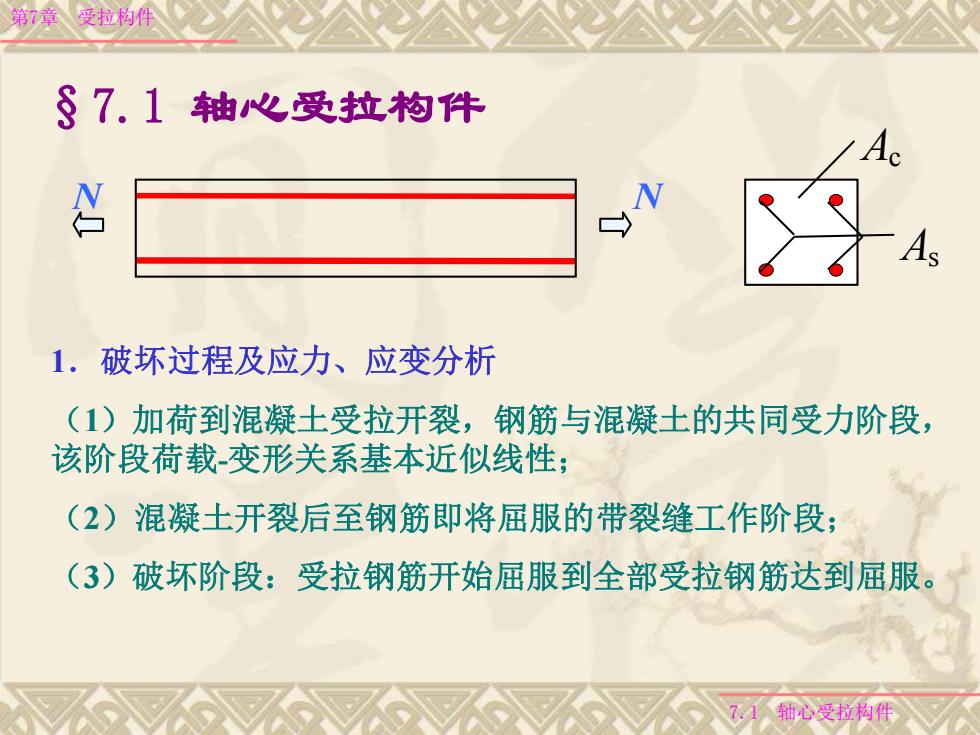

第7章受拉构件 §7.1轴心受拉构件 1.破坏过程及应力、应变分析 (1)加荷到混凝土受拉开裂，钢筋与混凝土的共同受力阶段， 该阶段荷载变形关系基本近似线性； (2)混凝土开裂后至钢筋即将屈服的带裂缝工作阶段； (3)破坏阶段：受拉钢筋开始屈服到全部受拉钢筋达到屈服。 7.1轴心受拉构件
7.1 轴心受拉构件 第7章 受拉构件 §7.1 轴心受拉构件 N N Ac As 1．破坏过程及应力、应变分析 （1）加荷到混凝土受拉开裂，钢筋与混凝土的共同受力阶段， 该阶段荷载-变形关系基本近似线性； （2）混凝土开裂后至钢筋即将屈服的带裂缝工作阶段； （3）破坏阶段：受拉钢筋开始屈服到全部受拉钢筋达到屈服
第7章受拉构件 (1)加荷到混凝土受拉开裂 63=8=8 ◆几何条件 8=8、=8 ◆物理关系 O、=E,8,=E,8 0、= E O。=E8。=E.8 vE V ◆平衡条件 N p=AJA。配筋 率 V=o4+o,4=a(4+竖4=o,+pg） 71轴心受拉构件
◆几何条件 es =e c =e ◆物理关系 s Es s = e s E s c c c E E a = = ◆平衡条件 N = c Ac + s As N s N es =e c =e c Ec c = e e = Es e = Ec = + a E c Ac 1 = + s E c Ac A a （1）加荷到混凝土受拉开裂 =As /Ac 配筋 率 第7章 受拉构件 7.1 轴心受拉构件
