第3章受弯构件正截面承载力计算 ●了解受弯构件的工程应用； ●熟悉受弯构件的一般构造要求； ●熟练掌握适筋梁的正截面受弯承载力的三个工作 阶段和受弯构件正截面破坏形态； ●掌握受弯构件正截面受弯承载力的计算原理； ●熟练掌握单筋矩形截面、双筋矩形截面、T形等 截面受弯构件的正截面受弯承载力计算方法
第3章 受弯构件正截面承载力计算 ●了解受弯构件的工程应用； ●熟悉受弯构件的一般构造要求； ●熟练掌握适筋梁的正截面受弯承载力的三个工作 阶段和受弯构件正截面破坏形态； ●掌握受弯构件正截面受弯承载力的计算原理； ●熟练掌握单筋矩形截面、双筋矩形截面、T形等 截面受弯构件的正截面受弯承载力计算方法
第3章受弯构件正截面承载力计算 钢筋混凝土受弯构件的设计内容： (①)正截面受弯承载力计算—按已知截面弯矩设计值M, 计算确定截面尺寸和纵向受力钢筋； (2)斜截面受剪承载力计算一按受剪计算截面的剪力设 计值V,计算确定箍筋和弯起钢筋的数量； (3)钢筋布置—为保证钢筋与混凝土的粘结，并使钢筋 充分发挥作用，根据荷载产生的弯矩图和剪力图确定钢 筋的布置； (4)正常使用阶段的裂缝宽度和挠度变形验算； (⑤)绘制施工图
钢筋混凝土受弯构件的设计内容： (1) 正截面受弯承载力计算——按已知截面弯矩设计值M， 计算确定截面尺寸和纵向受力钢筋； (2) 斜截面受剪承载力计算——按受剪计算截面的剪力设 计值V，计算确定箍筋和弯起钢筋的数量； (3) 钢筋布置——为保证钢筋与混凝土的粘结，并使钢筋 充分发挥作用，根据荷载产生的弯矩图和剪力图确定钢 筋的布置； (4) 正常使用阶段的裂缝宽度和挠度变形验算； (5) 绘制施工图。 第3章 受弯构件正截面承载力计算

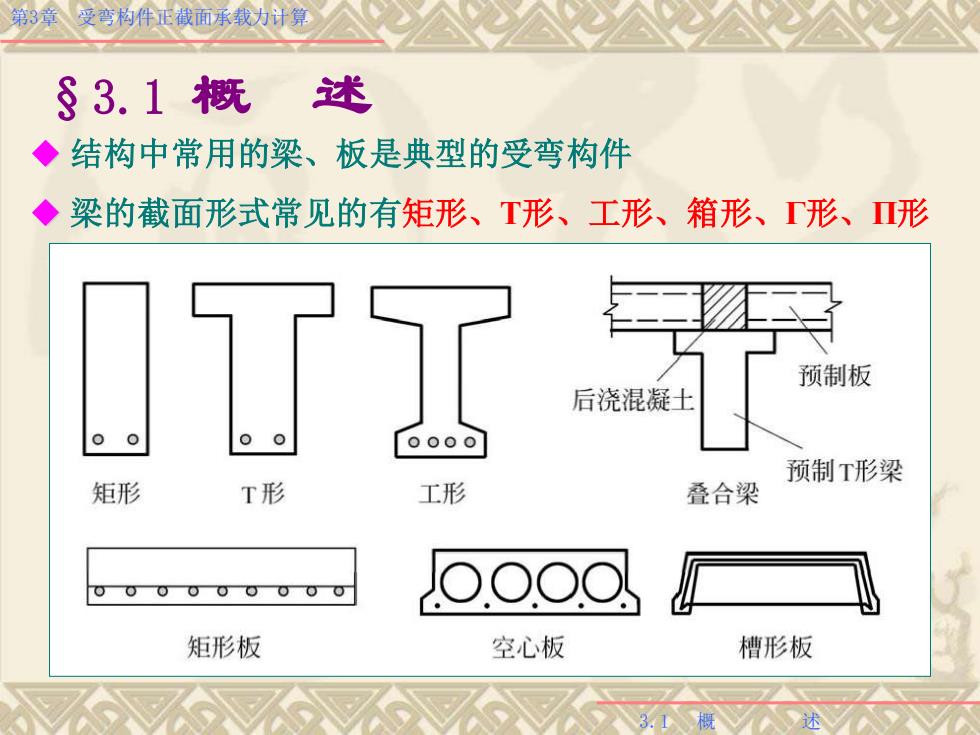

第3章受弯构件正截面承载力计算 §3.1概 述 ◆结构中常用的梁、板是典型的受弯构件 ◆梁的截面形式常见的有矩形、T形、工形、箱形、「形、形 预制板 后浇混凝士 0000 预制T形梁 矩形 T形 工形 叠合梁 oooo 矩形板 空心板 槽形板
3.1 概 述 §3.1 概 述 ◆ 结构中常用的梁、板是典型的受弯构件 ◆ 梁的截面形式常见的有矩形、T形、工形、箱形、Γ形、Π形 第3章 受弯构件正截面承载力计算
第3章受弯构件正截面承载力计算 ()枝配式混凝土楼流 b)现洗漫凝土楼蓝 (©挡土增 750 7000 750 人行道板 行道起 150 4850 4850 4850 4850 19960 (d)纲筋混晚土梁式桥 3.1
第3章 受弯构件正截面承载力计算 3.1 概 述
第章受弯构件正截面承载力计算 受压钢筋 ,受压区 受压区 子受压区 中和轴 中和轴 中和轴 受拉钢脑 受拉钢筋 撒受拉钢筋 (a)单财矩形梁 (b)双筋矩形梁 (c)T形梁 受压锅筋 受压区 受压区 中和轴 中和轴 A包 受拉钢筋 受拉钢筋 (dI形梁 (e)槽形板 受压风 中和韵 受压区 一中和轴 受拉钢脑 受拉钢筋 (0空心板 ()环形梁
第3章 受弯构件正截面承载力计算 3.1 概 述
