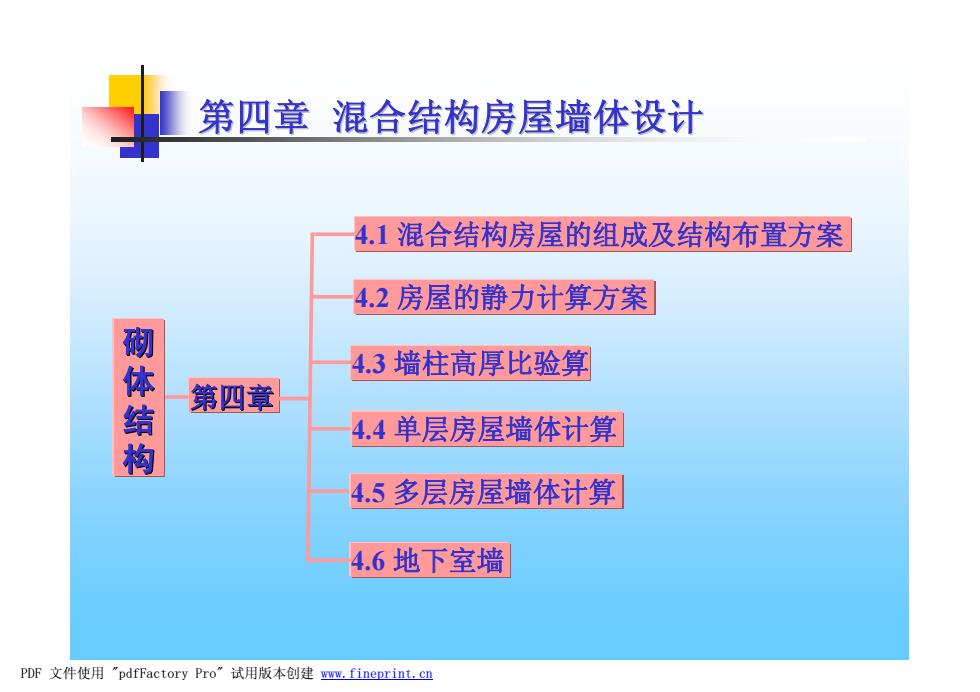

第四章混合结构房屋墙体设计 4.1混合结构房屋的组成及结构布置方案 4.2房屋的静力计算方案 砌体结构 4.3墙柱高厚比验算 第四章 4.4单层房屋墙体计算 4.5多层房屋墙体计算 4.6地下室墙 PDF文件使用“pdfFactory Pro”试用版本创建w,fineprint.cn
第四章 混合结构房屋墙体设计 砌 体 结 构 4.2 房屋的静力计算方案 4.3 墙柱高厚比验算 4.4 单层房屋墙体计算 第四章 4.1 混合结构房屋的组成及结构布置方案 4.5 多层房屋墙体计算 4.6 地下室墙 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
4.1混合结构房屋的组成及结构布置方案 4.1.1混合结构房屋的组成 ?混合结构房屋：一是指屋盖、楼盖等水平构件采用钢筋混凝土、 钢材或木材，而墙、柱、基础等竖向构件采用砌体材料的房屋。 砖—混凝土结构 砖一钢结构 砖一木结构 冬工程实例： 民用建筑一住宅、宿舍、教学楼、办公楼、商店、酒店、食堂、小 高层住宅（配筋砌体）、小高层公寓（配筋砌体）等； 工业建筑 一中小型厂房、车间、仓库等。 冬一般情况下，混合结构房屋中的墙、柱自重约占房屋总重的60%， 其费用约占总造价的40%，作好墙、柱对满足使用要求及确保房屋的 安全、可靠具有非常重要的意义。 PDF文件使用"pdfFactory Pro”试用版本创建www.fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 v 混合结构房屋：—是指屋盖、楼盖等水平构件采用钢筋混凝土、 钢材或木材，而墙、柱、基础等竖向构件采用砌体材料的房屋。 砖—混凝土结构 砖—钢结构 砖—木结构 v 工程 实例： 民用建筑——住宅、宿舍、教学楼、办公楼、商店、酒店、食堂、小 高层住宅（配筋砌体） 、小高层公寓（配筋砌体）等； 工业建筑——中小型厂房、车间、仓库等。 v 一般情况下，混合结构房屋中的墙、柱自重约占房屋总重的60%， 其费用约占总造价的40%，作好墙、柱对满足使用要求及确保房屋的 安全、可靠具有非常重要的意义。 4.1.1 混合结构房屋的组成 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
4.1混合结构房屋的组成及结构布置方案 4.1.1混合结构房屋的组成 混合结构房屋的优点： 混合结构房屋的墙体既是承重结构又是围护结构； 混合结构房屋的墙体材料具有地方性，造价较低。 对混合结构房屋的要求： 混合结构房屋应具有足够的承载力、刚度、稳定性和整体性： 混合结构房屋在地震区还应有良好的抗震性； 混合结构房屋还应有良好的抵抗收缩变形、温度和不均匀沉降的能力。 PDF文件使用“pdfFactory Pro'”试用版本创建ww,fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 v 混合结构房屋的优点： 混合结构房屋的墙体既是承重结构又是围护结构； 混合结构房屋的墙体材料具有地方性，造价较低。 v 对混合结构房屋的要求： 混合结构房屋应具有足够的承载力、刚度、稳定性和整体性； 混合结构房屋在地震区还应有良好的抗震性； 混合结构房屋还应有良好的抵抗收缩变形、温度和不均匀沉降的能力。 4.1.1 混合结构房屋的组成 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
4.1混合结构房屋的组成及结构布置方案 4.1.1混合结构房屋的组成 基础（墙下刚性基础、条形基础，筏板基础、桩基础） 上部结构 ★竖向承重构件 墙、柱 ★水平承重构件 屋盖、楼盖（梁、板、过梁、墙梁、挑梁） ☆ 楼梯、阳台、雨篷 ☆」 圈梁、构造柱 承重墙 外纵墙 山墙 墙 非承重墙（自承重墙） 墙 内纵墙 分隔墙（隔墙） 内横墙 PDF文件使用"pdfFactory Pro”试用版本创建www.fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 v 基础（墙下刚性基础、条形基础，筏板基础、桩基础） v上部结构 ˜ 竖向承重构件——墙、柱 ˜ 水平承重构件——屋盖、楼盖（梁、板、过梁、墙梁、挑梁） ˜ 楼梯、阳台、雨篷 ˜ 圈梁、构造柱 4.1.1 混合结构房屋的组成 墙 承重墙 非承重墙（自承重墙） 分隔墙（隔墙） 墙 外纵墙 山墙 内纵墙 内横墙 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
4.1混合结构房屋的组成及结构布置方案 4.1.2混合结构房屋的结构布置方案 混合结构房屋的结构布置方案是整个结构设计的关键。 混合结构房屋的结构布置方案应满足： 建筑功能及使用（房屋平面的划分、房间的大小)要求； 结构合理（荷载的传递、房屋的空间刚度)； 经济要求。 混合结构房屋的墙体布置原则： 命承重墙均匀对称，平面内对齐，竖向连续； 总高度、层数和高宽比限值； 鱼墙体间距及局部尺寸限值； 圈梁、构造柱设置。 PDF文件使用“pdfFactory Pro'”试用版本创建ww,fineprint.cn
4.1 混合结构房屋的组成及结构布置方案 混合结构房屋的结构布置方案是整个结构设计的关键。 混合结构房屋的结构布置方案应满足： 建筑功能及使用（房屋平面的划分、房间的大小）要求； 结构合理（荷载的传递、房屋的空间刚度）； 经济要求。 4.1.2 混合结构房屋的结构布置方案 混合结构房屋的墙体布置原则： { 承重墙均匀对称，平面内对齐，竖向连续； { 总高度、层数和高宽比限值； { 墙体间距及局部尺寸限值； { 圈梁、构造柱设置。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
