大连理工大学：《画法几何学》课程电子教案（PPT教学课件）第八章 平面与立体相交、直线与立体相交（请使用幻灯片放映）

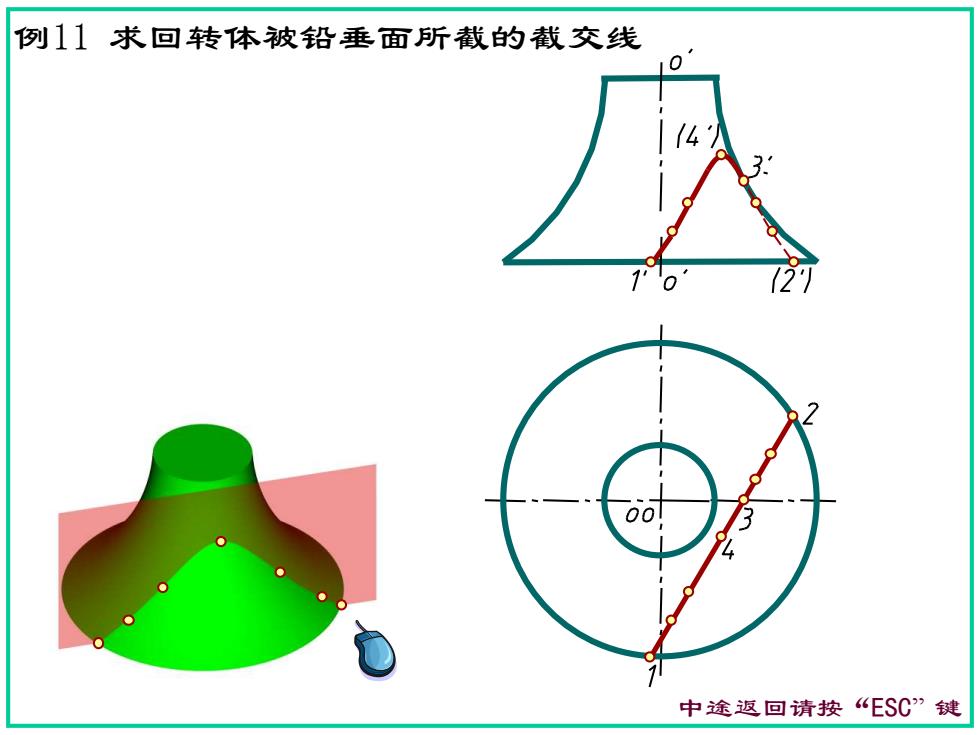

例11求回转体被铅垂面所截的截交线 0 中途返回请按“ESC”键

例11 求回转体被铅垂面所截的截交线 中途返回请按“ESC” 键

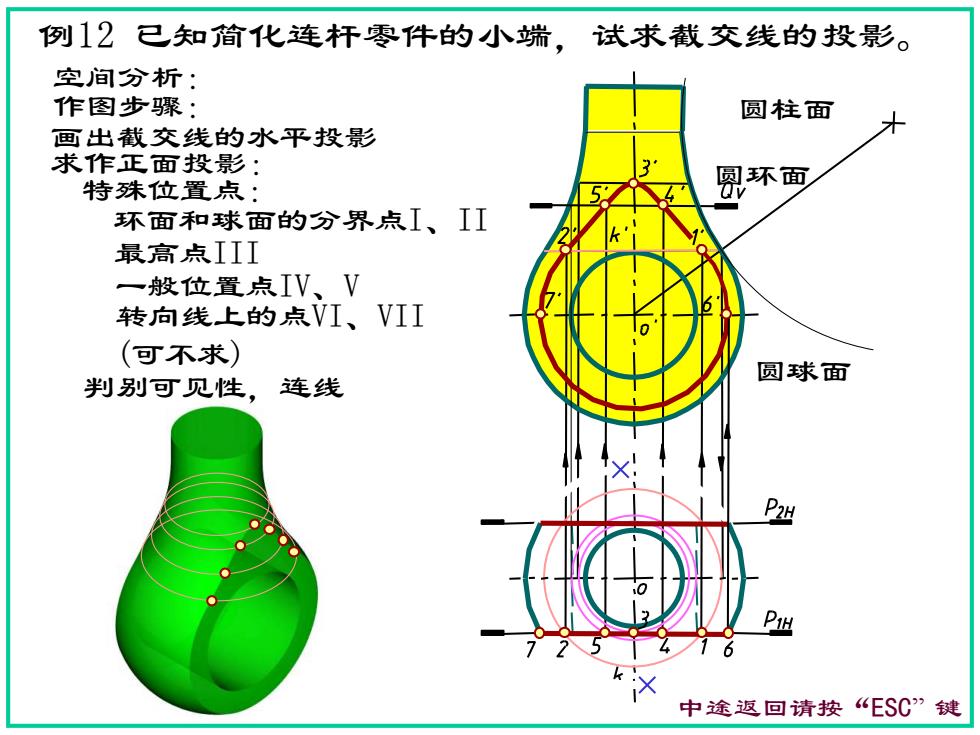

例12已知简化连杆零件的小端，试求截交线的投影。 空间分析： 作图步骤： 圆柱面 画出截交线的水平投影 求作正面投影： 3 特殊位置点： 圆环面 环面和球面的分界点I、II 最高点III 一般位置点IV、V 转向线上的点VI、VII （可不求) 圆球面 判别可见性，连线 P 中途返回请按“ESC”键

圆柱面 圆环面 圆球面 例12 已知简化连杆零件的小端，试求截交线的投影。 空间分析： 画出截交线的水平投影 求作正面投影： 环面和球面的分界点I、II 最高点III 特殊位置点： 一般位置点IV、V 判别可见性，连线 转向线上的点VI、VII (可不求) 作图步骤： 中途返回请按“ESC” 键
