特殊位置平面与曲面立体相交 区回國 圆锥的截交线 例4 例5 例6 表8-1 圆柱的截交线 例7 例8 表8-2 圆球的截交线 例9 圆环的截交线 例10 回转体的截交线 例11小 例12 例13 按“ESC?键返回
特殊位置平面与曲面立体相交 例 4 例 5 例 6 圆锥的截交线 表8-1 圆柱的截交线 例 7 例8 圆球的截交线 例9 表8-2 圆环的截交线 例 10 按“ESC” 键返回 回转体的截交线 例 11 例 12 例 13 返回

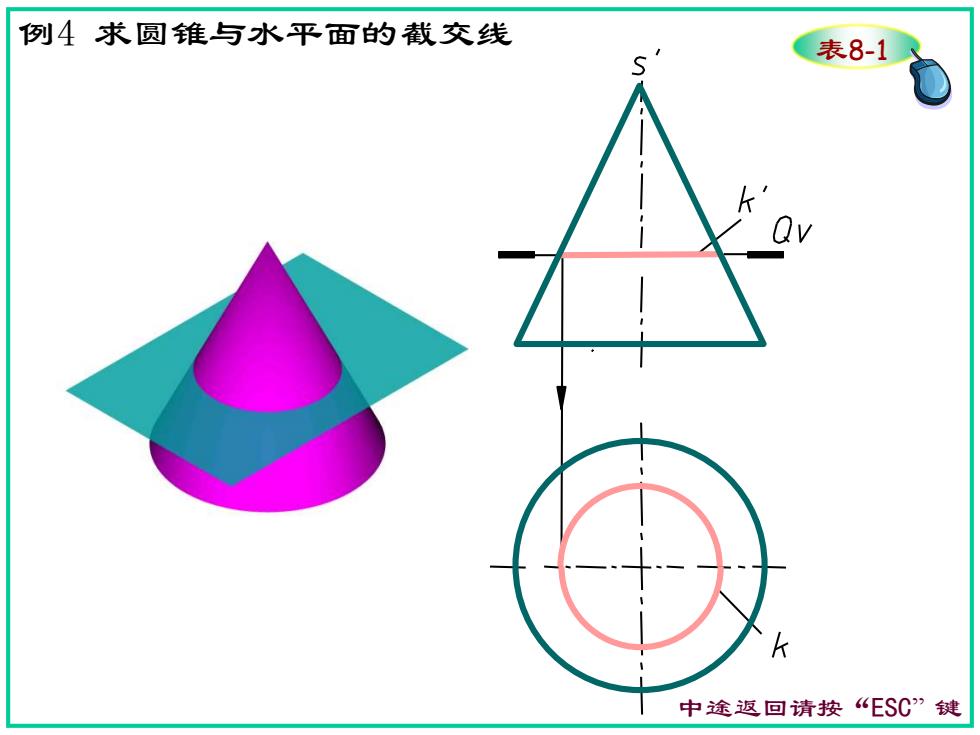

例4求圆锥与水平面的截交线 S 表8-1 中途返回请按“ESC”键
例4 求圆锥与水平面的截交线 表8-1 中途返回请按“ESC” 键
例5求圆锥与正垂面的截交线 表8-1 作图步骤： 截交线的正面投影 求特殊位置点 转向线上的点I、TI (最低、最左和最高、最右点) 最前、最后点TVV 求一般位置点III 判可见性、连线、描深 载交线为椭圆，可仅求出长短轴端点中迷逗回请按“$0，键
例5 求圆锥与正垂面的截交线 作图步骤： 截交线的正面投影 最前、最后点IV、V 求一般位置点III 表8-1 求特殊位置点 转向线上的点I、II (最低、最左和最高、最右点) 判可见性、连线、描深 截交线为椭圆，可仅求出长短轴端点 中途返回请按“ESC” 键

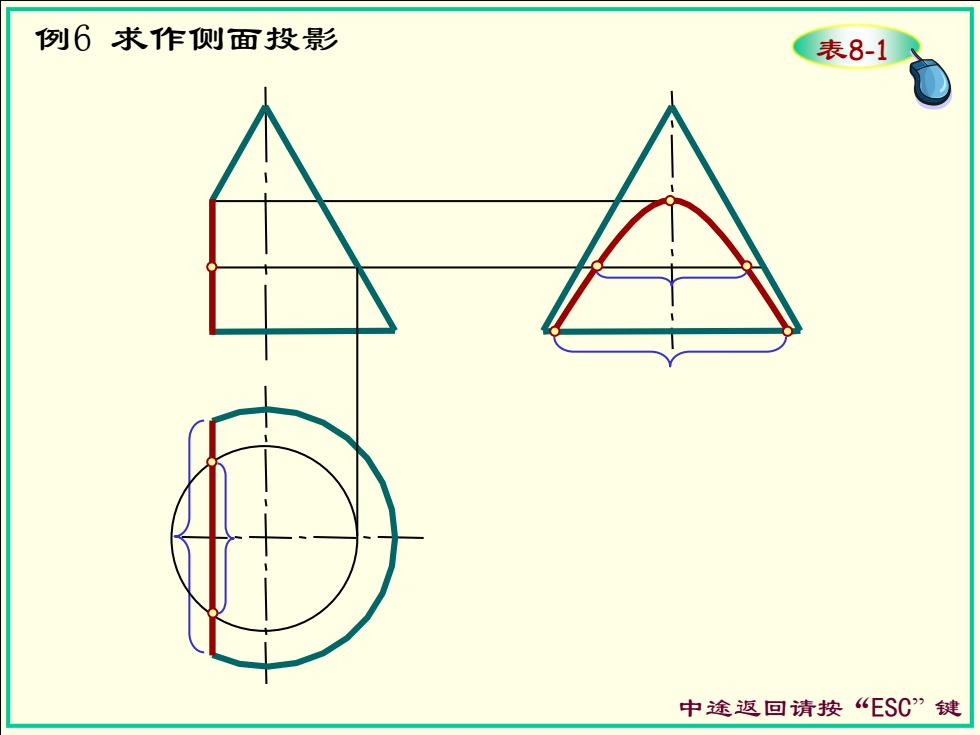

例6求作侧面投影 表8-1 中途返回请按“ESC”键
例6 求作侧面投影 表8-1 中途返回请按“ESC” 键

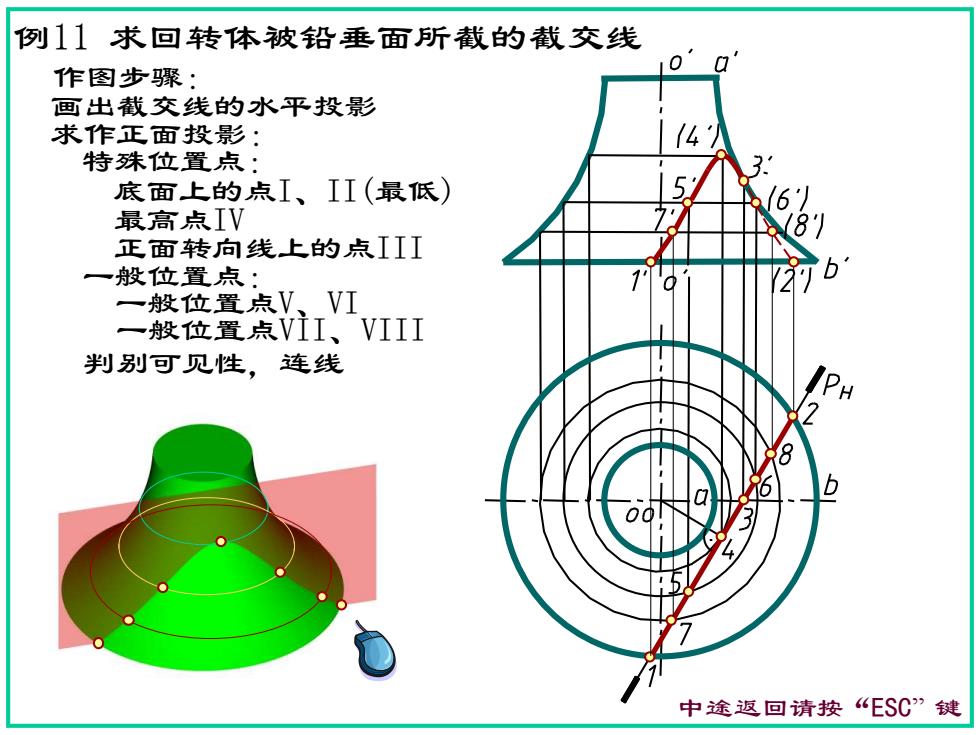

例11求回转体被铅垂面所截的截交线 0 作图步骤： 画出截交线的水平投影 求作正面投影： 4 特殊位置点： 底面上的点I、II(最低) 6 最高点IV 正面转向线上的点III 一般位置点： 一般位置点V、VI 一般位置点ViI、VIII 判别可见性，连线 6 中途返回请按“ESC”键
例11 求回转体被铅垂面所截的截交线 作图步骤： 画出截交线的水平投影 求作正面投影： 底面上的点I、II(最低) 正面转向线上的点III 最高点IV 特殊位置点： 一般位置点： 一般位置点V、VI 一般位置点VII、VIII 判别可见性，连线 中途返回请按“ESC” 键
