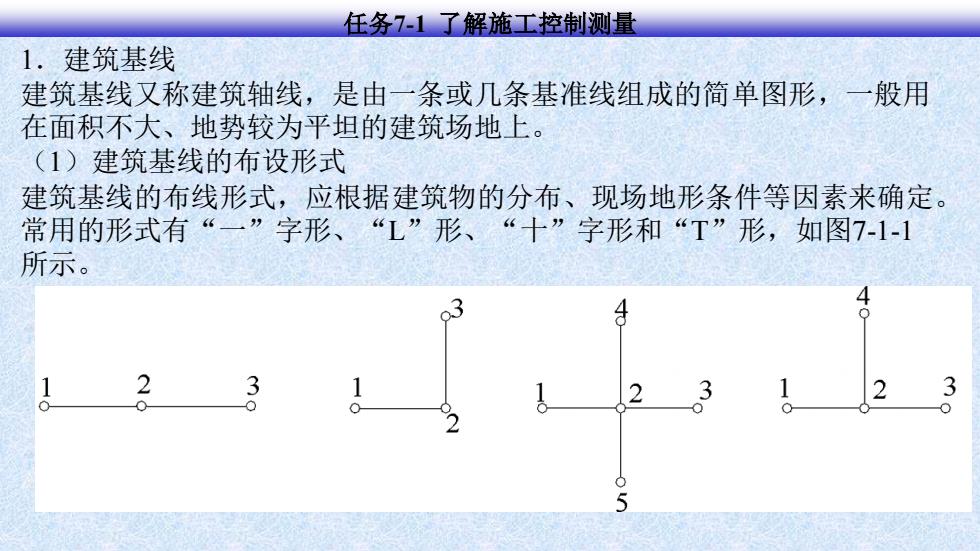

任务7-1了解施工控制测量 1.建筑基线 建筑基线又称建筑轴线，是由一条或几条基准线组成的简单图形，一般用 在面积不大、地势较为平坦的建筑场地上。 (1)建筑基线的布设形式 建筑基线的布线形式，应根据建筑物的分布、现场地形条件等因素来确定。 常用的形式有“一”字形、“L”形、“十”字形和“T”形，如图7-1-1 所示。 2 3 1 3 1 2 3
任务7-1 了解施工控制测量 1．建筑基线 建筑基线又称建筑轴线，是由一条或几条基准线组成的简单图形，一般用 在面积不大、地势较为平坦的建筑场地上。 （1）建筑基线的布设形式 建筑基线的布线形式，应根据建筑物的分布、现场地形条件等因素来确定。 常用的形式有“一”字形、“L”形、“十”字形和“T”形，如图7-1-1 所示

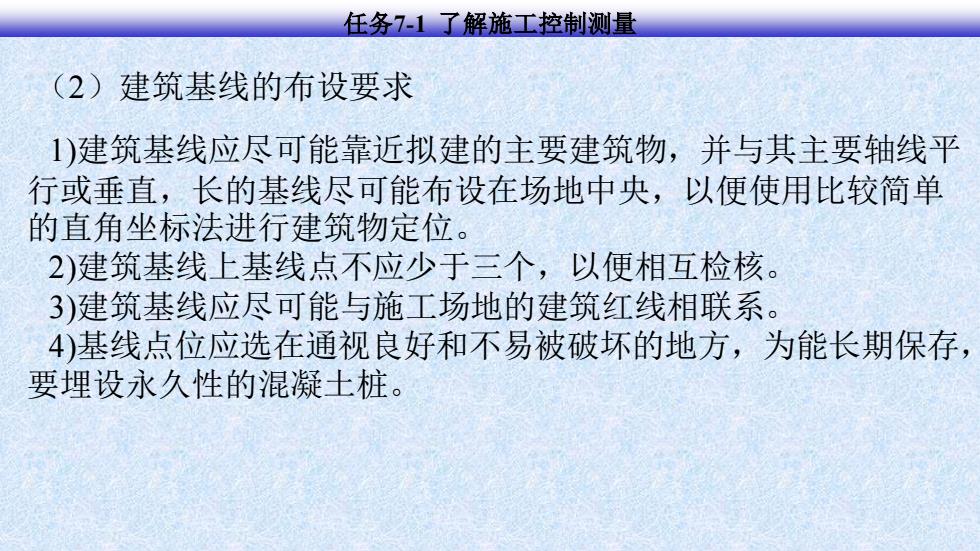

任务7-1了解施工控制测量 (2)建筑基线的布设要求 1)建筑基线应尽可能靠近拟建的主要建筑物，并与其主要轴线平 行或垂直，长的基线尽可能布设在场地中央，以便使用比较简单 的直角坐标法进行建筑物定位。 2)建筑基线上基线点不应少于三个，以便相互检核。 3)建筑基线应尽可能与施工场地的建筑红线相联系。 4)基线点位应选在通视良好和不易被破坏的地方，为能长期保存， 要埋设永久性的混凝土桩
任务7-1 了解施工控制测量 （2）建筑基线的布设要求 1)建筑基线应尽可能靠近拟建的主要建筑物，并与其主要轴线平 行或垂直，长的基线尽可能布设在场地中央，以便使用比较简单 的直角坐标法进行建筑物定位。 2)建筑基线上基线点不应少于三个，以便相互检核。 3)建筑基线应尽可能与施工场地的建筑红线相联系。 4)基线点位应选在通视良好和不易被破坏的地方，为能长期保存， 要埋设永久性的混凝土桩
任务7-1了解施工控制测量 (3)建筑基线的测设方法 根据建筑红线测设建筑基线 根据附近已有控制点测设建筑基线
（3）建筑基线的测设方法 根据建筑红线测设建筑基线 根据附近已有控制点测设建筑基线 任务7-1 了解施工控制测量

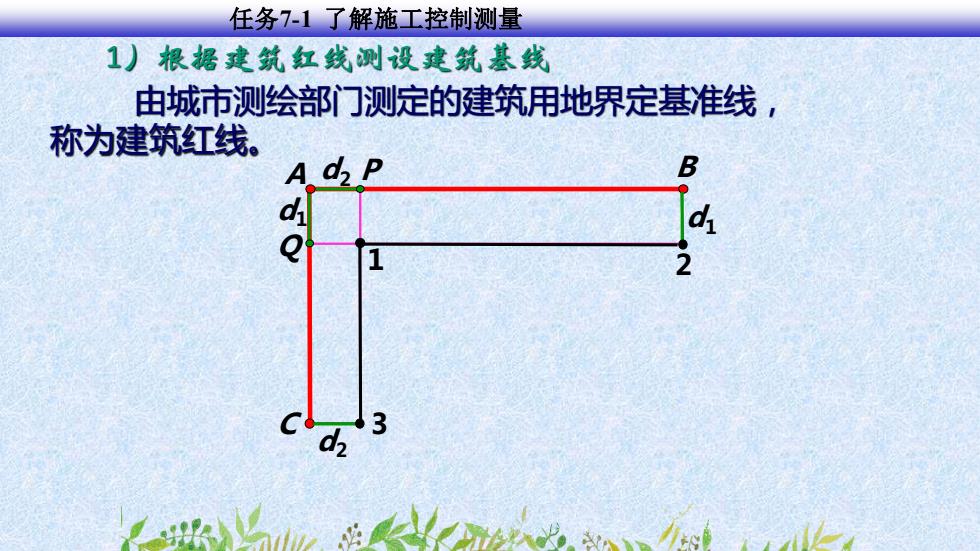

任务7-1了解施工控制测量 1)报据建筑红线测设建筑基线 由城市测绘部门测定的建筑用地界定基准线， 称为建筑红线。 A d p B d d2
2 d2 d2 1）根据建筑红线测设建筑基线 由城市测绘部门测定的建筑用地界定基准线， 称为建筑红线。 Q B 3 1 d1 A C P d1 任务7-1 了解施工控制测量

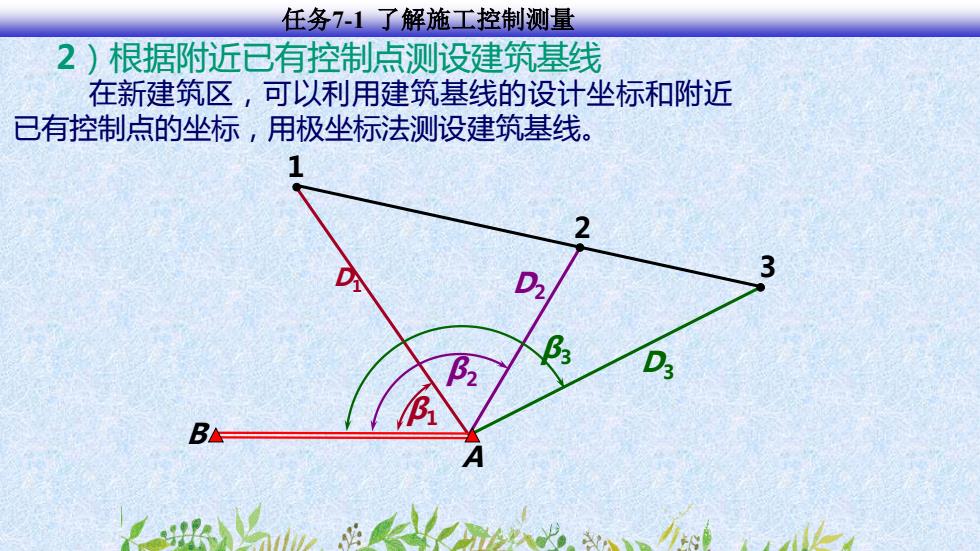

任务7-1了解施工控制测量 2)根据附近已有控制点测设建筑基线 在新建筑区，可以利用建筑基线的设计坐标和附近 已有控制点的坐标，用极坐标法测设建筑基线。 1 2 B
2）根据附近已有控制点测设建筑基线 在新建筑区，可以利用建筑基线的设计坐标和附近 已有控制点的坐标，用极坐标法测设建筑基线。 B D1 D2 D3 2 1 A 3 β2 β3 β1 任务7-1 了解施工控制测量
