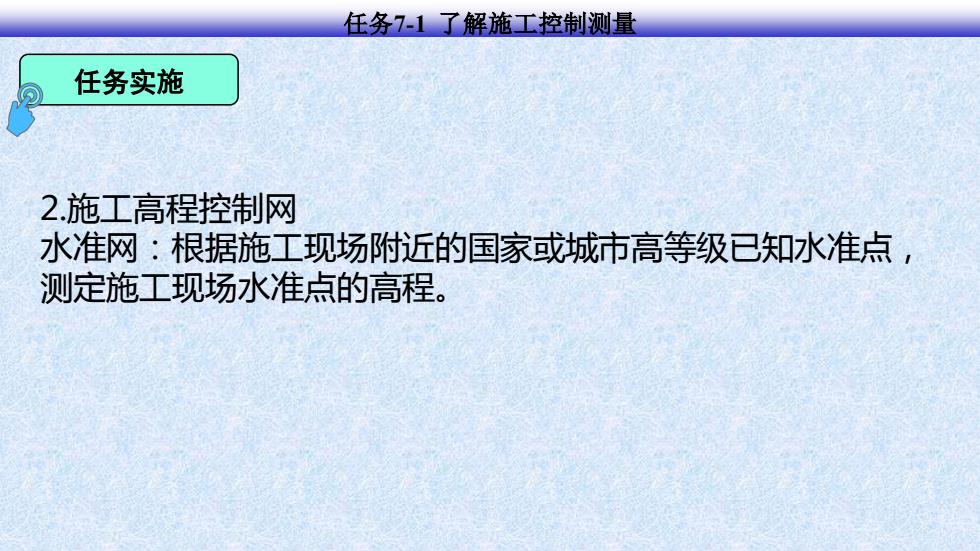

任务7-1了解施工控制测量 任务实施 2施工高程控制网 水准网：根据施工现场附近的国家或城市高等级已知水准点 测定施工现场水准点的高程
任务7-1 了解施工控制测量 任务实施 2.施工高程控制网 水准网：根据施工现场附近的国家或城市高等级已知水准点， 测定施工现场水准点的高程
任务71了解施工控制测量 （二)施工控制网的特点 ·1.控制范围小，控制点密度大。 ·2.精度要求高 ·3.使用频繁 。4.受施工干扰大
任务7-1 了解施工控制测量 （二）施工控制网的特点 • 1．控制范围小，控制点密度大。 • 2．精度要求高 • 3．使用频繁 • 4．受施工干扰大
任务7-1了解施工控制测量 (三)坐标系统选择 对于重大工程项目须采用国家坐标系统，如公路、铁 路、隧道、大型桥梁等。对于项目相对范围不大，对 周边的影响不大，可以采用独立坐标系
任务7-1 了解施工控制测量 （三）坐标系统选择 对于重大工程项目须采用国家坐标系统，如公路、铁 路、隧道、大型桥梁等。对于项目相对范围不大，对 周边的影响不大，可以采用独立坐标系
任务7-1了解施工控制测量 二、掌握建筑平面控制网的应用 (一)建筑物施工平面控制网的布设的原则 1控制点应选在通视良好、土质坚实、利于长期保存、便于施工放 样的地方。 2控制网加密的指示桩，宜选在建筑物行列线或主要设备中心线方 向上。 3.主要的控制网点和主要设备中心线端点应埋设固定标桩。 4控制网应均布全区域，网中要包括作为场地定位依据的起始点与 起始边、建筑物主点与主轴线。 5.为便于校核，控制网应尽量组成与建筑物外廓平行的闭合图形。 6控制线的间距以30~50米为宜，控制桩之间应通视、易量，其项 面应略低于场地设计高程，桩底低于冰冻层，以更长期保留
任务7-1 了解施工控制测量 二、掌握建筑平面控制网的应用 （一）建筑物施工平面控制网的布设的原则 1.控制点应选在通视良好、土质坚实、利于长期保存、便于施工放 样的地方。 2.控制网加密的指示桩，宜选在建筑物行列线或主要设备中心线方 向上。 3.主要的控制网点和主要设备中心线端点应埋设固定标桩。 4.控制网应均布全区域，网中要包括作为场地定位依据的起始点与 起始边、建筑物主点与主轴线。 5.为便于校核，控制网应尽量组成与建筑物外廓平行的闭合图形。 6.控制线的间距以30～50米为宜，控制桩之间应通视、易量，其顶 面应略低于场地设计高程，桩底低于冰冻层，以更长期保留
任务7-1了解施工控制测量 二、掌握建筑平面控制网的应用 (二)建筑物施工平面控制网的布设的要求 布网时，必须考虑到施工程序、方法以及施工场地的布置情况。 为上防止控制点的标桩被破坏，所布设的点位应画在施工设计的 总平面图上。 (三)常见的平面施工控制网布设形式。 由于工程性质、场地大小和地形情况的不同，建筑工程施工控制 网的布设形式也不同。一般采用形式有：建筑基线、多边形导线、 矩形方格网、测图控制网等
任务7-1 了解施工控制测量 二、掌握建筑平面控制网的应用 （二）建筑物施工平面控制网的布设的要求 布网时，必须考虑到施工程序、方法以及施工场地的布置情况。 为上防止控制点的标桩被破坏，所布设的点位应画在施工设计的 总平面图上。 （三）常见的平面施工控制网布设形式。 由于工程性质、场地大小和地形情况的不同，建筑工程施工控制 网的布设形式也不同。一般采用形式有：建筑基线、多边形导线、 矩形方格网、测图控制网等
