例题 单层网壳屈曲分析 度[S/m
1 例题 单层网壳屈曲分析 MIDAS/Gen
愿*层网克西曲分折 例题 单层网壳屈曲分析 1、概要 此例题将介绍利用MIDAS/Gen做网壳屈曲分析的整个过程，以及查看分析结果的方 法。 该例题的建模利用MIDAS/Gen建模助手中的网壳建模助手，这里不再做介绍。通过该 例题希望用户能够了解做网壳屈曲分析的一般步骤和过程。 此例题的步骤如下： 1.打开建好的网壳模型 2.输入荷载工况并施加单位荷载 3。定义屈曲分析控制数据 4,运行分析找到结构基本屈曲模态的屈曲向量 5.考虑规范规定的初始缺陷调整模型 6.给模型施加实际荷载 7.运行结构分析 8.查看屈曲模态和临界荷载系数 2

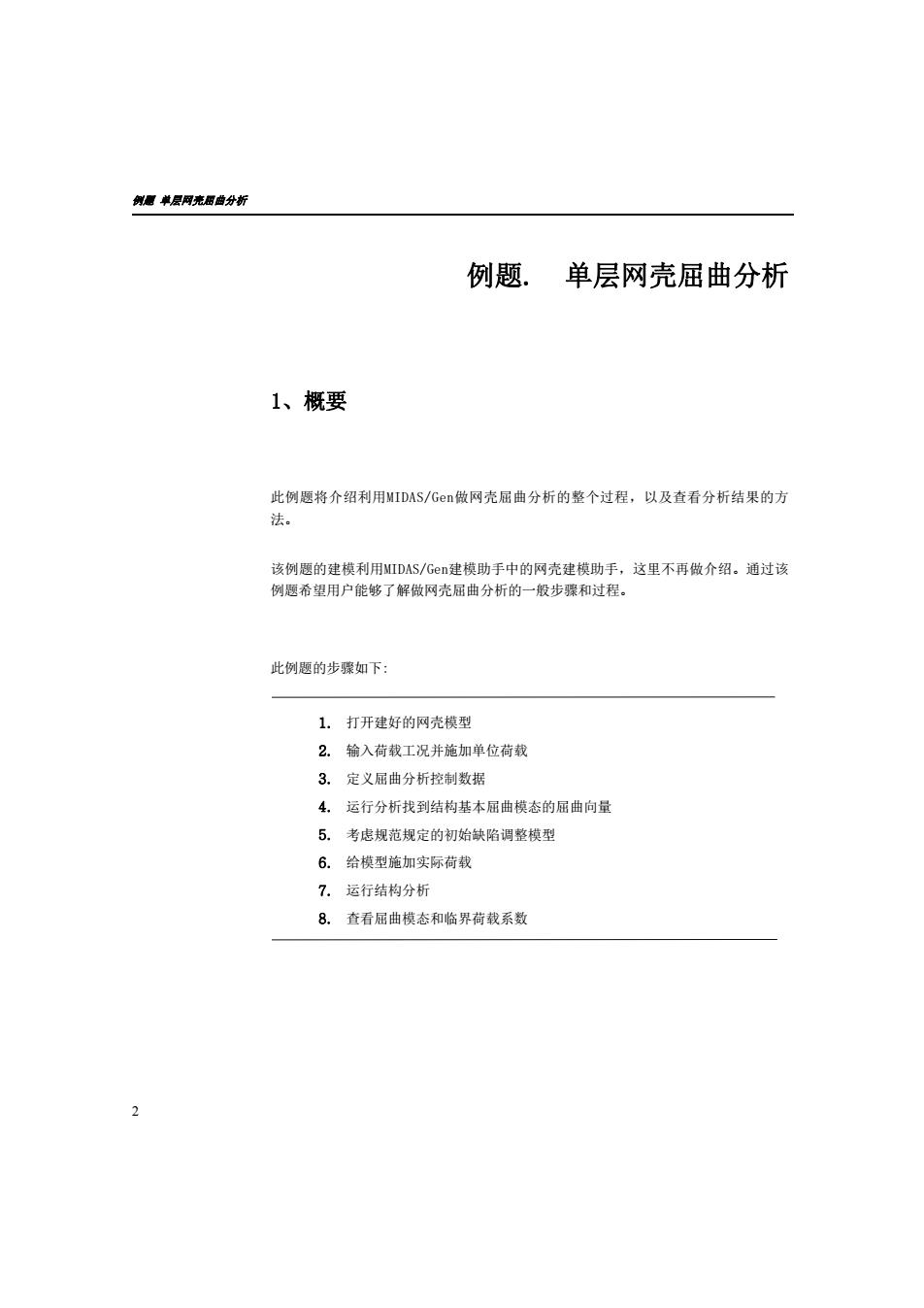

例题 单层网壳屈曲分析 2 例题. 单层网壳屈曲分析 1、概要 此例题将介绍利用MIDAS/Gen做网壳屈曲分析的整个过程，以及查看分析结果的方 法。 该例题的建模利用MIDAS/Gen建模助手中的网壳建模助手，这里不再做介绍。通过该 例题希望用户能够了解做网壳屈曲分析的一般步骤和过程。 此例题的步骤如下: 1. 打开建好的网壳模型 2. 输入荷载工况并施加单位荷载 3. 定义屈曲分析控制数据 4. 运行分析找到结构基本屈曲模态的屈曲向量 5. 考虑规范规定的初始缺陷调整模型 6. 给模型施加实际荷载 7. 运行结构分析 8. 查看屈曲模态和临界荷载系数
2、分析模型与荷载工况 本例题网壳的几何形状、边界条件以及所使用的构件如图1所示。荷载只考虑屋盖作 用雪荷载的情况，遇到屋盖作用多种荷载的情况，只需按同样的方法加载即可。（该 例题数据仅供参考)，荷载组合可以在后处理模式中输入。 >荷载工况1-自重 荷载工况2-屋面恒荷载2kN >荷载工况3-屋顶活荷载2kN

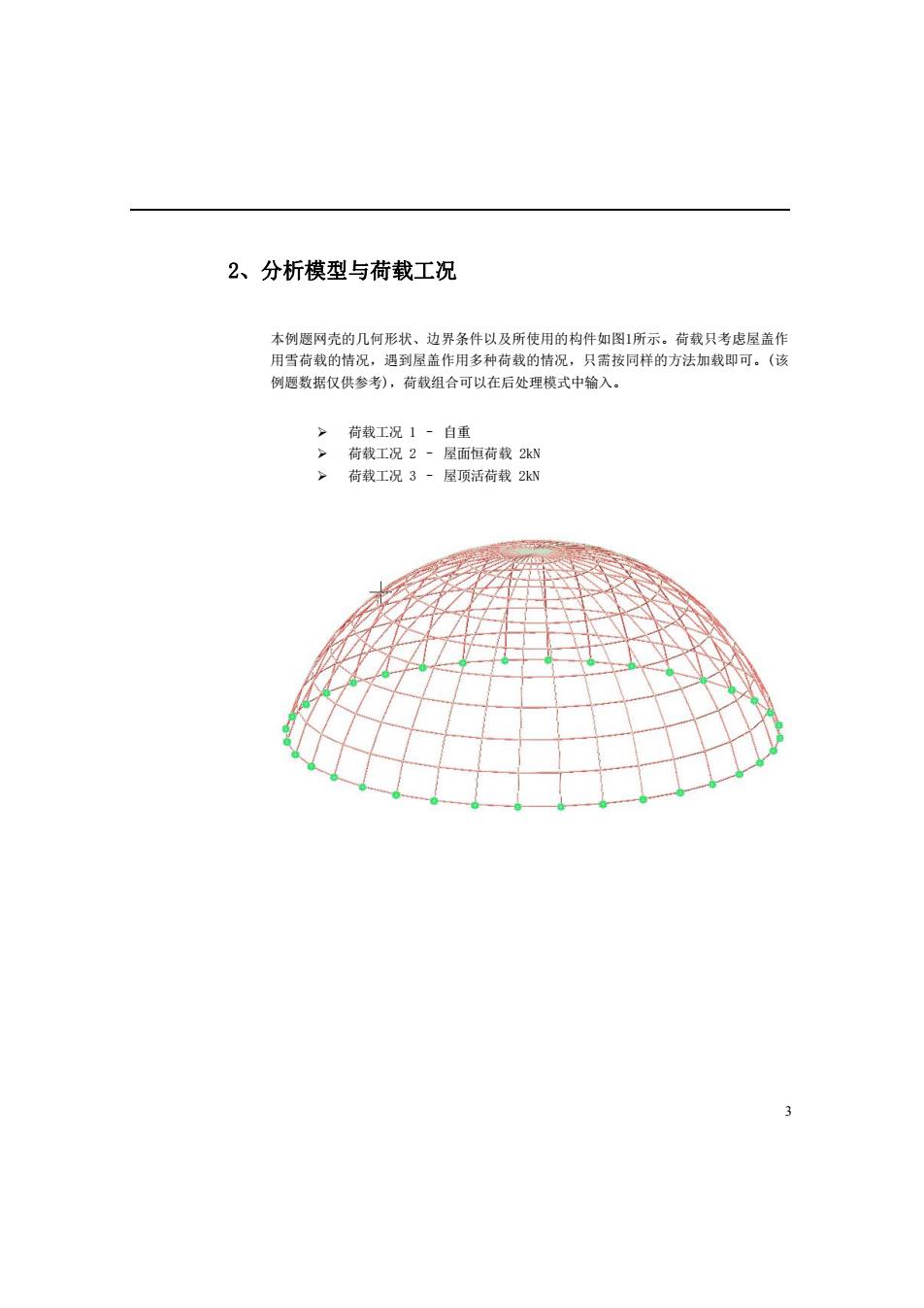

3 2、分析模型与荷载工况 本例题网壳的几何形状、边界条件以及所使用的构件如图1所示。荷载只考虑屋盖作 用雪荷载的情况，遇到屋盖作用多种荷载的情况，只需按同样的方法加载即可。(该 例题数据仅供参考)，荷载组合可以在后处理模式中输入。 荷载工况 1 – 自重 荷载工况 2 – 屋面恒荷载 2kN 荷载工况 3 – 屋顶活荷载 2kN
愿*层网克西曲分折 分析模童 4
例题 单层网壳屈曲分析 4 图1. 分析模型
3、输入各种荷载 设定荷载工况 在输入荷载之前先设定荷载工况。 1. 点击主菜单荷载>静力荷载工况 2. 在对话窗口中输入如图2所示的荷载工况。 静力有载工况 名称 自重 添加) 类型 恒荷载) 编括型) 说明 除) 号 名称 关型 说明 恒荷载D) 2LL 活荷载（红》 3白中 恒荷载(D) 米 在极限状态 设 必 也需单 输入 关闭) 图2. 前入荷载工况 5
5 3、输入各种荷载 设定荷载工况 在输入荷载之前先设定荷载工况。 1. 点击主菜单荷载>静力荷载工况 2. 在对话窗口中输入如图2所示的荷载工况 图2. 输入荷载工况 在极限状态 设计法中屋面 活荷载与普通 层的活荷载的 荷载分项系数 不同，故荷载 工况也需单独 输入
