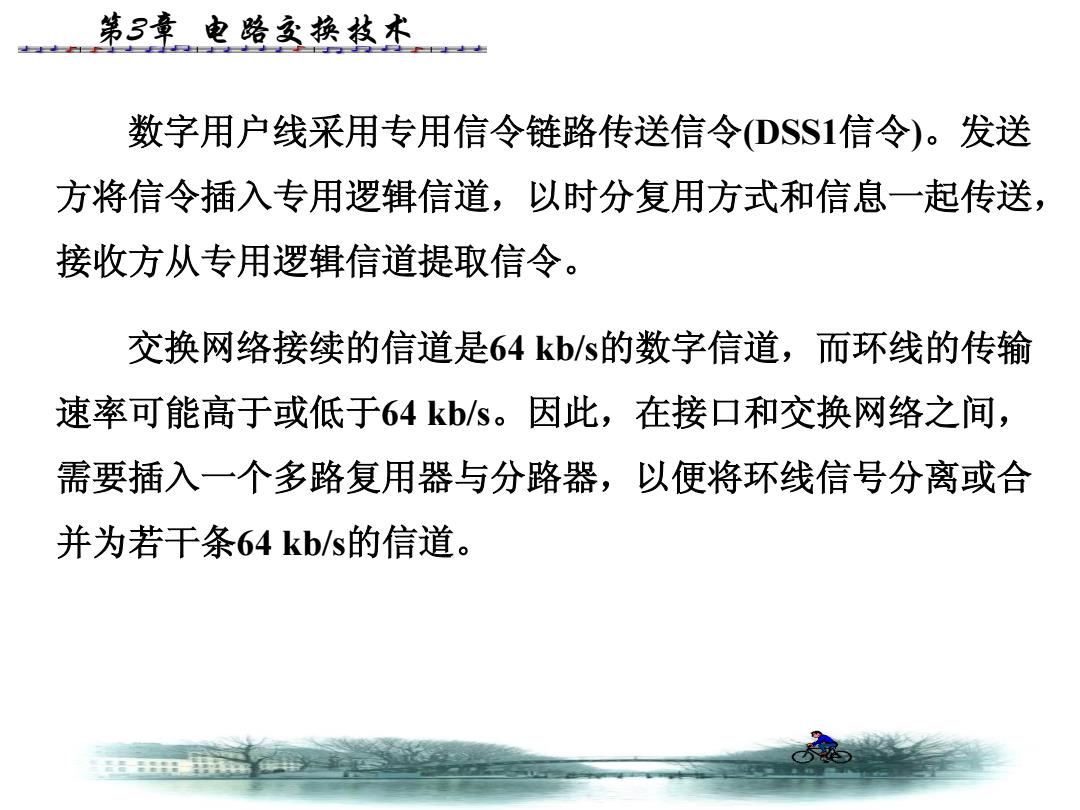

第3章电路交换技术 数字用户线采用专用信令链路传送信令(DSS1信令)。发送 方将信令插入专用逻辑信道，以时分复用方式和信息一起传送， 接收方从专用逻辑信道提取信令。 交换网络接续的信道是64kb/s的数字信道，而环线的传输 速率可能高于或低于64kb/s。因此，在接口和交换网络之间， 需要插入一个多路复用器与分路器，以便将环线信号分离或合 并为若干条64kb/s的信道
第3章 电路交换技术 数字用户线采用专用信令链路传送信令(DSS1信令)。发送 方将信令插入专用逻辑信道，以时分复用方式和信息一起传送， 接收方从专用逻辑信道提取信令。 交换网络接续的信道是64 kb/s的数字信道，而环线的传输 速率可能高于或低于64 kb/s。因此，在接口和交换网络之间， 需要插入一个多路复用器与分路器，以便将环线信号分离或合 并为若干条64 kb/s的信道

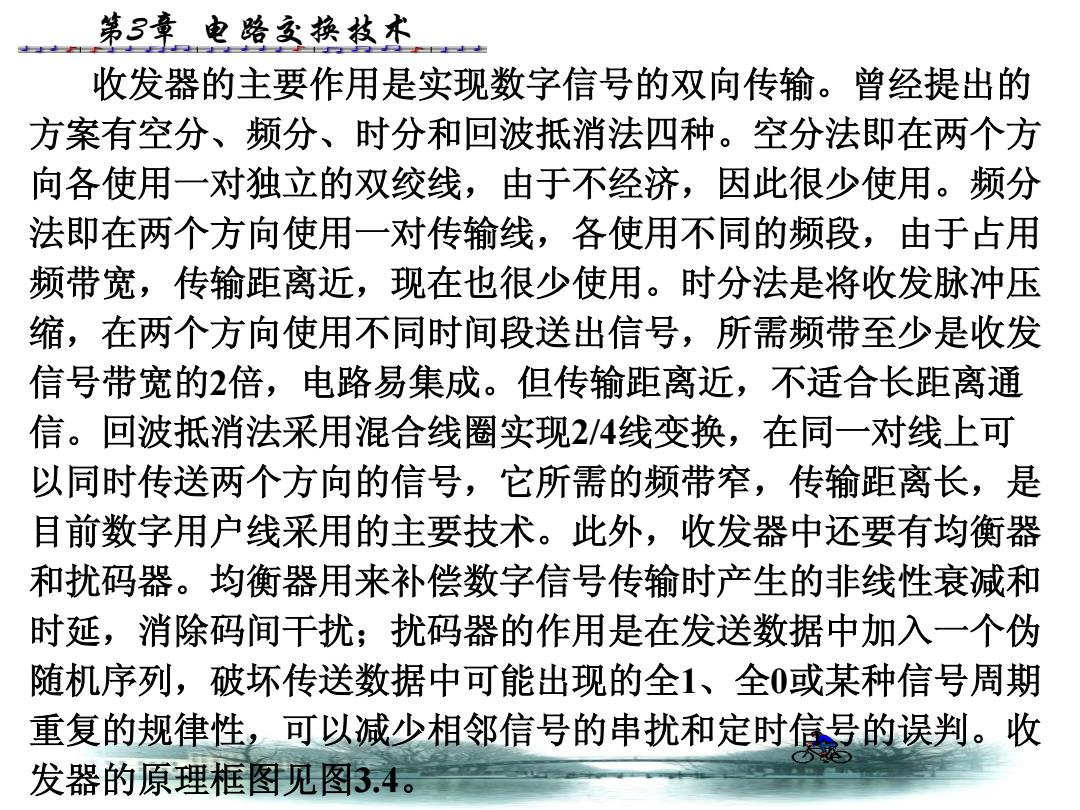

第3章电路交换牧术 收发器的主要作用是实现数字信号的双向传输。曾经提出的 方案有空分、频分、时分和回波抵消法四种。空分法即在两个方 向各使用一对独立的双绞线，由于不经济，因此很少使用。频分 法即在两个方向使用一对传输线，各使用不同的频段，由于占用 频带宽，传输距离近，现在也很少使用。时分法是将收发脉冲压 缩，在两个方向使用不同时间段送出信号，所需频带至少是收发 信号带宽的2倍，电路易集成。但传输距离近，不适合长距离通 信。回波抵消法采用混合线圈实现2/4线变换，在同一对线上可 以同时传送两个方向的信号，它所需的频带窄，传输距离长，是 目前数字用户线采用的主要技术。此外，收发器中还要有均衡器 和扰码器。均衡器用来补偿数字信号传输时产生的非线性衰减和 时延，消除码间干扰；扰码器的作用是在发送数据中加入一个伪 随机序列，破坏传送数据中可能出现的全1、全0或某种信号周期 重复的规律性，可以减少相邻信号的串扰和定时信号的误判。收 发器的原理框图见图3.4
第3章 电路交换技术 收发器的主要作用是实现数字信号的双向传输。曾经提出的 方案有空分、频分、时分和回波抵消法四种。空分法即在两个方 向各使用一对独立的双绞线，由于不经济，因此很少使用。频分 法即在两个方向使用一对传输线，各使用不同的频段，由于占用 频带宽，传输距离近，现在也很少使用。时分法是将收发脉冲压 缩，在两个方向使用不同时间段送出信号，所需频带至少是收发 信号带宽的2倍，电路易集成。但传输距离近，不适合长距离通 信。回波抵消法采用混合线圈实现2/4线变换，在同一对线上可 以同时传送两个方向的信号，它所需的频带窄，传输距离长，是 目前数字用户线采用的主要技术。此外，收发器中还要有均衡器 和扰码器。均衡器用来补偿数字信号传输时产生的非线性衰减和 时延，消除码间干扰；扰码器的作用是在发送数据中加入一个伪 随机序列，破坏传送数据中可能出现的全1、全0或某种信号周期 重复的规律性，可以减少相邻信号的串扰和定时信号的误判。收 发器的原理框图见图3.4

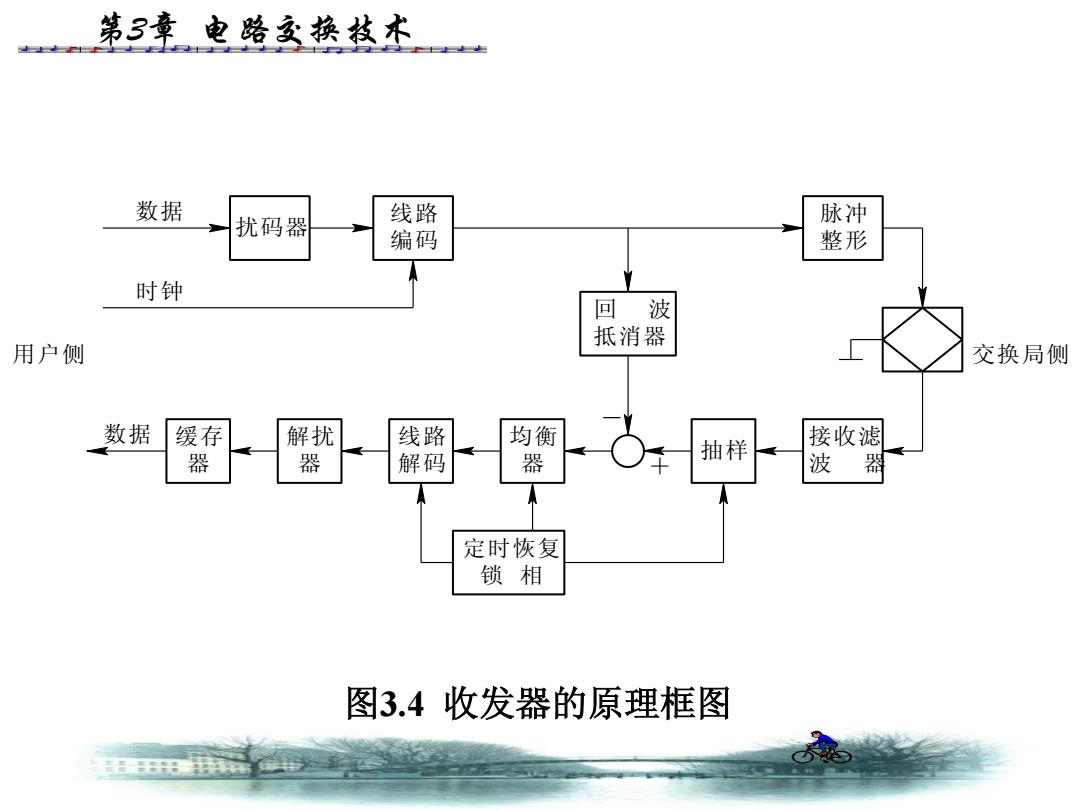

第3章电路交换技术 小十上 数据 扰码器 线路 脉冲 编码 整形 时钟 回波 抵消器 用户侧 交换局侧 数据 缓存 解扰 线路 均衡 接收滤 器 器 解码 器 抽样 波 器 定时恢复 锁相 图3.4收发器的原理框图
第3章 电路交换技术 图3.4 收发器的原理框图 数 据 缓 存 器 解 扰 器 线 路 解 码 均 衡 器 － ＋ 抽 样 接收滤 波 器 定时恢复 锁 相 回 波 抵消器 脉 冲 整 形 线 路 编 码 扰码器 数 据 时 钟 用户侧 交换局侧

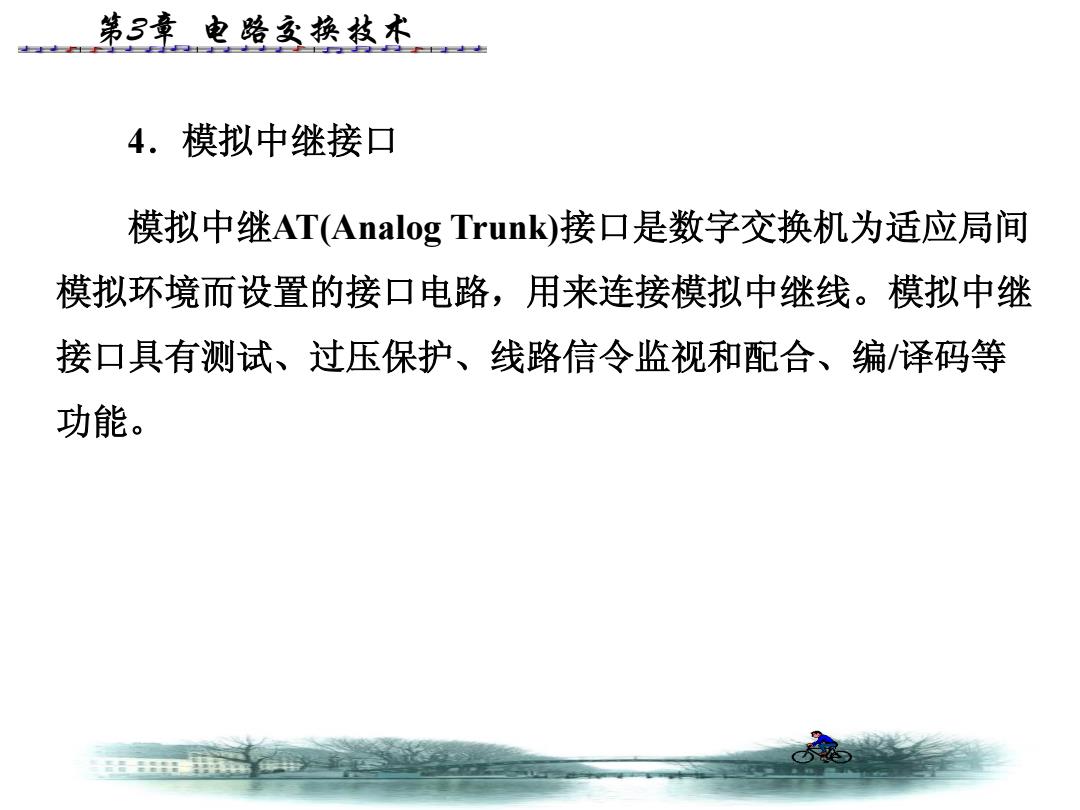

第3章电路交换牧术 4.模拟中继接口 模拟中继AT(Analog Trunk)接口是数字交换机为适应局间 模拟环境而设置的接口电路，用来连接模拟中继线。模拟中继 接口具有测试、过压保护、线路信令监视和配合、编/译码等 功能
第3章 电路交换技术 4．模拟中继接口 模拟中继AT(Analog Trunk)接口是数字交换机为适应局间 模拟环境而设置的接口电路，用来连接模拟中继线。模拟中继 接口具有测试、过压保护、线路信令监视和配合、编/译码等 功能

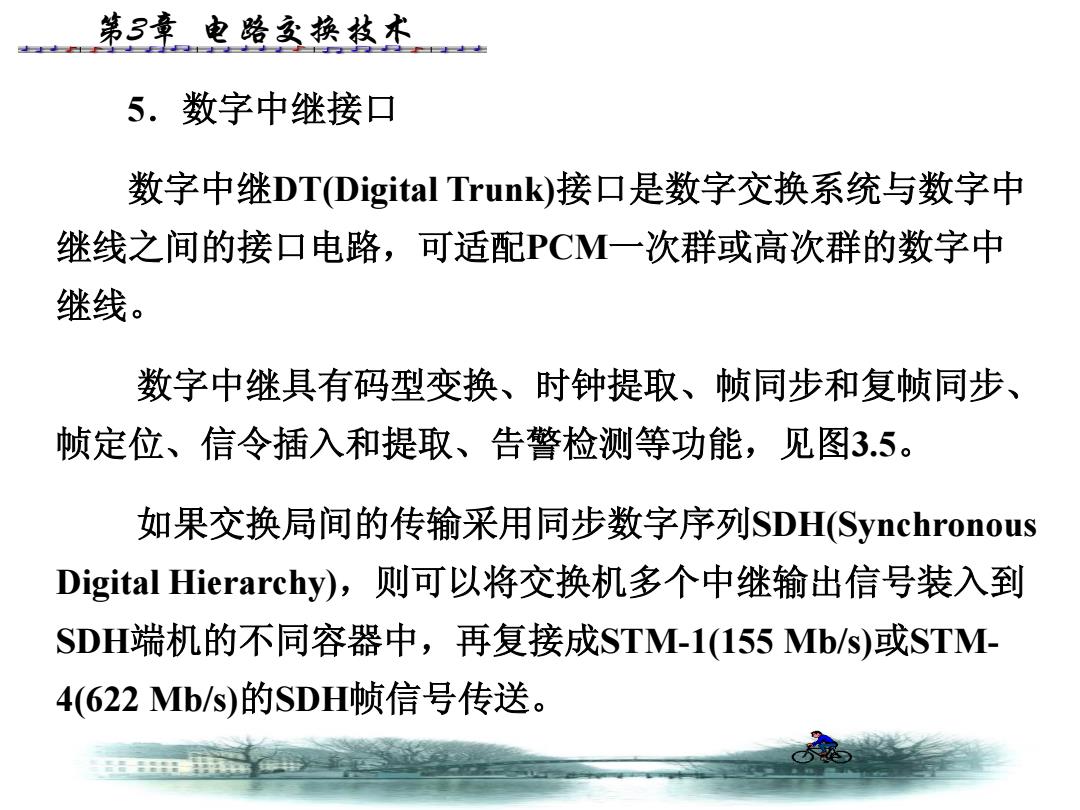

第3章电路交换牧术 5.数字中继接口 数字中继DT(Digital Trunk)接口是数字交换系统与数字中 继线之间的接口电路，可适配PCM一次群或高次群的数字中 继线。 数字中继具有码型变换、时钟提取、帧同步和复帧同步、 帧定位、信令插入和提取、告警检测等功能，见图3.5。 如果交换局间的传输采用同步数字序列SDH(Synchronous Digital Hierarchy),则可以将交换机多个中继输出信号装入到 SDH端机的不同容器中，再复接成STM-1(155Mb/s)或STM 4(622Mb/s)的SDH帧信号传送
第3章 电路交换技术 5．数字中继接口 数字中继DT(Digital Trunk)接口是数字交换系统与数字中 继线之间的接口电路，可适配PCM一次群或高次群的数字中 继线。 数字中继具有码型变换、时钟提取、帧同步和复帧同步、 帧定位、信令插入和提取、告警检测等功能，见图3.5。 如果交换局间的传输采用同步数字序列SDH(Synchronous Digital Hierarchy)，则可以将交换机多个中继输出信号装入到 SDH端机的不同容器中，再复接成STM-1(155 Mb/s)或STM- 4(622 Mb/s)的SDH帧信号传送
