从电压传输特性可以得出以下几个重要参数： ① 输出高电平Uou和输出低电平UoL。 电压传输特性的截止区的输出电压Uo3.6V,饱和区 的输出电压Uo=0.3V。一般产品规定Uo≥2.4V、UoL< 0.4V时即为合格。 ②阈值电压UT。 阈值电压也称门槛电压。电压传输特性上转折区中点所 对应的输入电压U≈1.3或1.4V,可以将U看成与非门导通 (输出低电平)和截止（输出高电平）的分界线
从电压传输特性可以得出以下几个重要参数： ① 输出高电平UOH和输出低电平UOL。 电压传输特性的截止区的输出电压UOH=3.6V，饱和区 的输出电压UOL=0.3V。一般产品规定UOH≥2.4V、UOL＜ 0.4V时即为合格。 ② 阈值电压UT。 阈值电压也称门槛电压。电压传输特性上转折区中点所 对应的输入电压UT≈1.3或1.4 V，可以将UT看成与非门导通 (输出低电平)和截止(输出高电平)的分界线

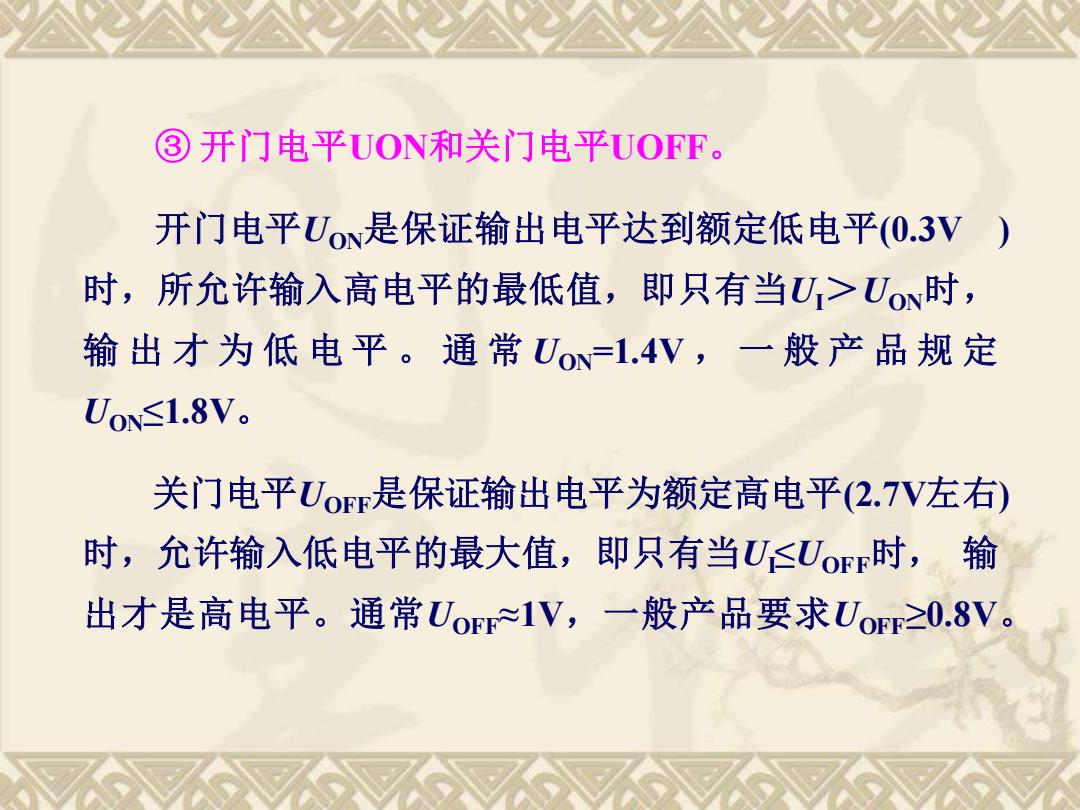

③开门电平UON和关门电平UOFF。 开门电平Uo、是保证输出电平达到额定低电平(0.3V) 时，所允许输入高电平的最低值，即只有当U>Uo时， 输出才为低电平。通常Uo八=1.4V,一般产品规定 UoN≤1.8V。 关门电平Uor是保证输出电平为额定高电平(2.7V左右) 时，允许输入低电平的最大值，即只有当U≤UoF时，输 出才是高电平。通常Uo≈1V,一般产品要求UoF≥0.8V
③ 开门电平UON和关门电平UOFF。 开门电平UON是保证输出电平达到额定低电平(0.3V ) 时，所允许输入高电平的最低值，即只有当UI＞UON时， 输 出 才 为 低 电 平 。 通 常 UON=1.4V ， 一 般 产 品 规 定 UON≤1.8V。 关门电平UOFF是保证输出电平为额定高电平(2.7V左右) 时，允许输入低电平的最大值，即只有当UI≤UOFF时， 输 出才是高电平。通常UOFF≈1V，一般产品要求UOFF≥0.8V

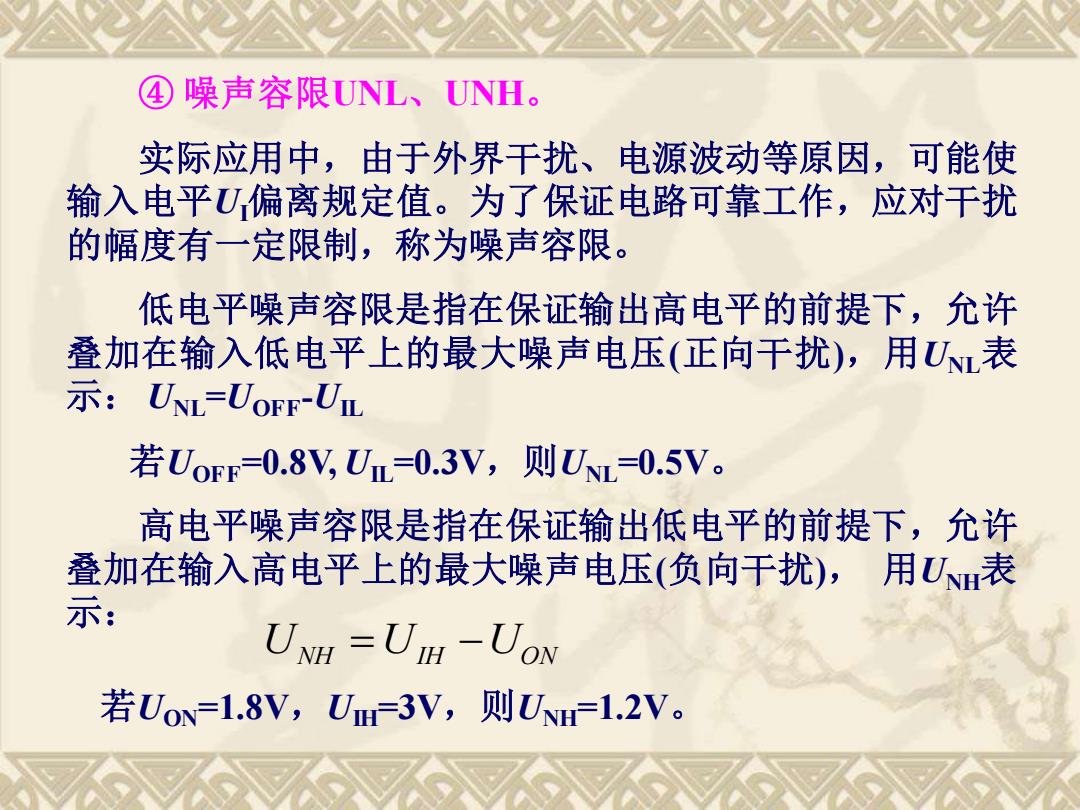

④噪声容限UNL、UNH。 实际应用中，由于外界干扰、电源波动等原因，可能使 输入电平U偏离规定值。为了保证电路可靠工作，应对干扰 的幅度有一定限制，称为噪声容限。 低电平噪声容限是指在保证输出高电平的前提下，允许 叠加在输入低电平上的最大噪声电压（正向干扰），用U表 示：U=UoF-UL 若Uor=0.8VU=0.3V,则U0.5V。 高电平噪声容限是指在保证输出低电平的前提下，允许 叠加在输入高电平上的最大噪声电压（负向干扰），用U表 示： UNH =UIH -UON 若Uo=1.8V,Um3V,则UH=1.2V
④ 噪声容限UNL、UNH。 实际应用中，由于外界干扰、电源波动等原因，可能使 输入电平UI偏离规定值。为了保证电路可靠工作，应对干扰 的幅度有一定限制，称为噪声容限。 低电平噪声容限是指在保证输出高电平的前提下，允许 叠加在输入低电平上的最大噪声电压(正向干扰)，用UNL表 示： UNL =UOFF-UIL 若UOFF=0.8V, UIL =0.3V，则UNL =0.5V。 高电平噪声容限是指在保证输出低电平的前提下，允许 叠加在输入高电平上的最大噪声电压(负向干扰)， 用UNH表 示： UNH =UIH −UON 若UON=1.8V，UIH=3V，则UNH=1.2V
2.输入特性 输入特性是指输入电流与输入电压之间的关系曲线， 即Ifu)的函数关系。典型的输入特性如图所示。 I1(mA) 0.6 UT 0 1.3 后v) 1.5 M
输入特性是指输入电流与输入电压之间的关系曲线， 即II =f(uI )的函数关系。典型的输入特性如图所示。 2.输入特性
设输入电流I由信号源流入V,发射极时方向为正，反 之为负。从图3-4看出，当U<U时I为负，即I流入信 号源，对信号源形成灌电流负载。当U>U时I为正，I1 流入TTL门，对信号源形成拉电流负载。 ① 输入短路电流Is 当U=0时的输入电流称为输入短路电流，典型值约 为-1.5mA
设输入电流II由信号源流入V1发射极时方向为正，反 之为负。从图3- 4看出，当UI＜UT时II为负，即II流入信 号源，对信号源形成灌电流负载。当UI＞UT时II为正，II 流入TTL门，对信号源形成拉电流负载。 ① 输入短路电流IIS 。 当UI=0时的输入电流称为输入短路电流，典型值约 为-1.5mA
