②输入漏电流Im 当U>U时的输入电流称为输入漏电流，即V,倒置工 作时的反向漏电流，其电流值很小，约为10A。 应注意，当U>TV以后V的ce结将发生击穿，使I猛 增。此外当U≤-1V时，V,的be结也可能烧毁。这两种情 况下都会使与非门损坏，因此在使用时，尤其是混合使用 电源电压不同的集成电路时，应采取相应的措施，使输入 电位钳制在安全工作区内
② 输入漏电流IIH。 当UI＞UT时的输入电流称为输入漏电流，即V1倒置工 作时的反向漏电流，其电流值很小，约为10 μA。 应注意，当UI＞7V以后V1的ce结将发生击穿，使II猛 增。此外当UI≤-1V时，V1的be结也可能烧毁。这两种情 况下都会使与非门损坏，因此在使用时，尤其是混合使用 电源电压不同的集成电路时，应采取相应的措施，使输入 电位钳制在安全工作区内

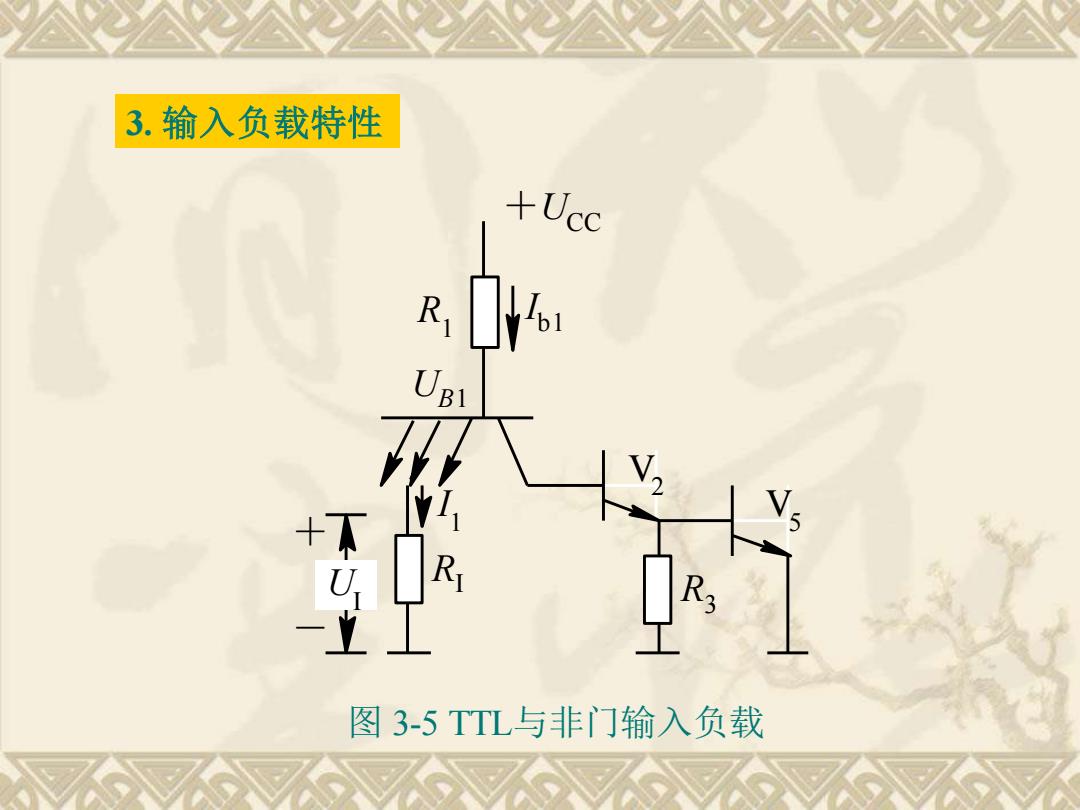

3.输入负载特性 +Ucc R +不 图3-5TTL与非门输入负载
3. 输入负载特性 R1 I 1 ＋UCC UI ＋ － RI UB1 I b 1 V2 V5 R3 图 3-5 TTL与非门输入负载

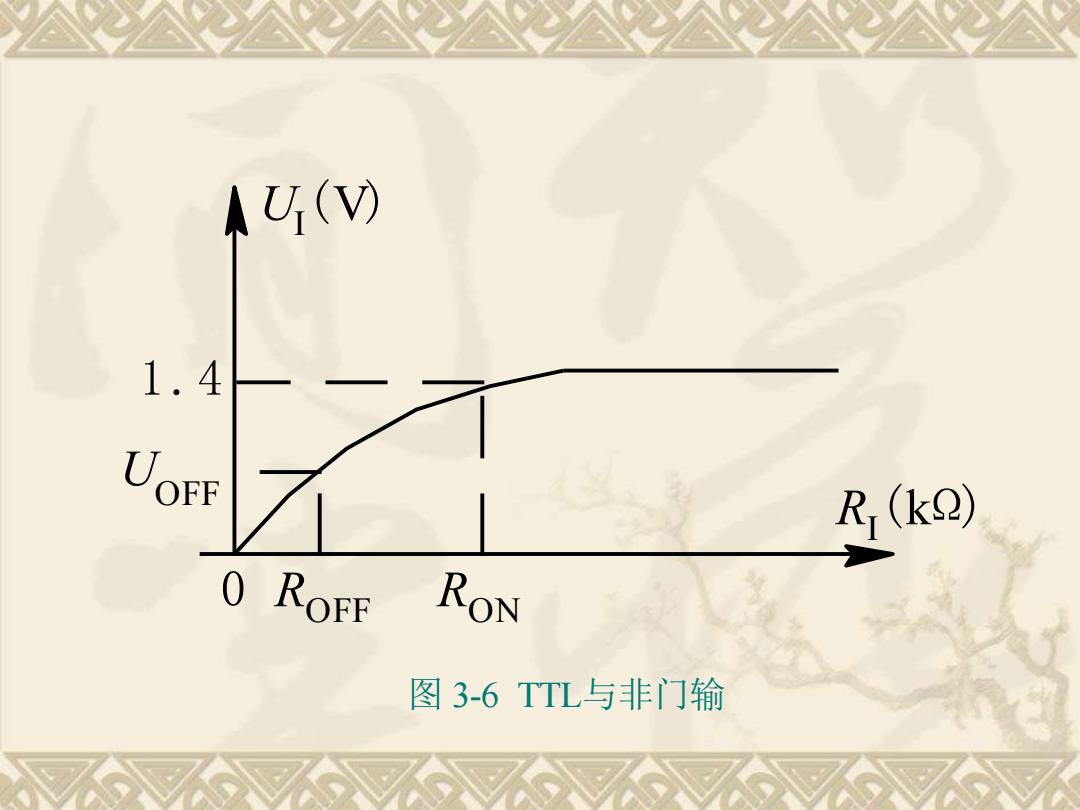

AU(V 1.4 UOFF R,(k2) 0 ROFF RON 图3-6TTL与非门输
0 UI (V) UOFF 1 .4 ROFF RON RI (kΩ ) 图 3-6 TTL与非门输

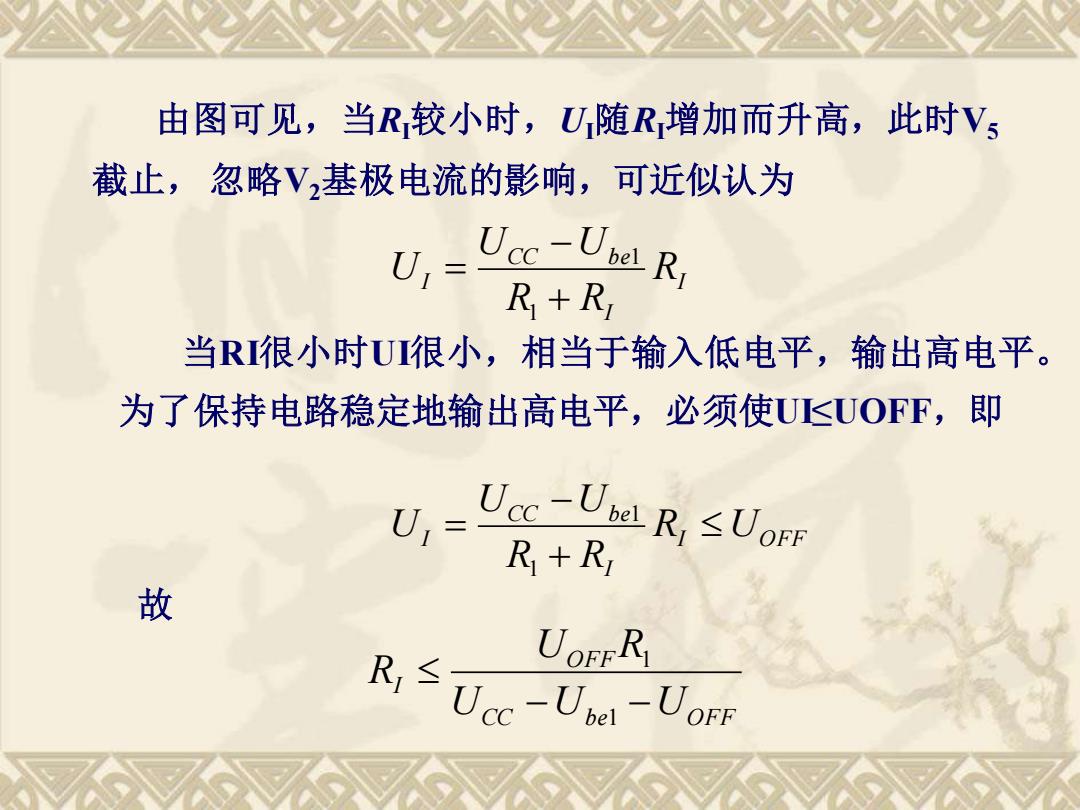

由图可见，当R较小时，U随R增加而升高，此时Vs 截止，忽略V,基极电流的影响，可近似认为 U,= Uce-UbRr R+R 当R很小时U很小，相当于输入低电平，输出高电平。 为了保持电路稳定地输出高电平，必须使U≤UOFF,即 U,= Ucc-Ube R,≤UoFF R+R 故 R≤ UOFER UCC -Ubel-UoFF
由图可见，当RI较小时，UI随RI增加而升高，此时V5 截止， 忽略V2基极电流的影响，可近似认为 I I CC be I R R R U U U + − = 1 1 当RI很小时UI很小，相当于输入低电平，输出高电平。 为了保持电路稳定地输出高电平，必须使UI≤UOFF，即 I OFF I CC b e I R U R R U U U + − = 1 1 CC b e OFF OFF I U U U U R R − − 1 1 故

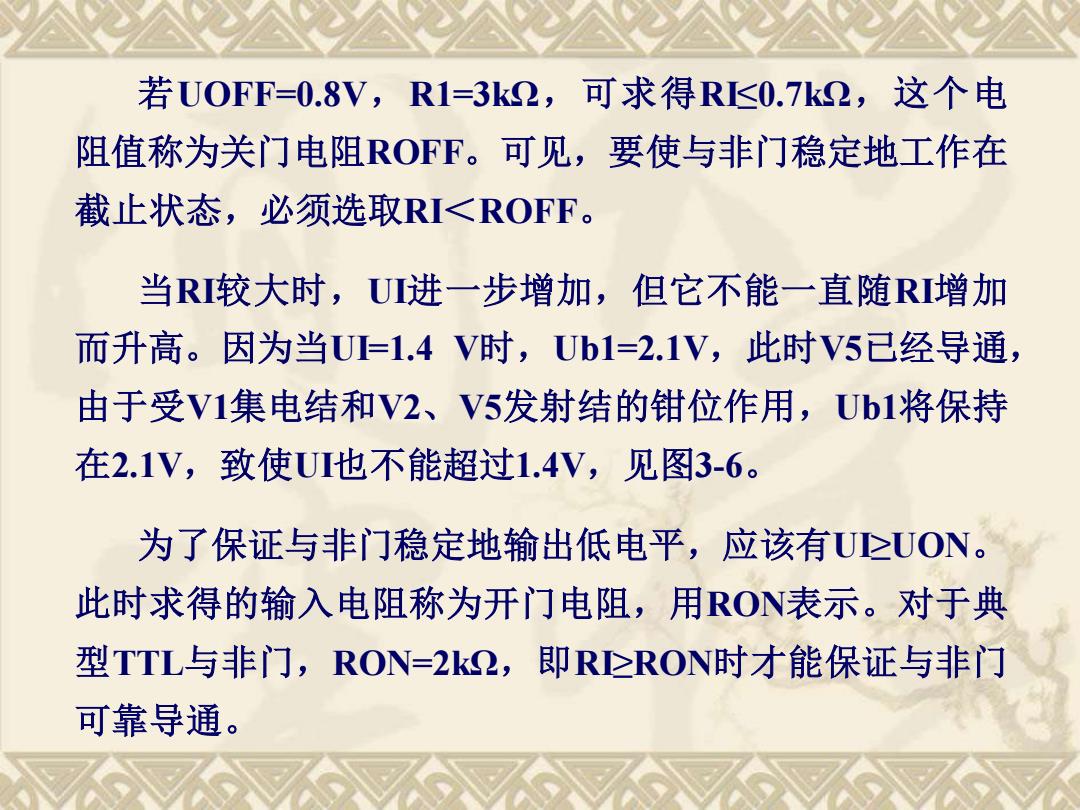

若UOFF=0.8V,R1=3k2,可求得R≤0.7k,这个电 阻值称为关门电阻ROFF。可见，要使与非门稳定地工作在 截止状态，必须选取RI<ROFF。 当R较大时，UI进一步增加，但它不能一直随RI增加 而升高。因为当U=1.4V时，Ub1=2.1V,此时V5已经导通， 由于受V1集电结和V2、V5发射结的钳位作用，Ub1将保持 在2.1V,致使UI也不能超过1.4V,见图3-6。 为了保证与非门稳定地输出低电平，应该有UUON 此时求得的输入电阻称为开门电阻，用RON表示。对于典 型TTL与非门，RON=2k2,即R≥RON时才能保证与非门 可靠导通
若UOFF=0.8V，R1=3kΩ，可求得RI≤0.7kΩ，这个电 阻值称为关门电阻ROFF。可见，要使与非门稳定地工作在 截止状态，必须选取RI＜ROFF。 当RI较大时，UI进一步增加，但它不能一直随RI增加 而升高。因为当UI=1.4 V时，Ub1=2.1V，此时V5已经导通， 由于受V1集电结和V2、V5发射结的钳位作用，Ub1将保持 在2.1V，致使UI也不能超过1.4V，见图3-6。 为了保证与非门稳定地输出低电平，应该有UI≥UON。 此时求得的输入电阻称为开门电阻，用RON表示。对于典 型TTL与非门，RON=2kΩ，即RI≥RON时才能保证与非门 可靠导通
