功能表 真值表 UA UB uy A B 0.3V0.3V 3.6V 0.3V3.6V 3.6V 3.6V0.3V 3.6V 3.6V3.6V 0.3V 输入有低，输出为高； 逻辑表达式 输入全高，输出为低。 Y=A·B
Y = A B uA uB uY 0.3V 0.3V 0.3V 3.6V 3.6V 0.3V 3.6V 3.6V 3.6V 3.6V 3.6V 0.3V A B Y 0 0 0 1 1 0 1 1 1 1 1 0 功能表 真值表 输入有低，输出为高； 逻辑表达式 输入全高，输出为低
Vcc 3A 3B 3Y 4A 4B 4Y Vcc 24 2B NC 2C 2D 2Y 141312111098 1413121110 98 74LS00 74LS20 1234567 12 4567 14 1B 1Y 24 2B 2Y GND 1A 1B NC 1C 1D 1Y GND 74LS00的引脚排列图 74LS20的引脚排列图 74LS00内含4个2输入与非门，74LS20内含2个4输入与非门
74LS00 的引脚排列图 VCC 3A 3B 3Y 4A 4B 4Y 1A 1B 1Y 2A 2B 2Y GND 14 13 12 11 10 9 8 74LS20 1 2 3 4 5 6 7 VCC 2A 2B NC 2C 2D 2Y 1A 1B NC 1C 1D 1Y GND 74LS20 的引脚排列图 14 13 12 11 10 9 8 74LS00 1 2 3 4 5 6 7 74LS00内含4个2输入与非门，74LS20内含2个4输入与非门

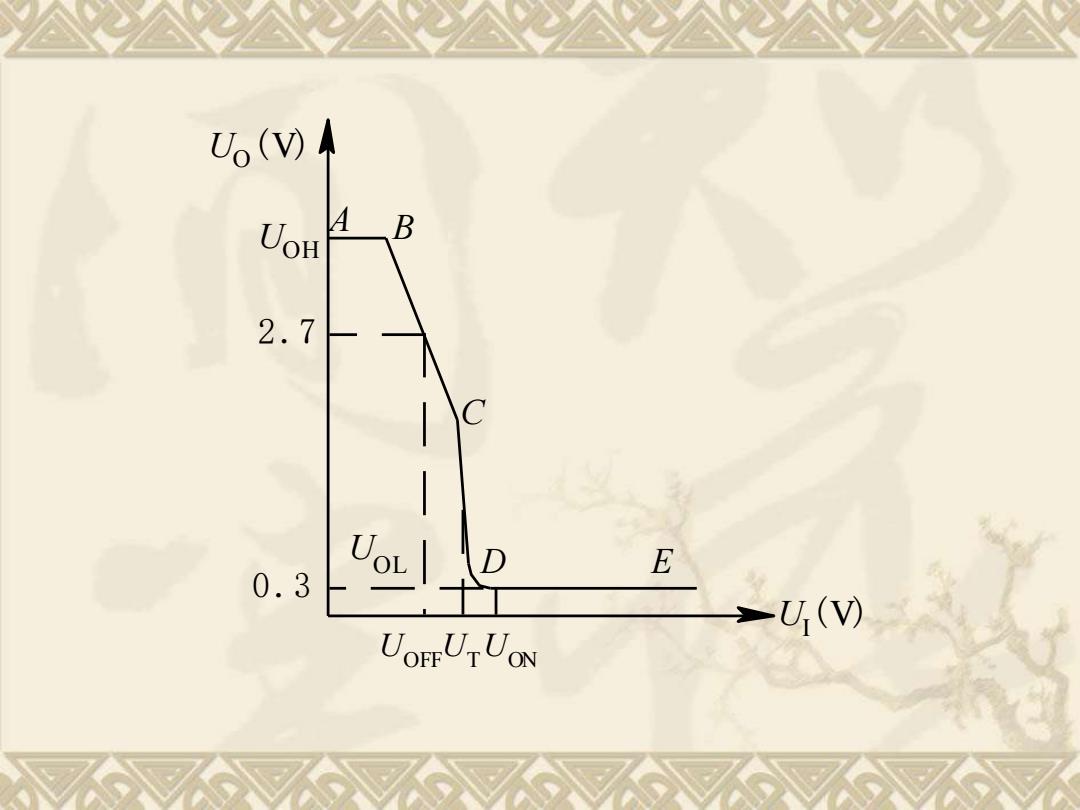

二、TTL与非门的特性与参数 1.电压传输特性 电压传输特性是指输出电压跟随输入电压变化的关系 曲线，即Uo=fu)函数关系，它可以用下图所示的曲线表 示。由图可见，曲线大致分为四段： AB段（截止区）：当U≤0.6V时，V1工作在深饱和状态， Uces1<0.1V,Ue2<0.7V,故V2Vs截止，V3V均导通 输出高电平Uou=3.6V
二、 TTL与非门的特性与参数 1. 电压传输特性 电压传输特性是指输出电压跟随输入电压变化的关系 曲线，即UO=f(uI )函数关系，它可以用下图所示的曲线表 示。由图可见， AB段(截止区)：当UI≤0.6V时，V1工作在深饱和状态， Uces1＜0.1V，Ube2＜0.7V，故V2、 V5截止，V3、V4均导通， 输出高电平UOH=3.6V
4o (v)A UoH A B 2.7 C E 0.3 U,(0 UOFFUTUON
A UOH B C D E UOL UI (V) UO (V) 0 .3 2 .7 UOFFUT UON
BC段（线性区）：当0.6V≤U<1.3V时，0.7V≤U2<1.4V, V2开始导通，Vs尚未导通。此时V2处于放大状态，其集电极 电压U2随着U的增加而下降，并通过V3、V射极跟随器使输 出电压Uo也下降，下降斜率近似等于-R2R3。 CD段（转折区）：1.3V≤U<1.4V,当U略大于1.3V时，Vs开 始导通，此时V2发射极到地的等效电阻为R3∥Re5,比V截止 时的R3小得多，因而V2放大倍数增加，近似为-R2/(R3∥Re5), 因此U2迅速下降，输出电压Uo也迅速下降，最后V3、V4截止， V进入饱和状态 DE段（饱和区）：当U≥1.4V时，随着U增加V1进入倒置工 作状态，V3导通，V,截止，V2、Vs饱和，因而输出低电平 UoL-0.3V
BC段(线性区)：当0.6V≤UI＜1.3V时，0.7V≤Ub2＜1.4V， V2开始导通，V5尚未导通。此时V2处于放大状态，其集电极 电压Uc2随着UI的增加而下降，并通过V3、V4射极跟随器使输 出电压UO也下降，下降斜率近似等于-R2 /R3。 CD段(转折区)：1.3V≤UI＜1.4V，当UI略大于1.3V时，V5开 始导通，此时V2发射极到地的等效电阻为R3∥Rbe5，比V5截止 时的R3小得多，因而V2放大倍数增加，近似为-R2 /(R3∥Rbe5 )， 因此Uc2迅速下降，输出电压UO也迅速下降，最后V3、V4截止， V5 。 DE段(饱和区)：当UI≥1.4V时，随着UI增加V1进入倒置工 作状态，V3导通，V4截止，V2、V5饱和，因而输出低电平 UOL=0.3V
