第三节 TTL集成逻辑门电路 1961年美国德克萨斯仪器公司首先制成集成电路。英文Integrated Circuit,简称IC。 集成电路的优点：体积小、重量轻、可靠性高，功耗低。目前单个集 成电路上已能作出数千万个三极管，而其面积只有数十平方毫米。 按集成度分类： 小规模集成电路SSl:Small Scale Integration; 中规模集成电路MS:Medium Scale Integration; 大规模集成电路LSl:Large Scale Integration; 超大规模集成电路VLS:Very Large Scale Integration, 按制造工艺分类： 双极型集成电路； 我们介绍TTL电路。 单极型集成电路； 我们介绍MOS电路
第三节 TTL集成逻辑门电路 1961年美国德克萨斯仪器公司首先制成集成电路。英文Integrated Circuit,简称IC。 集成电路的优点：体积小、重量轻、可靠性高，功耗低。目前单个集 成电路上已能作出数千万个三极管，而其面积只有数十平方毫米。 按集成度分类： 小规模集成电路SSI: Small Scale Integration; 中规模集成电路MSI: Medium Scale Integration; 大规模集成电路LSI: Large Scale Integration; 超大规模集成电路VLSI: Very Large Scale Integration, 按制造工艺分类： 双极型集成电路； 单极型集成电路； 我们介绍TTL电路。 我们介绍MOS电路
目前使用的门电路大多为集成门电路，最常用 的是TTL系列和CMOS系列。在两种不同系列的门电 路中，他们虽具有相同的逻辑功能而两者的结构、制 造工艺却不同，其外形尺寸、性能指标也有所差别。 因此有必要了解两种不同系列门电路的结构特点、 工作原理及主要特性，以便在实际设计中合理选择芯 片
目前使用的门电路大多为集成门电路，最常用 的是TTL系列和CMOS系列。在两种不同系列的门电 路中，他们虽具有相同的逻辑功能而两者的结构、制 造工艺却不同，其外形尺寸、性能指标也有所差别。 因此有必要了解两种不同系列门电路的结构特点、 工作原理及主要特性，以便在实际设计中合理选择芯 片

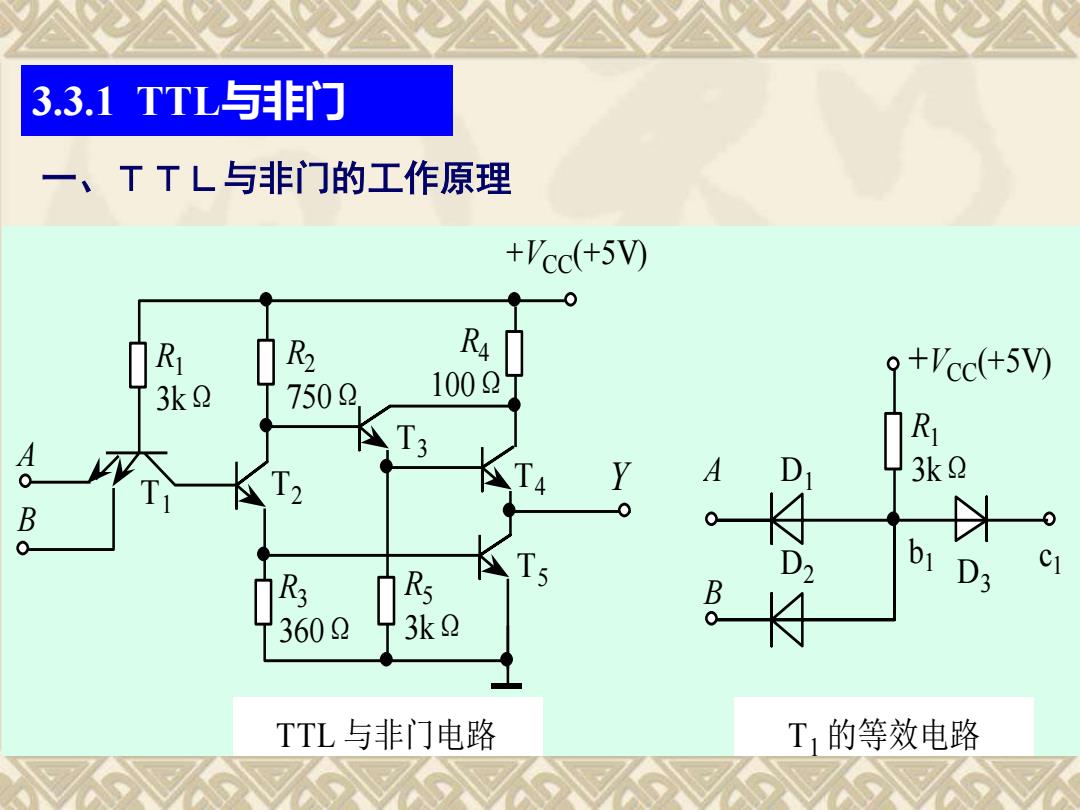

3.3.1TTL与非门 一、TTL与非门的工作原理 +'cc(+5V) R2 Ra 30 7502 1002 9+Vcc(+5V) A T; Y D 3k Q B 0 by R5 D3 B 3602 3k2 TTL与非门电路 T,的等效电路
T4 +VCC(+5V) b1 A B R1 3kΩ T3 T T2 1 Y R4 100Ω +VCC(+5V) T5 A B TTL 与非门电路 T1 的等效电路 D3 c1 R1 3kΩ R2 750Ω R3 360Ω R5 3kΩ D1 D2 3.3.1 TTL与非门 一、ＴＴＬ与非门的工作原理
+'cc(+5V) Ruv R2 RA 3k2 7502 1002 0.3V 3.6V Bo R3 Rs 3602 k2 ①输入信号不全为1：如u=0.3V,u=3.6V 则u1=0.3+0.7=1V,T2T截止，T3、T4导通 忽略i3,输出端的电位为：？ y≈5-0.7-0.7=3.6V 输出Y为高电平
①输入信号不全为1：如uA=0.3V，uB =3.6V R4 100Ω A T4 B R1 3kΩ T3 T1 T2 Y +VCC(+5V) T5 R2 750Ω R3 360Ω R5 3kΩ 0.7V 0.7V + + - - 3.6V 0.3V 1V 则uB1=0.3+0.7=1V，T2、T5截止，T3、T4导通 忽略iB3，输出端的电位为： uY≈5―0.7―0.7＝3.6V 输出Y为高电平
+'cc(+5V) 3k2 750 1002 2.1V 3.6V4 3.6V Bo 0 3602 3k2 ②输入信号全为1：如uA=uB=3.6V 则uB1=2.1V,T2、T5导通，T3、T4截止 输出端的电位为：uY=UCES=0.3V 输出Y为低电平
A T4 B R1 3kΩ T T3 2 T1 Y R4 100Ω +VCC(+5V) T5 R2 750Ω R3 360Ω R5 3kΩ 0.7V 0.7V + + - - + - 0.3V + - 0.3V 3.6V 3.6V ②输入信号全为1：如uA=uB=3.6V 2.1V 则uB1=2.1V，T2、T5导通，T3、T4截止 输出端的电位为：uY=UCES＝0.3V 输出Y为低电平
