·各部件简介一复位及其芯片配置 时钟集统 调试测试接口 嵌入式控制器 供电集统 复位及其 (电源) 配置华统 存储器条统 微控制器在上电时状态并不确定，这造成微控制器 不能正确工作。为解决这个问题，所有微控制器均有一 个复位逻辑，它负责将微控制器初始化为某个确定的状 态。这个复位逻辑需要一个复位信号才能工作。一些微 控制器自己在上电时会产生复位信号，但大多数微控制 器需要外部输入这个信号。这个信号的稳定性和可靠性 对微控制器的正常工作有重大影响
嵌入式控制器 时钟系统 调试测试接口 复位及其 配置系统 存储器系统 供电系统 (电源) • 各部件简介——复位及其芯片配置 微控制器在上电时状态并不确定，这造成微控制器 不能正确工作。为解决这个问题，所有微控制器均有一 个复位逻辑，它负责将微控制器初始化为某个确定的状 态。这个复位逻辑需要一个复位信号才能工作。一些微 控制器自己在上电时会产生复位信号，但大多数微控制 器需要外部输入这个信号。这个信号的稳定性和可靠性 对微控制器的正常工作有重大影响。 复位及其 配置系统

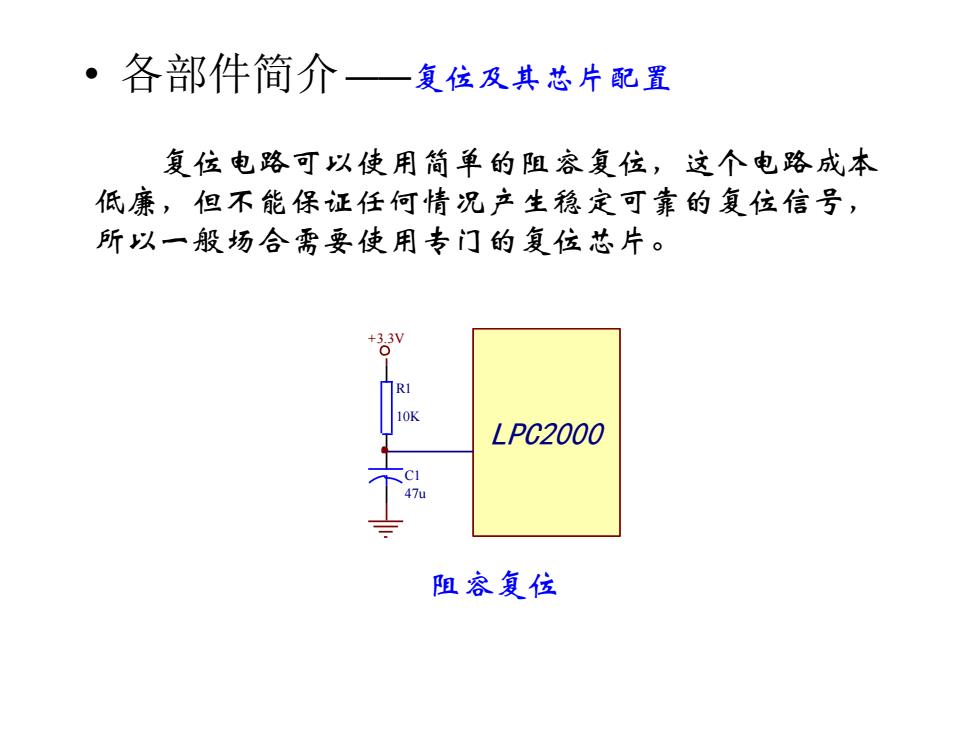

·各部件简介一复位及其芯片配置 复位电路可以使用简单的阻容复位，这个电路成本 低廉，但不能保证任何情况产生稳定可靠的复位信号， 所以一般场合需要使用专门的复位芯片。 +3.3V 10K LPC2000 47u 阻容复位
• 各部件简介——复位及其芯片配置 复位电路可以使用简单的阻容复位，这个电路成本 低廉，但不能保证任何情况产生稳定可靠的复位信号， 所以一般场合需要使用专门的复位芯片。 阻容复位 R1 10K +3.3V LPC2000 C1 47u

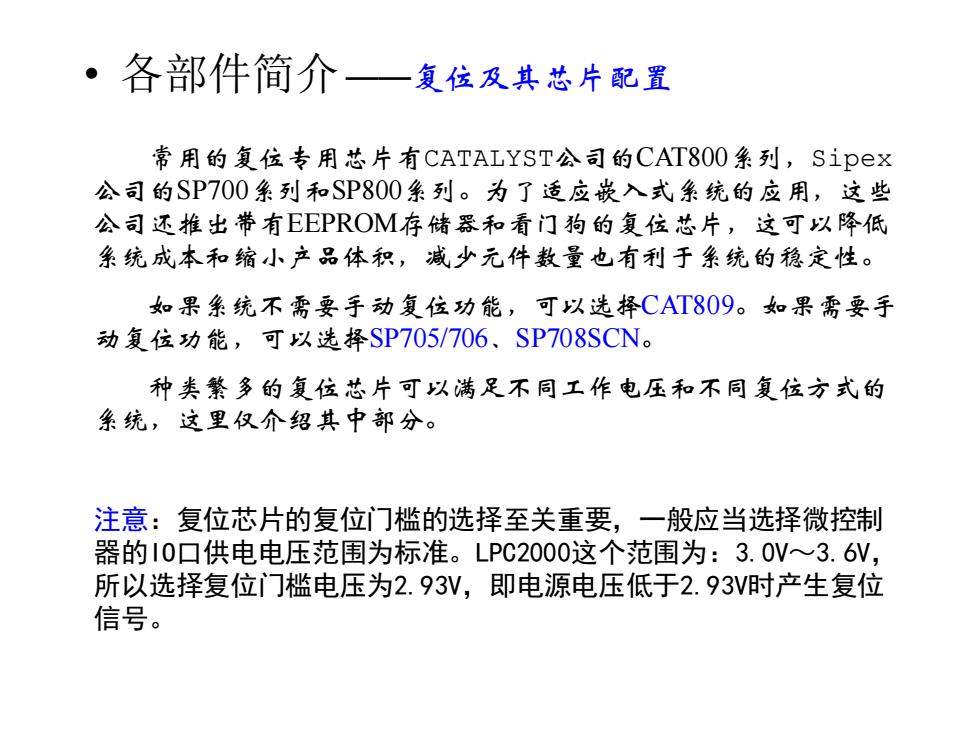

·各部件简介一复位及其芯片配置 常用的复位专用芯片有CATALYST公司的CAT800系列，Sipe 公司的SP700系列和SP800系列。为了适应嵌入式系统的应用，这些 公司还推出带有EEPROM存储器和看门狗的复位芯片，这可以降低 系统成本和缩小产品体积，减少元件数量也有利于系统的稳定性。 如果条统不需要手动复位功能，可以选择CAT809。如果需要手 动复位功能，可以选择SP705/706、SP708SCN。 种类繁多的复位芯片可以满足不同工作电压和不同复位方式的 条统，这里仅介绍其中部分。 注意：复位芯片的复位门槛的选择至关重要，一般应当选择微控制 器的10口供电电压范围为标准。LPC2000这个范围为：3.0V~3.6V, 所以选择复位门槛电压为2.93V,即电源电压低于2.93V时产生复位 信号
• 各部件简介——复位及其芯片配置 常用的复位专用芯片有CATALYST公司的CAT800系列，Sipex 公司的SP700系列和SP800系列。为了适应嵌入式系统的应用，这些 公司还推出带有EEPROM存储器和看门狗的复位芯片，这可以降低 系统成本和缩小产品体积，减少元件数量也有利于系统的稳定性。 如果系统不需要手动复位功能，可以选择CAT809。如果需要手 动复位功能，可以选择SP705/706、SP708SCN。 种类繁多的复位芯片可以满足不同工作电压和不同复位方式的 系统，这里仅介绍其中部分。 注意：复位芯片的复位门槛的选择至关重要，一般应当选择微控制 器的IO口供电电压范围为标准。LPC2000这个范围为：3.0V～3.6V， 所以选择复位门槛电压为2.93V，即电源电压低于2.93V时产生复位 信号

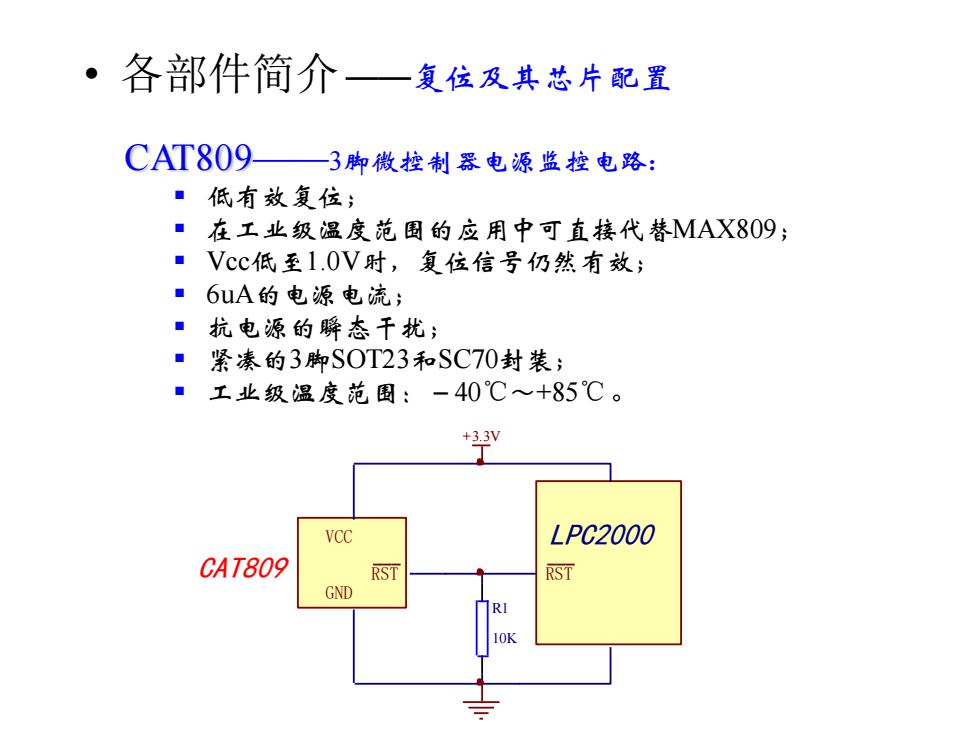

·各部件简介一复位及共芯片配置 CAT809—3脚微控制器电源监控电路： ■低有效复位； ·在工业级温度范围的应用中可直接代替MAX809; ■Vcc低至1.0V时，复位信号仍然有效； ■ 6uA的电源电流； ■ 抗电源的瞬态干扰； ■紧凑的3脚SOT23和SC70封装； ■工业级温度范围：-40℃~+85℃。 +33V VCC LPC2000 CAT809 RST RST GND RI 10K
• 各部件简介——复位及其芯片配置 CAT809——3脚微控制器电源监控电路： ▪ 低有效复位； ▪ 在工业级温度范围的应用中可直接代替MAX809； ▪ Vcc低至1.0V时，复位信号仍然有效； ▪ 6uA的电源电流； ▪ 抗电源的瞬态干扰； ▪ 紧凑的3脚SOT23和SC70封装； ▪ 工业级温度范围：－40℃～+85℃。 GND VCC RST LPC2000 RST +3.3V CAT809 R1 10K

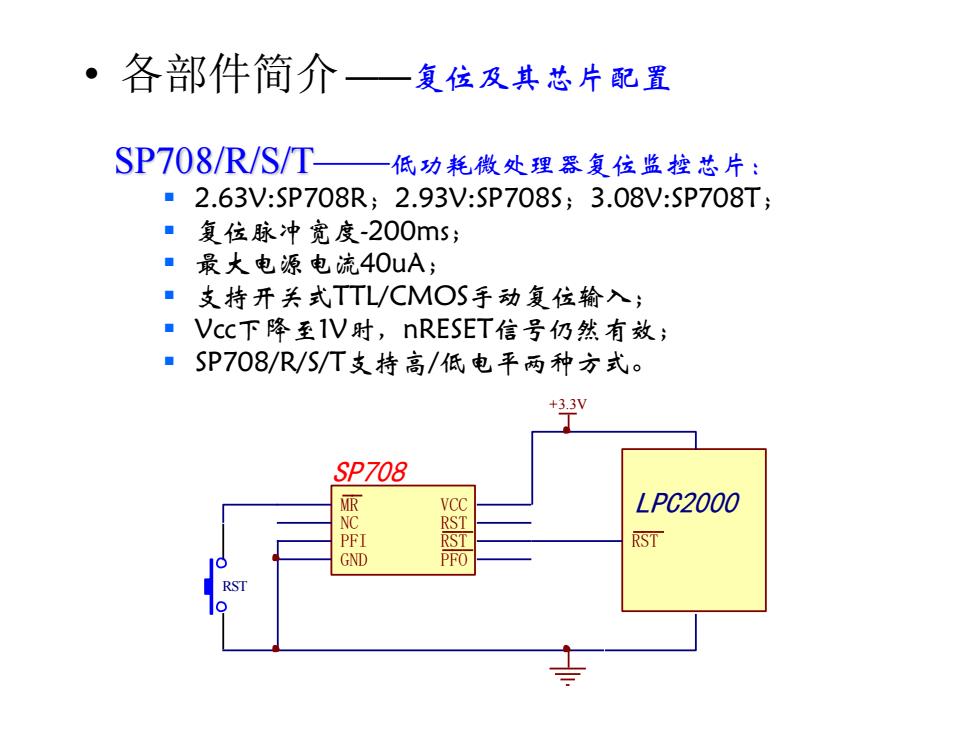

·各部件简介一复位及共芯片配置 SP708/R/S/T—低功耗微处理器复位监控芯片： ■2.63V:SP708R；2.93V:SP708s;3.08V:SP708T; 复位脉冲宽度-200ms; ■最大电源电流40uA; ■支持开关式TTL/CMOS手动复位输入； ·Vcc下降至1V时，nRESET信号仍然有效； ■ SP708/R/S/T支持高/低电平两种方式。 +3.3V SP708 VCC LPC2000 N RST FI RST RST GND PFO RST
• 各部件简介——复位及其芯片配置 MR NC PFI GND VCC RST RST PFO RST LPC2000 RST +3.3V SP708 SP708/R/S/T——低功耗微处理器复位监控芯片： ▪ 2.63V:SP708R；2.93V:SP708S；3.08V:SP708T； ▪ 复位脉冲宽度-200ms； ▪ 最大电源电流40uA； ▪ 支持开关式TTL/CMOS手动复位输入； ▪ Vcc下降至1V时，nRESET信号仍然有效； ▪ SP708/R/S/T支持高/低电平两种方式
