JTG 中华人民共和国行业标准 JTGD61-2005 公路圬工桥涵设计规范 Code for Design of Highway Masonry Bridges and Culverts 2005-08-16发布 2005-11-01实施 中华人民共和国交通部发布
关于发布《公路圬工桥涵设计规范》 (JTGD61一2005)的公告 第12号 现发布《公路圬工桥涵设计规范》(JTGD61一2005)，自2005年11月1日起施行，原 《公路砖石及混凝土桥涵设计规范》(JT022一85)同时废止。 《公路圬工桥涵设计规范》(JTGD61一2005)中第3.2.1、3.3.1、3.3.2、3.3.3、3.3.4 4.0.3、4.0.4、5.3.4为强制性条文，必须按照国家有关工程建设标准强制性条文的有关规 定严格执行。《工程建设标准强制性条文》（公路工程部分）2002版中关于《公路砖石及混 凝土桥涵设计规范》(JT022一85)的强制性条文同时废止。 《公路圬工桥涵设计规范》(JTGD61一2005)由中交公路规划设计院负责编制，规范的 解释权和管理权归交通部，日常解释及管理工作由中交公路规划设计院负责。 请各有关单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告 中交公路规划设计院（地址：北京市东四前炒面胡同33号，邮政编码：100010，联系电话： 01065279988转1210分机)，以便修订时参考。 特此公告。 中华人民共和国交通部 二OO五年八月十六日

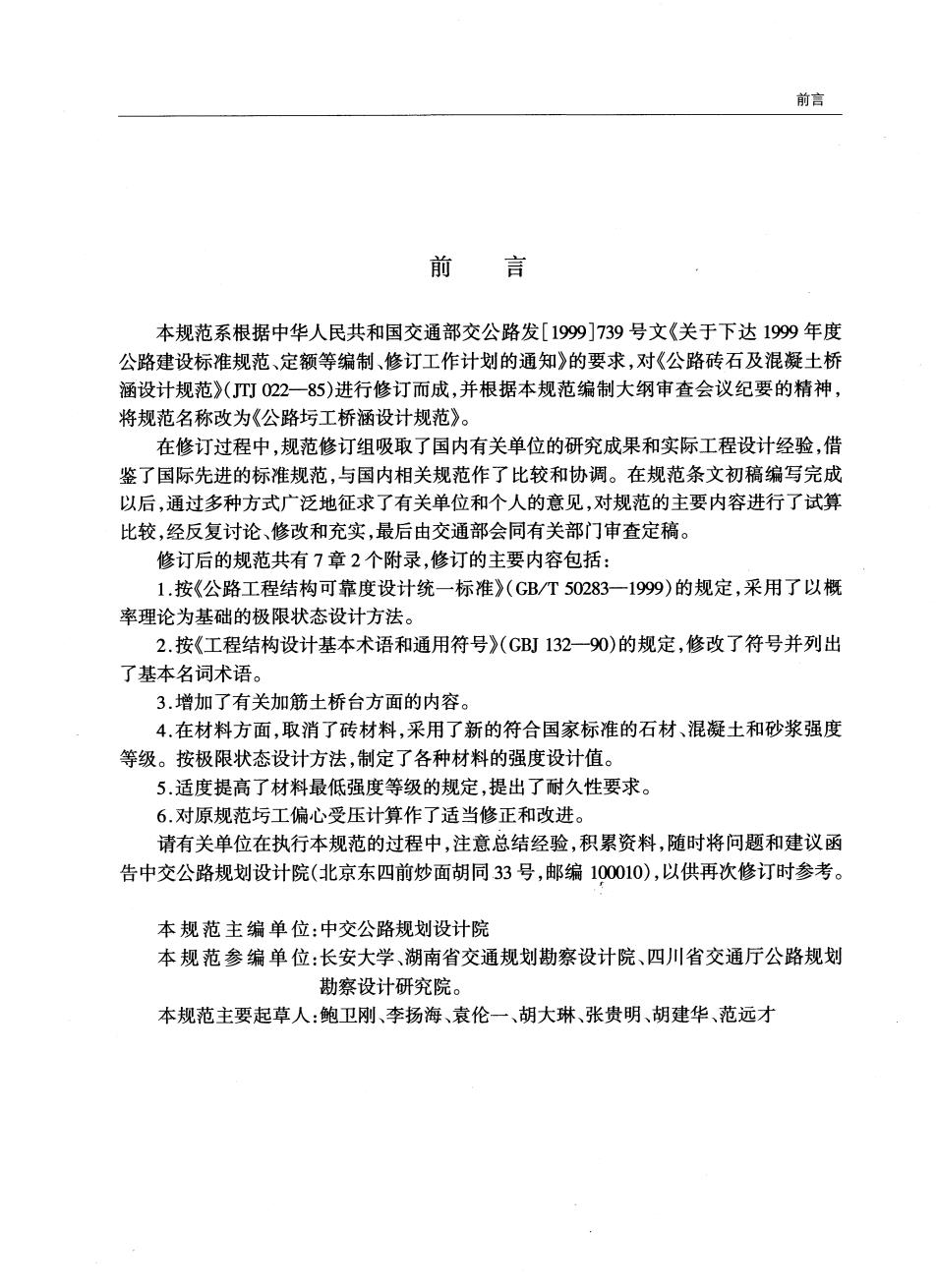

前言 前言 本规范系根据中华人民共和国交通部交公路发[1999]739号文《关于下达1999年度 公路建设标准规范、定额等编制、修订工作计划的通知》的要求，对《公路砖石及混凝土桥 涵设计规范》(J可022一85)进行修订而成，并根据本规范编制大纲审查会议纪要的精神 将规范名称改为《公路圬工桥涵设计规范》。 在修订过程中，规范修订组吸取了国内有关单位的研究成果和实际工程设计经验，借 鉴了国际先进的标准规范，与国内相关规范作了比较和协调。在规范条文初稿编写完成 以后，通过多种方式广泛地征求了有关单位和个人的意见，对规范的主要内容进行了试算 比较，经反复讨论、修改和充实，最后由交通部会同有关部门审查定稿。 修订后的规范共有7章2个附录，修订的主要内容包括： 1.按《公路工程结构可靠度设计统一标准》(GB/T50283一1999)的规定，采用了以概 率理论为基础的极限状态设计方法。 2.按《工程结构设计基本术语和通用符号》(GB132-90)的规定，修改了符号并列出 了基本名词术语。 3.增加了有关加筋土桥台方面的内容。 4,在材料方面，取消了砖材料，采用了新的符合国家标准的石材、混凝土和砂浆强度 等级。按极限状态设计方法，制定了各种材料的强度设计值。 5.适度提高了材料最低强度等级的规定，提出了耐久性要求。 6.对原规范圬工偏心受压计算作了适当修正和改进。 请有关单位在执行本规范的过程中，注意总结经验，积累资料，随时将问题和建议函 告中交公路规划设计院（北京东四前炒面胡同33号，邮编100010），以供再次修订时参考。 本规范主编单位：中交公路规划设计院 本规范参编单位：长安大学、湖南省交通规划勘察设计院、四川省交通厅公路规划 勘察设计研究院。 本规范主要起草人：鲍卫刚、李扬海、袁伦一、胡大琳、张贵明、胡建华、范远才
目录 录 1总则… …1 2术语和符号 2.1术语 …2 2.2符号…3 3材料……5 3.1材料强度等级 …5 3.2材料基本要求………+………*”6 33材料设计指标… 7 4构件设计与计算…11 5拱桥…18 5.1拱桥计算 …18 5,2洪桥沟浩+…********”20 5.3拱桥施工阶段验算…22 6墩台…23 6.】一般规定…23 6.2梁、板式桥墩台 … …24 6.3拱桥墩台…27 7涵洞29 附录A石材试件强度的换算系数及石砌体分类…3引 附录B拱桥预拱度的计算与设置……32 本规范用词说明… …35 附件《公路圬工桥涵设计规范》(JTGD61一2005)条文说明

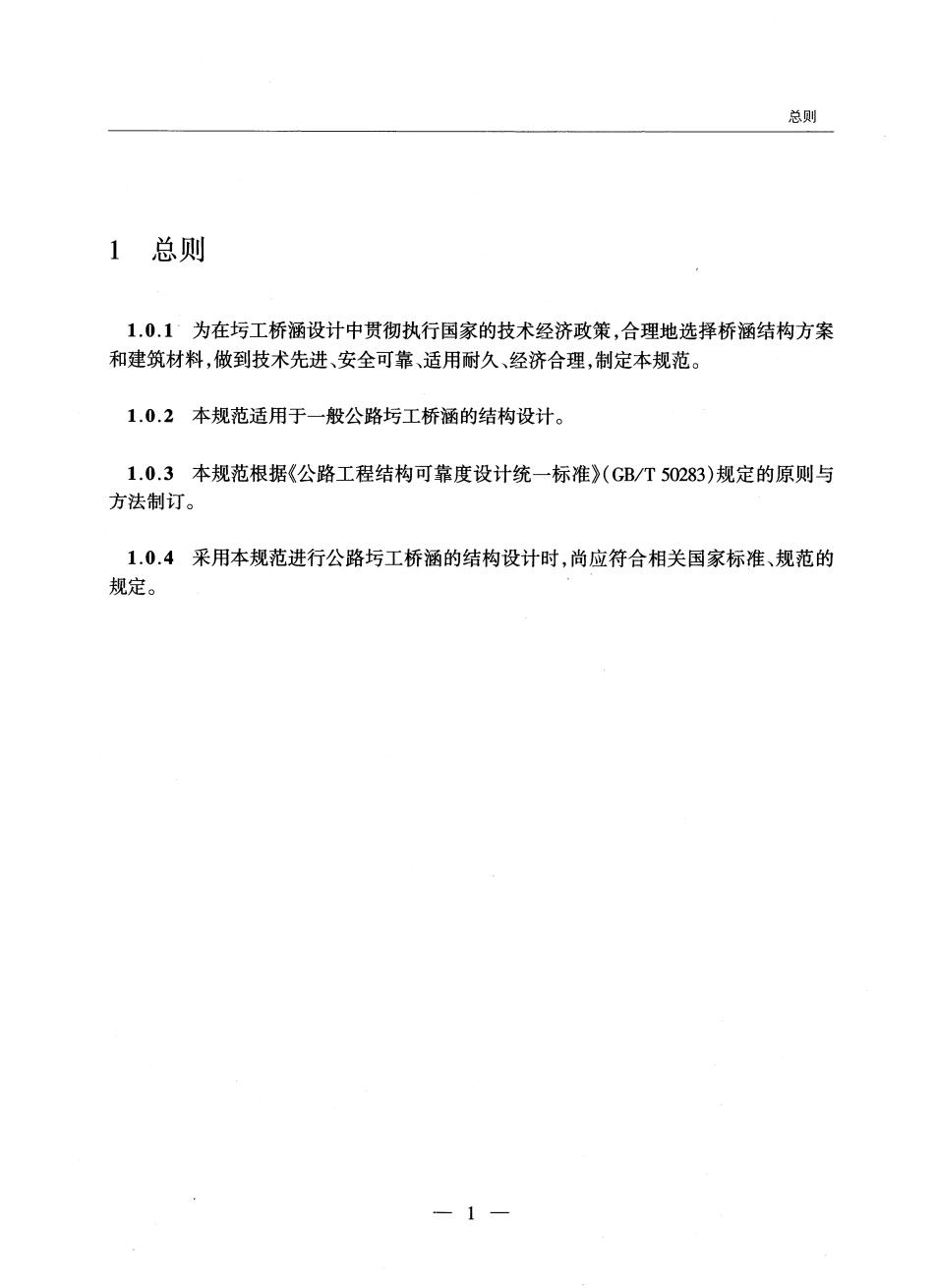

总则 1总则 1.0.1为在圬工桥涵设计中贯彻执行国家的技术经济政策，合理地选择桥涵结构方案 和建筑材料，做到技术先进、安全可靠、适用耐久、经济合理，制定本规范。 1.0.2本规范适用于一般公路圬工桥涵的结构设计。 1.0.3本规范根据《公路工程结构可靠度设计统一标准》(GB/个50283)规定的原则与 方法制订。 1.0.4采用本规范进行公路圬工桥涵的结构设计时，尚应符合相关国家标准、规范的 规定。 一1
