复旦大学电子工程系陈光梦 多路BJT电流源 BJT反向饱和电流正比于发射区面积，改变 发射区面积获得不同比例的输出电流 02 13-12-16 模拟电子学基础 11
复旦大学电子工程系 陈光梦 13-12-16 模拟电子学基础 11 多路BJT电流源 n BJT反向饱和电流正比于发射区面积，改变 发射区面积获得不同比例的输出电流 VCC I ref I O2 T1 T2 R I O3 T3
复旦大学电子工程系陈光梦 电流源电路的改进 由于在实际集成电路中，对于电流源的性能有各 种不同的要求，所以实际的电流源需要在上述基 本电流源的基础上加以改进： 提高电流源的输出阻抗 比例电流源 ·与电源无关的电流源 减小晶体管B的影响 13-12-16 模拟电子学基础 12
复旦大学电子工程系 陈光梦 13-12-16 模拟电子学基础 12 电流源电路的改进 由于在实际集成电路中，对于电流源的性能有各 种不同的要求，所以实际的电流源需要在上述基 本电流源的基础上加以改进： n提高电流源的输出阻抗 n比例电流源 n与电源无关的电流源 n减小晶体管β 的影响

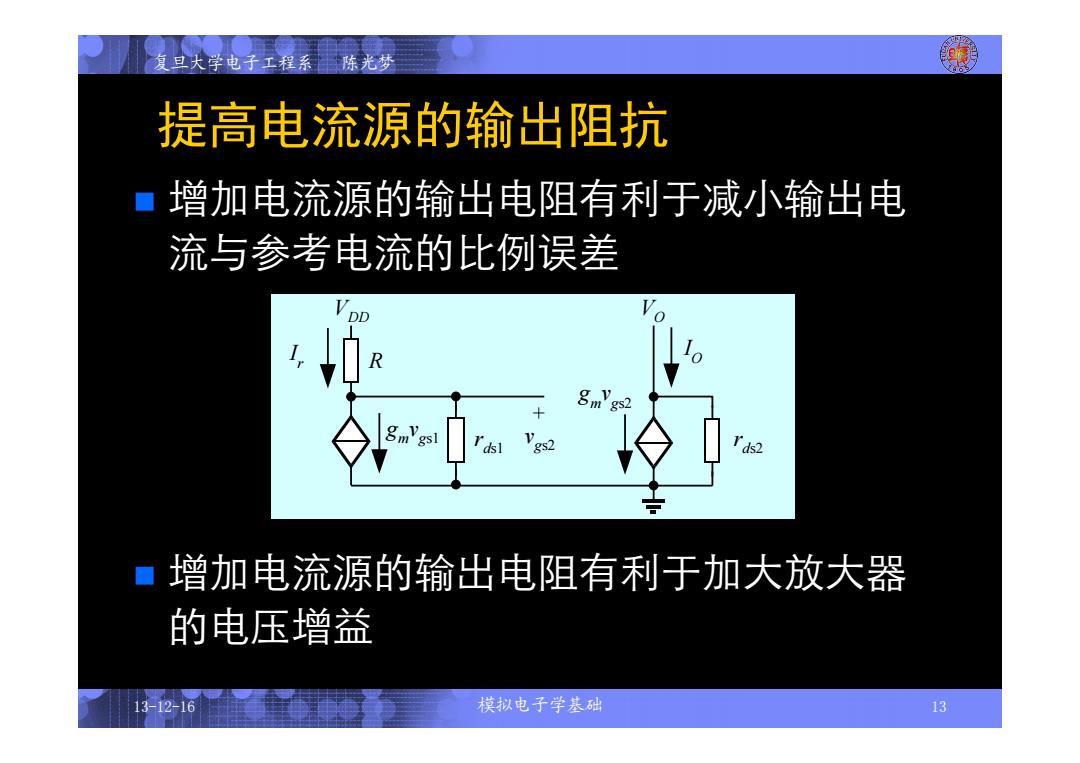

复旦大学电子工程系陈光梦 提高电流源的输出阻抗 增加电流源的输出电阻有利于减小输出电 流与参考电流的比例误差 DD 0 R 8m ds2 ·增加电流源的输出电阻有利于加大放大器 的电压增益 13-12-16 模拟电子学基础 13
复旦大学电子工程系 陈光梦 13-12-16 模拟电子学基础 13 提高电流源的输出阻抗 n 增加电流源的输出电阻有利于减小输出电 流与参考电流的比例误差 n 增加电流源的输出电阻有利于加大放大器 的电压增益 R gm v gs1 rds2 rds1 gm v gs2 VDD IO VO v gs2 + I r

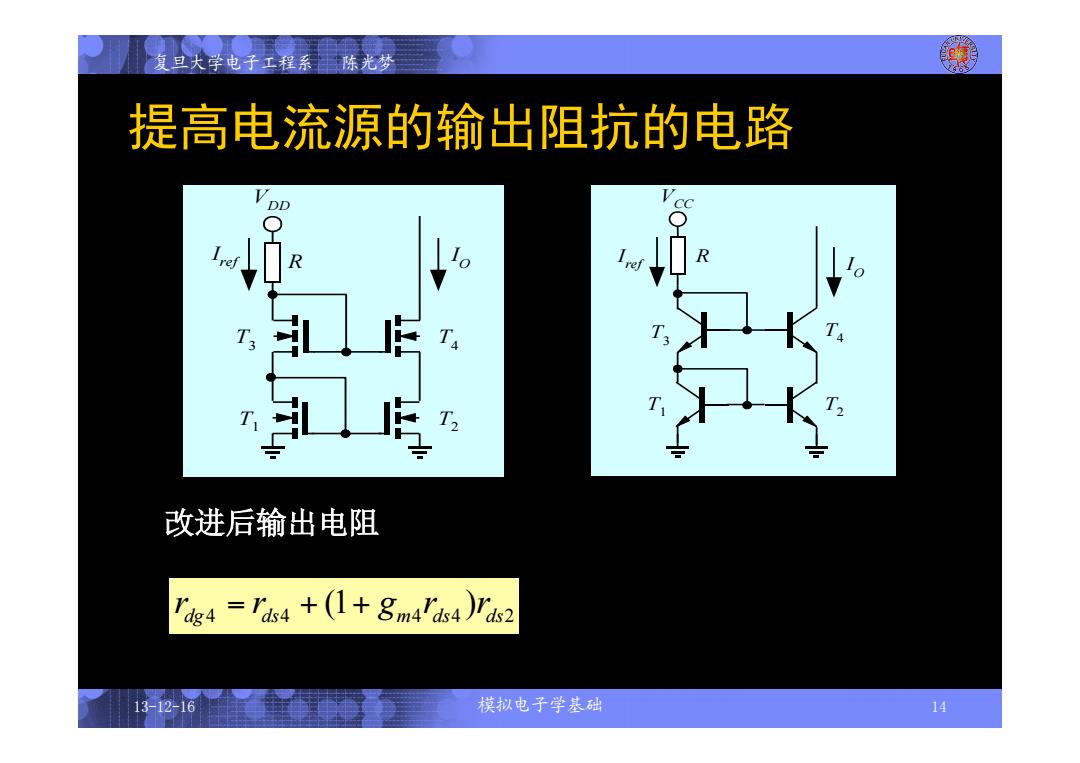

复旦大学电子工程系陈光梦 提高电流源的输出阻抗的电路 DD T T 改进后输出电阻 "ide4=1as4+(1+8m4's4)ak2 13-12-16 模拟电子学基础 14
复旦大学电子工程系 陈光梦 13-12-16 模拟电子学基础 14 提高电流源的输出阻抗的电路 VDD I ref I O T1 T2 R T3 T4 VCC I ref I O T1 T2 R T T3 4 改进后输出电阻 4 4 44 2 (1 ) dg ds m ds ds r r gr r = ++
复旦大学电子工程系陈光梦 比例电流源 改变发射结面积的比例电流 Vcc 镜的缺点 口比例关系比较简单 口比例过大时会占用过多的芯 片面积 D 2 o i 带发射极电阻的比例电流镜 口电流比等于电阻比的倒数 口通过改变电阻可方便地得到 需要的工作电流值 R 13-12-16 模拟电子学基础 15
复旦大学电子工程系 陈光梦 13-12-16 模拟电子学基础 15 比例电流源 n 改变发射结面积的比例电流 镜的缺点 ¨ 比例关系比较简单 ¨ 比例过大时会占用过多的芯 片面积 n 带发射极电阻的比例电流镜 ¨ 电流比等于电阻比的倒数 ¨ 通过改变电阻可方便地得到 需要的工作电流值 VCC Iref IO T1 T2 R R1 R2 1 2 O ref R I I R ≈
