b)位错环（混合型位错）的滑移 带移面 移面 滑移方向 A、B处为刃型位错，C、D处为螺型位错，其余各 处为混合型位错 位错环可以沿法线方向向外扩张而离开晶体；也可 以反向缩小而消失
b) 位错环（混合型位错）的滑移 A、B处为刃型位错，C、D处为螺型位错，其余各 处为混合型位错 位错环可以沿法线方向向外扩张而离开晶体；也可 以反向缩小而消失

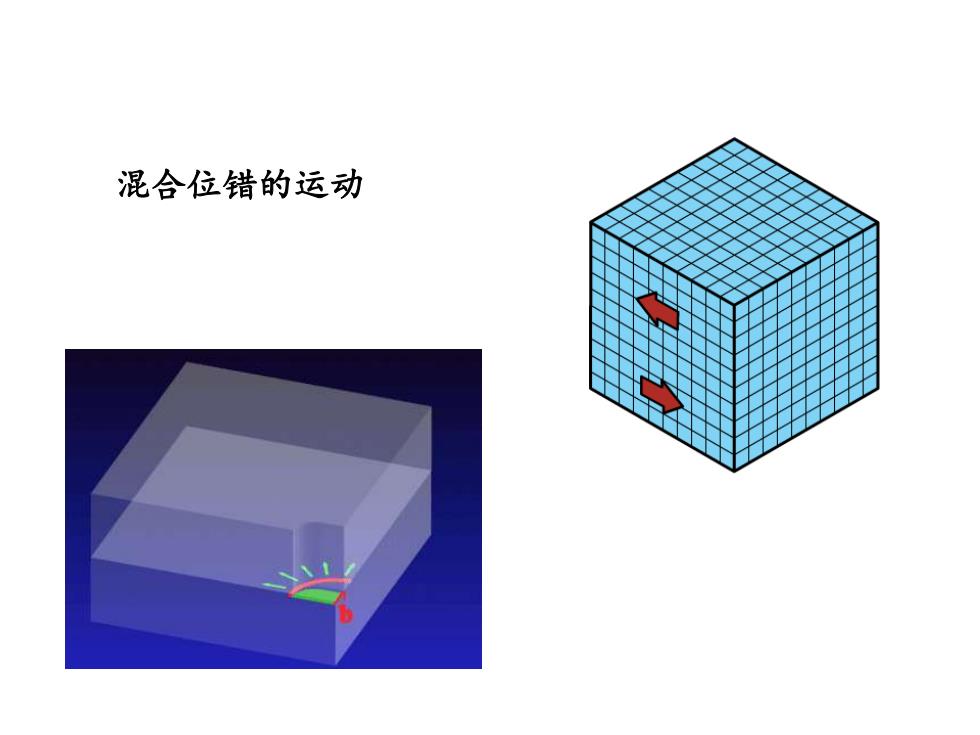

混合位错的运动
混合位错的运动

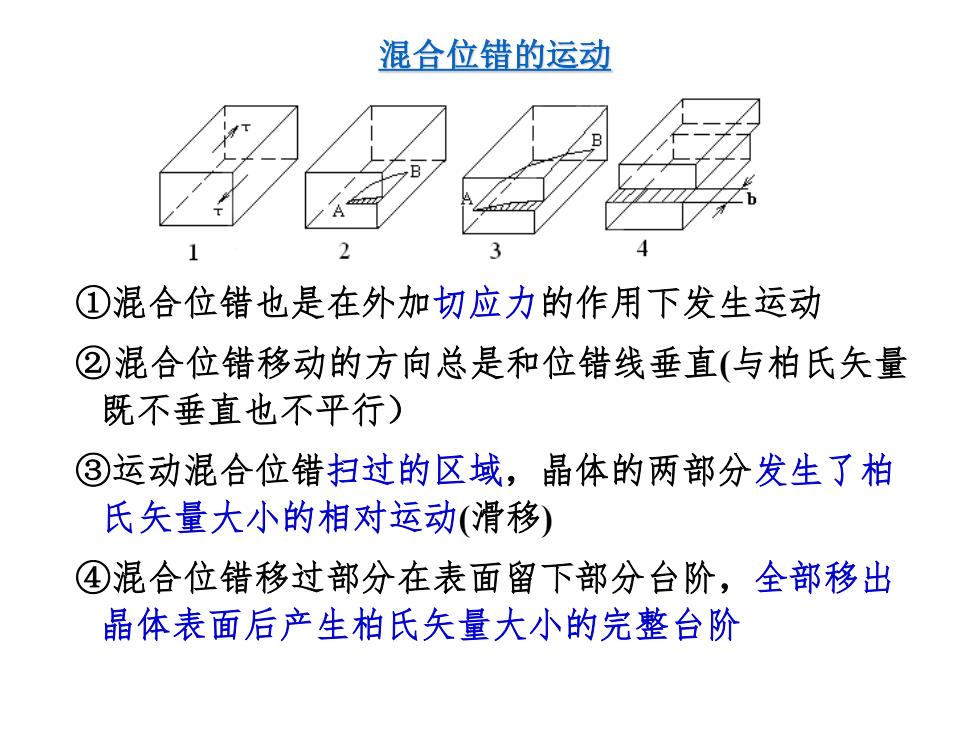

混合位错的运动 ①混合位错也是在外加切应力的作用下发生运动 ②混合位错移动的方向总是和位错线垂直（与柏氏矢量 既不垂直也不平行) ③运动混合位错扫过的区域，晶体的两部分发生了柏 氏矢量大小的相对运动（滑移） ④混合位错移过部分在表面留下部分台阶，全部移出 晶体表面后产生柏氏矢量大小的完整台阶
①混合位错也是在外加切应力的作用下发生运动 ②混合位错移动的方向总是和位错线垂直(与柏氏矢量 既不垂直也不平行） ③运动混合位错扫过的区域，晶体的两部分发生了柏 氏矢量大小的相对运动(滑移) ④混合位错移过部分在表面留下部分台阶，全部移出 晶体表面后产生柏氏矢量大小的完整台阶 混合位错的运动

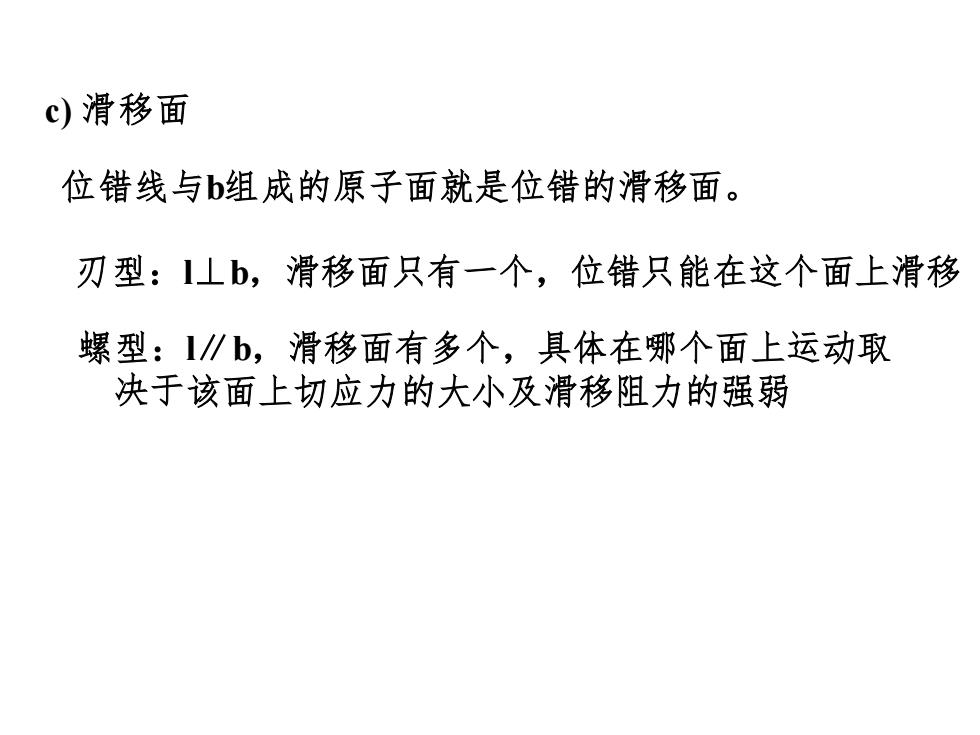

c)滑移面 位错线与b组成的原子面就是位错的滑移面。 刃型：1⊥b,滑移面只有一个，位错只能在这个面上滑移 螺型：1∥b,滑移面有多个，具体在哪个面上运动取 决于该面上切应力的大小及滑移阻力的强弱
c) 滑移面 位错线与b组成的原子面就是位错的滑移面。 刃型：l⊥b，滑移面只有一个，位错只能在这个面上滑移 螺型：l∥b，滑移面有多个，具体在哪个面上运动取 决于该面上切应力的大小及滑移阻力的强弱
刃位错 螺位错 混合位错 。位错的滑移特点 1)刃位错运动方向与外力及柏氏矢量b平行，正、 负刃位错运动方向相反。 2)螺位错运动方向与外力及柏氏矢量b垂直，左、右 螺型位错运动方向相反。 3)混合位错运动方向与外力及柏氏矢量b成一定角度 (即沿位错线法线方向运动)。 4)晶体的滑移方向与外力x及位错的柏氏矢量b相一致 ，但并不一定与位错的运动方向相同
• 位错的滑移特点 1）刃位错运动方向与外力及柏氏矢量b平行，正、 负刃位错运动方向相反。 2）螺位错运动方向与外力及柏氏矢量b垂直，左、右 螺型位错运动方向相反。 3）混合位错运动方向与外力及柏氏矢量b成一定角度 （即沿位错线法线方向运动）。 4）晶体的滑移方向与外力及位错的柏氏矢量b相一致 ，但并不一定与位错的运动方向相同
