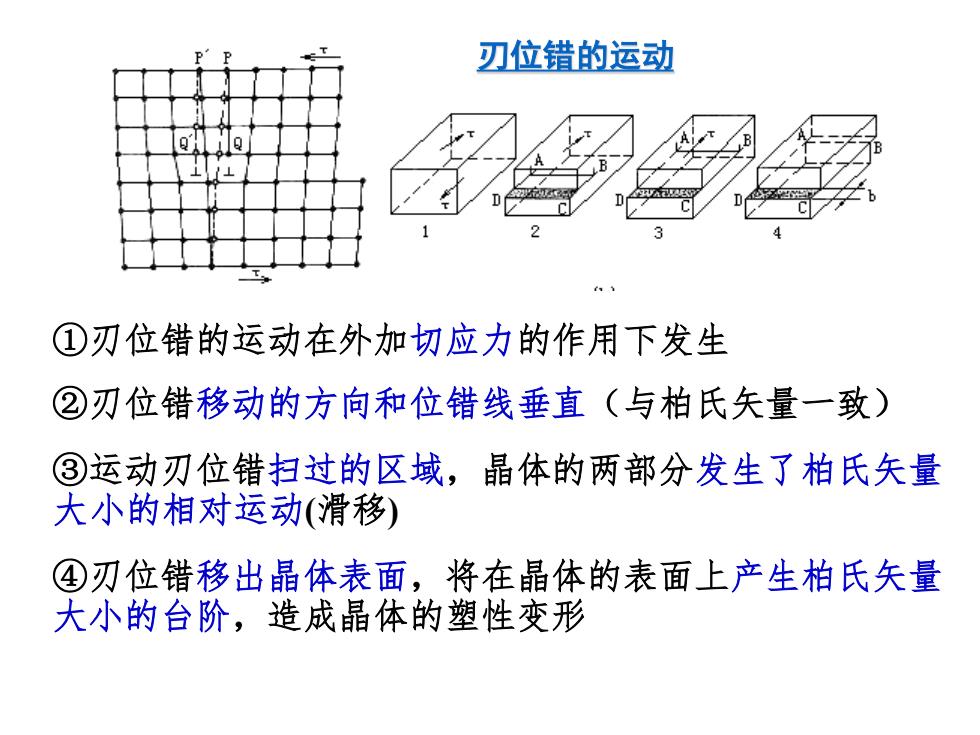

刃位错的运动 Q ①刃位错的运动在外加切应力的作用下发生 ②刃位错移动的方向和位错线垂直（与柏氏矢量一致) ③运动刃位错扫过的区域，晶体的两部分发生了柏氏矢量 大小的相对运动（滑移） ④刃位错移出晶体表面，将在晶体的表面上产生柏氏矢量 大小的台阶，造成晶体的塑性变形
①刃位错的运动在外加切应力的作用下发生 ②刃位错移动的方向和位错线垂直（与柏氏矢量一致） ③运动刃位错扫过的区域，晶体的两部分发生了柏氏矢量 大小的相对运动(滑移) ④刃位错移出晶体表面，将在晶体的表面上产生柏氏矢量 大小的台阶，造成晶体的塑性变形 刃位错的运动

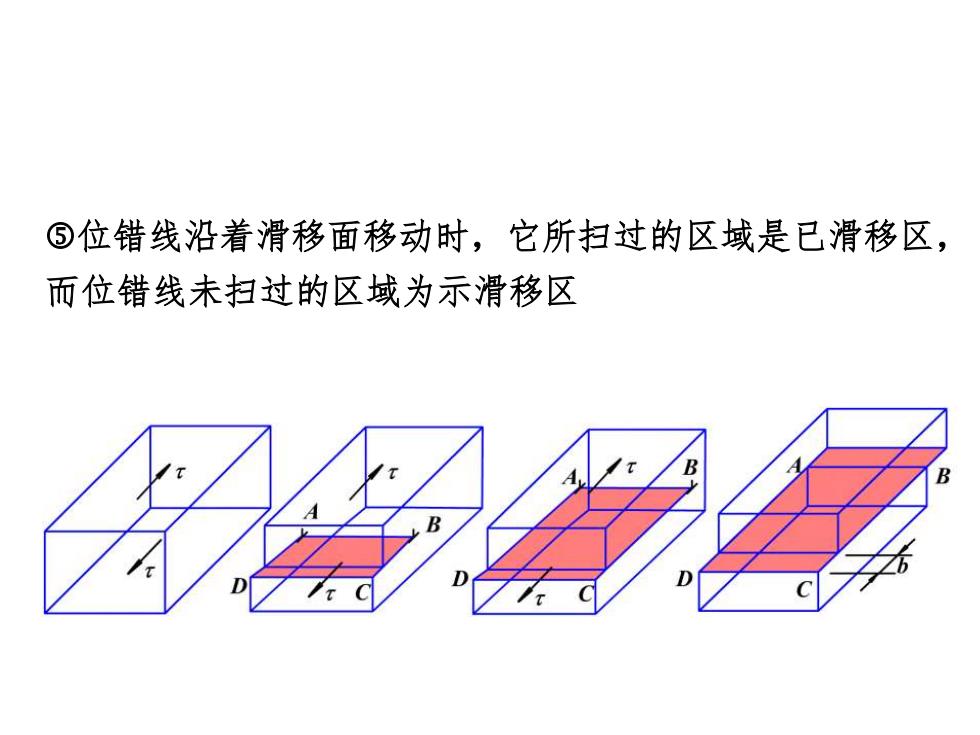

⑤位错线沿着滑移面移动时，它所扫过的区域是已滑移区， 而位错线未扫过的区域为示滑移区 B D
位错线沿着滑移面移动时，它所扫过的区域是已滑移区， 而位错线未扫过的区域为示滑移区

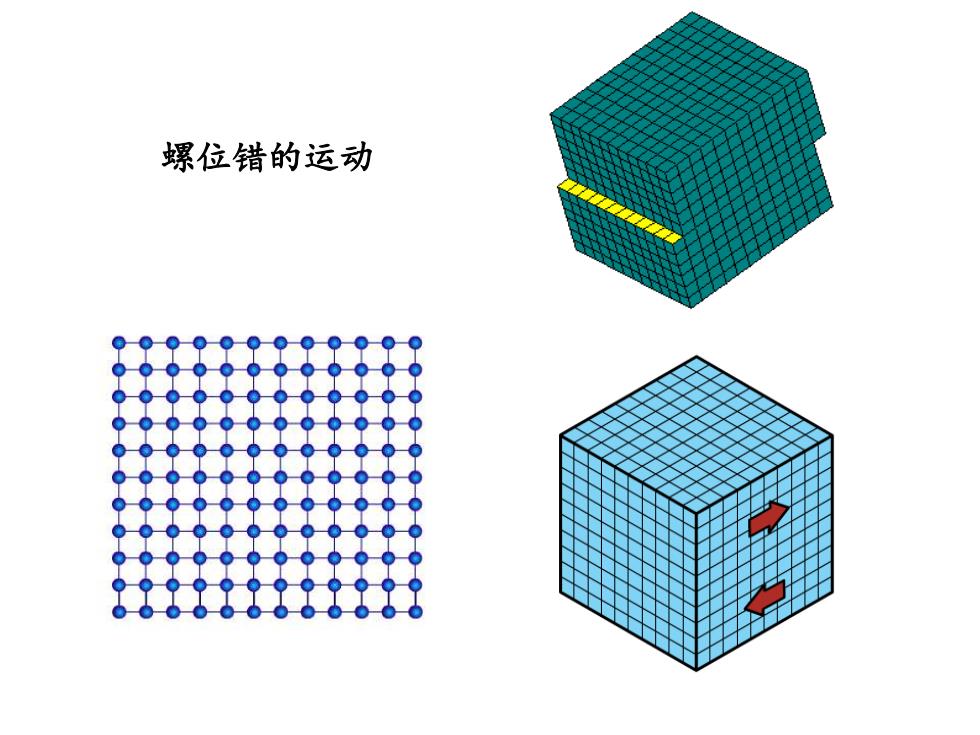

螺位错的运动
螺位错的运动

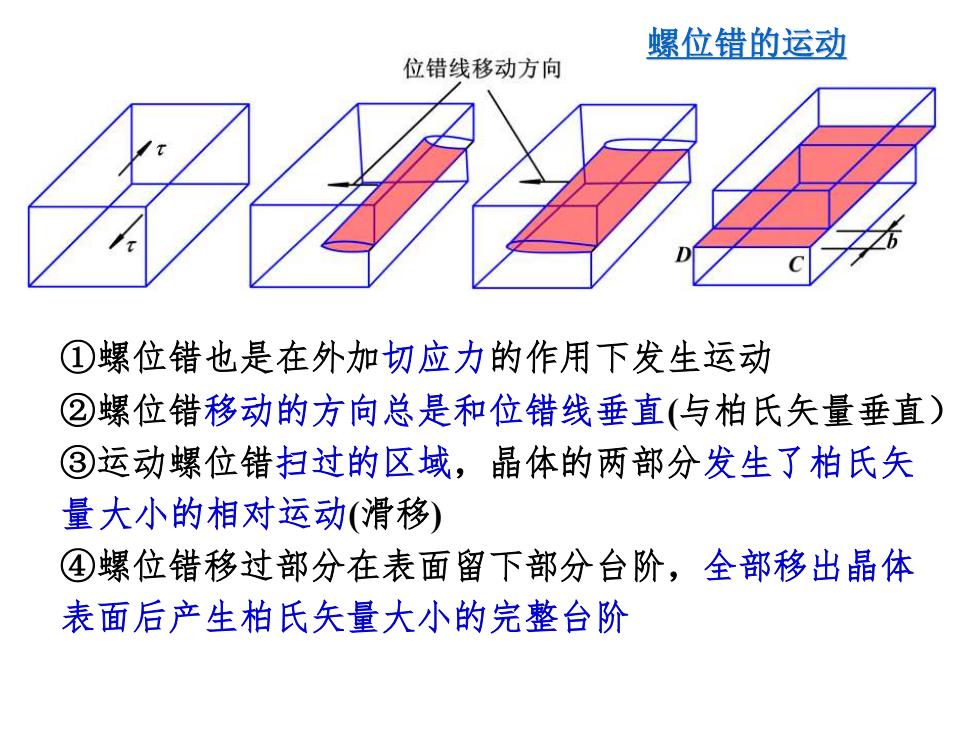

螺位错的运动 位错线移动方向 ①螺位错也是在外加切应力的作用下发生运动 ②螺位错移动的方向总是和位错线垂直（与柏氏矢量垂直） ③运动螺位错扫过的区域，晶体的两部分发生了柏氏矢 量大小的相对运动（滑移） ④螺位错移过部分在表面留下部分台阶，全部移出晶体 表面后产生柏氏矢量大小的完整台阶
①螺位错也是在外加切应力的作用下发生运动 ②螺位错移动的方向总是和位错线垂直(与柏氏矢量垂直） ③运动螺位错扫过的区域，晶体的两部分发生了柏氏矢 量大小的相对运动(滑移) ④螺位错移过部分在表面留下部分台阶，全部移出晶体 表面后产生柏氏矢量大小的完整台阶 螺位错的运动

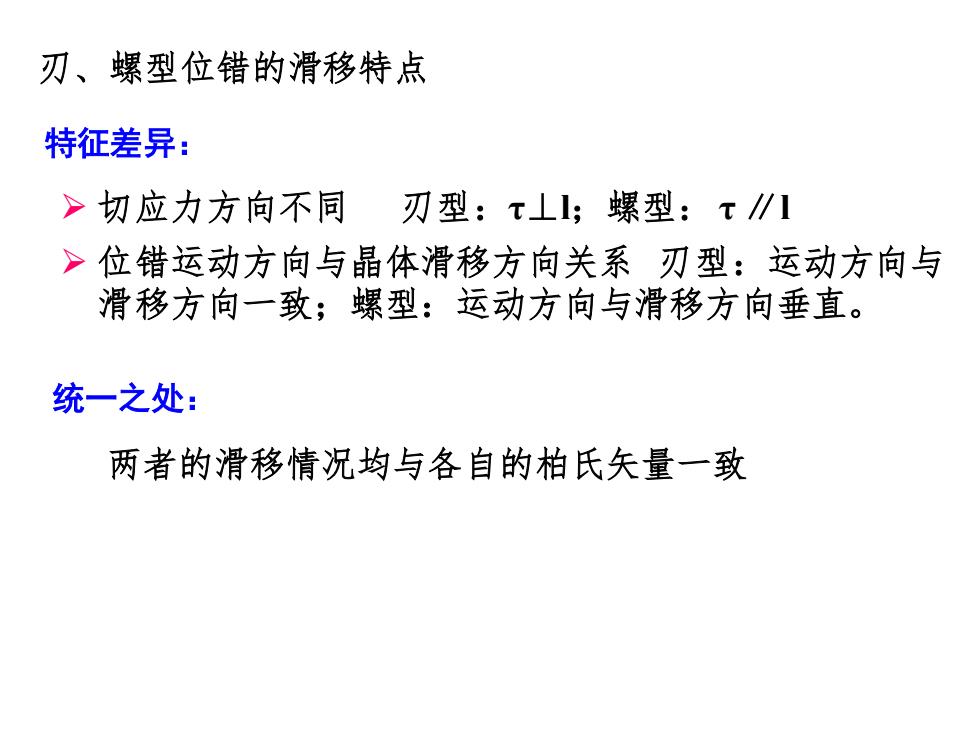

刃、螺型位错的滑移特点 特征差异： >切应力方向不同 刃型：T⊥；螺型：T∥1 >位错运动方向与晶体滑移方向关系刃型：运动方向与 滑移方向一致；螺型：运动方向与滑移方向垂直。 统一之处： 两者的滑移情况均与各自的柏氏矢量一致
刃、螺型位错的滑移特点 特征差异： ➢ 切应力方向不同 刃型：τ⊥l；螺型： τ ∥l ➢ 位错运动方向与晶体滑移方向关系 刃型：运动方向与 滑移方向一致；螺型：运动方向与滑移方向垂直。 统一之处： 两者的滑移情况均与各自的柏氏矢量一致
