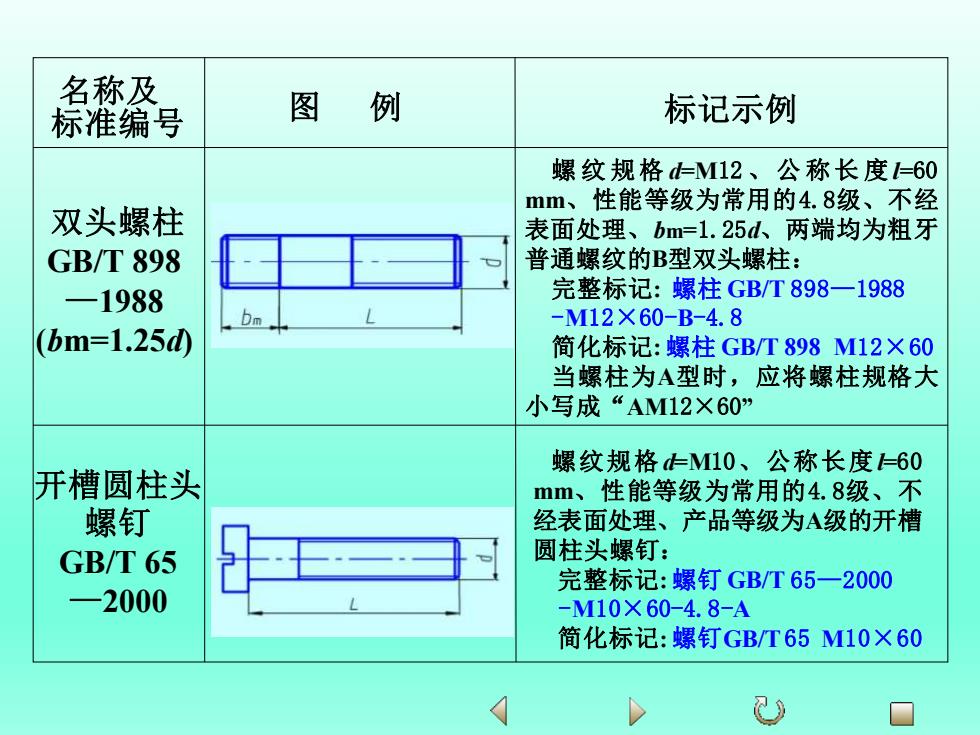

名称及 标准编号 图例 标记示例 螺纹规格d=M12、公称长度60 mm、性能等级为常用的4.8级、不经 双头螺柱 表面处理、bm=1.25d、两端均为粗牙 GB/T 898 普通螺纹的B型双头螺柱： -1988 完整标记：螺柱GB/T898一1988 Dm -M12×60-B-4.8 (bm=1.25d0 简化标记：螺柱GB/T898M12X60 当螺柱为A型时，应将螺柱规格大 小写成“AM12×60” 螺纹规格M10、公称长度=60 开槽圆柱头 mm、性能等级为常用的4.8级、不 螺钉 经表面处理、产品等级为A级的开槽 GB/T 65 圆柱头螺钉： 完整标记：螺钉GB/T65一2000 一2000 -M10×60-4.8-A 简化标记：螺钉GB/T65M10×60
图 例 名称及 标准编号 标记示例 双头螺柱 GB/T 898 —1988 ( bm=1.25 d) 螺 纹 规格 d=M12 、公 称长 度 l=60 mm 、性能等级为常用的 4 . 8 级 、不经 表面处理 、 b m = 1 .25 d 、两端均为粗牙 普通螺纹的 B型双头螺柱： 完整标记 : 螺柱 GB/T 898 —1988 - M12 ×60 - B - 4 . 8 简化标记 :螺柱 GB/T 898 M12 ×60 当螺柱为 A型时 ，应将螺柱规格大 小写成 “AM12 ×60 ” 开槽圆柱头 螺钉 GB/T 65 —2000 螺纹规格 d=M10 、公称长度 l=60 mm 、性能等级为常用的 4 . 8 级 、 不 经表面处理 、产品等级为 A级的开槽 圆柱头螺钉： 完整标记 :螺钉 GB/T 65 —2000 - M10 ×60 - 4 . 8 - A 简化标记 :螺钉GB/T65 M10 ×60

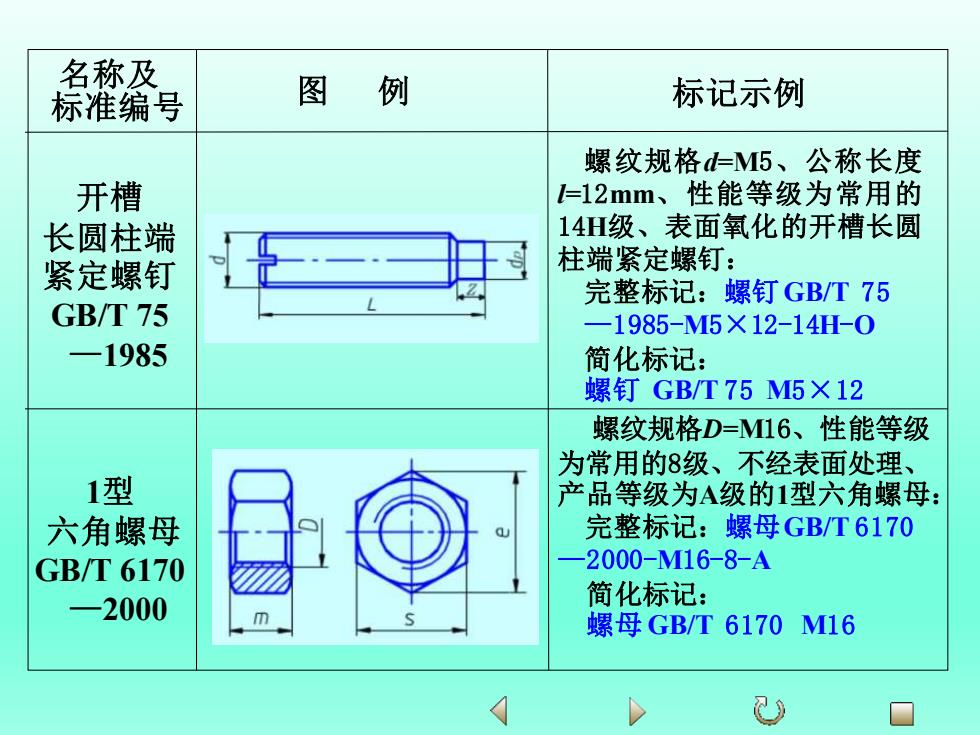

名称及 标准编号 图例 标记示例 螺纹规格d=M5、公称长度 开槽 l=12mm、性能等级为常用的 长圆柱端 14H级、表面氧化的开槽长圆 紧定螺钉 柱端紧定螺钉： 完整标记：螺钉GB/T75 GB/T 75 -1985-M5×12-14H-0 —1985 简化标记： 螺钉GB/T75M5×12 螺纹规格D=M16、性能等级 为常用的8级、不经表面处理、 1型 产品等级为A级的1型六角螺母： 六角螺母 完整标记：螺母GB/T6170 GB/T6170 -2000-M16-8-A -2000 简化标记： m 螺母GB/T6170M16 忍U 日
图 例 名称及 标准编号 标记示例 开槽 长圆柱端 紧定螺钉 GB/T 75 —1985 螺纹规格 d=M 5 、公称长度 l=12mm 、性能等级为常用的 14 H 级 、表面氧化的开槽长圆 柱端紧定螺钉： 完整标记：螺钉GB/T 75 —1985-M5×12-14H-O 简化标记： 螺钉 GB/T 75 M 5 ×12 1 型 六角螺母 GB/T 6170 —2000 螺纹规格D=M16 、性能等级 为常用的 8 级 、不经表面处理 、 产品等级为 A级的 1型六角螺母： 完整标记：螺母GB/T 6170 —2000 - M16 - 8 - A 简化标记： 螺母 GB/T 6170 M16
名称及 标准编号 图例 标记示例 标准系列、规格为10mm、性能等 级为常用的200HV级、表面氧化、产 平垫圈 品等级为A级的平垫圈： 完整标记：垫圈GB/T97.1一2002 GB/T97.1 10-200HV-A-0 —2002 简化标记：垫圈GB/T97.110 (从标准中查得，该垫圈内径山为 Φ10.5mm) 规格为16mm、材料为65Mn、表 标准型 面氧化的标准型弹簧垫圈： 弹簧垫圈 完整标记： 垫圈GB/T93=1987-16-65Mn-0 GB/T 93 简化标记：垫圈GB/T9316 -1987 (从标准中查得，该垫圈的最小为 Φ16.2mm)
图 例 名称及 标准编号 标记示例 平垫圈 GB/T 97.1 —2002 标准系列 、规格为10mm 、性能等 级为常用的200HV 级 、表面氧化 、 产 品等级为 A级的平垫圈： 完整标记：垫圈GB/T 97 . 1 —2002 - 10 -200HV - A - O 简化标记：垫圈GB/T 97 . 1 10 （从标准中查得 ，该垫圈内径 d1 为 φ10 . 5 mm ） 标准型 弹簧垫圈 GB/T 93 —1987 规格为16mm 、材料为65Mn 、 表 面氧化的标准型弹簧垫圈： 完整标记： 垫圈 GB/T 93 —1987 -16 -65MnO 简化标记：垫圈GB/T 93 16 （从标准中查得 ，该垫圈的 d最小为 Φ16 . 2 mm ）

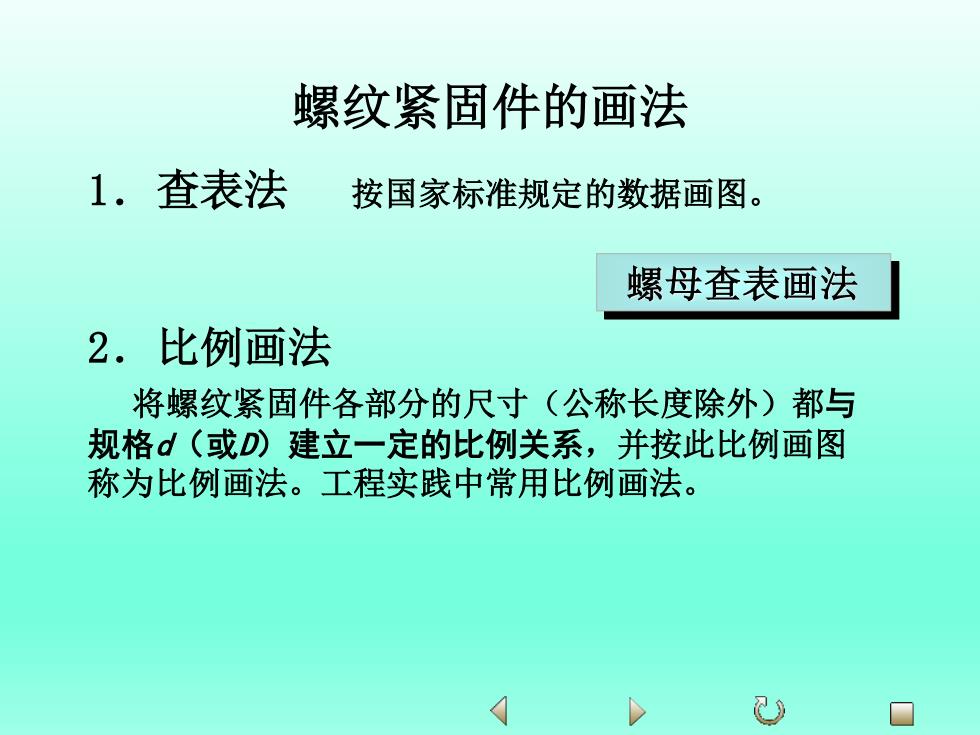

螺纹紧固件的画法 1.查表法 按国家标准规定的数据画图。 螺母查表画法 2.比例画法 将螺纹紧固件各部分的尺寸（公称长度除外）都与 规格d（或D)建立一定的比例关系，并按此比例画图 称为比例画法。工程实践中常用比例画法。 日
1．查表法 按国家标准规定的数据画图。 2．比例画法 将螺纹紧固件各部分的尺寸（公称长度除外）都与 规格d（或D）建立一定的比例关系，并按此比例画图 称为比例画法。工程实践中常用比例画法。 螺母查表画法 螺纹紧固件的画法

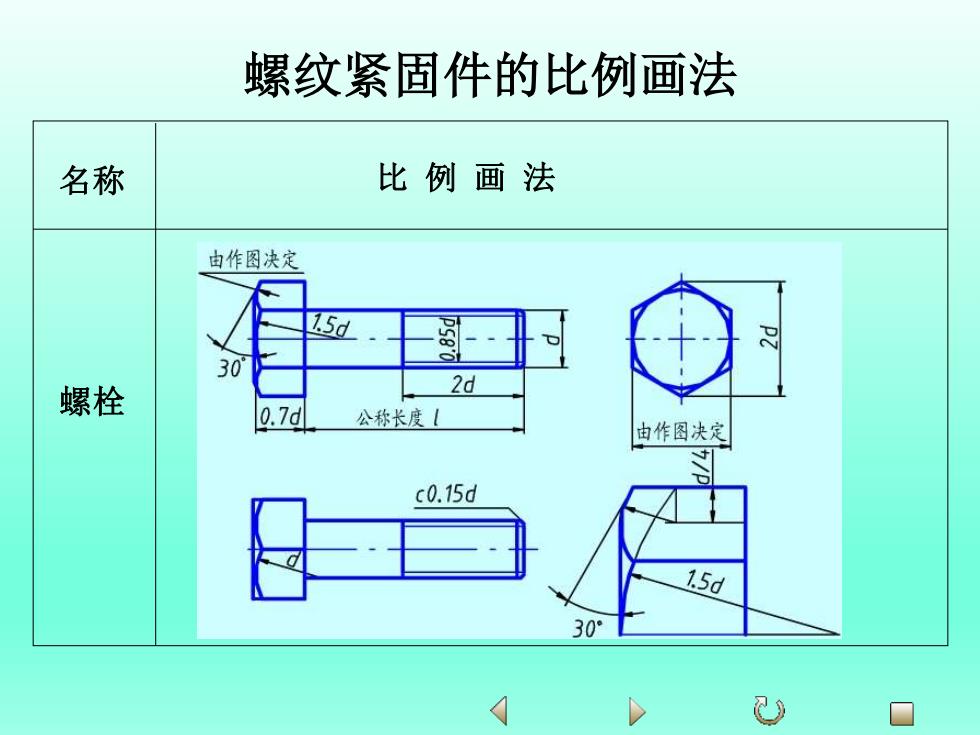

螺纹紧固件的比例画法 名称 比例画法 由作图决定 15d. 30 螺栓 2d 0.7d 公称长度( 由作图决定 c0.15d 15d 30
螺纹紧固件的比例画法 名称 比 例 画 法 螺栓
