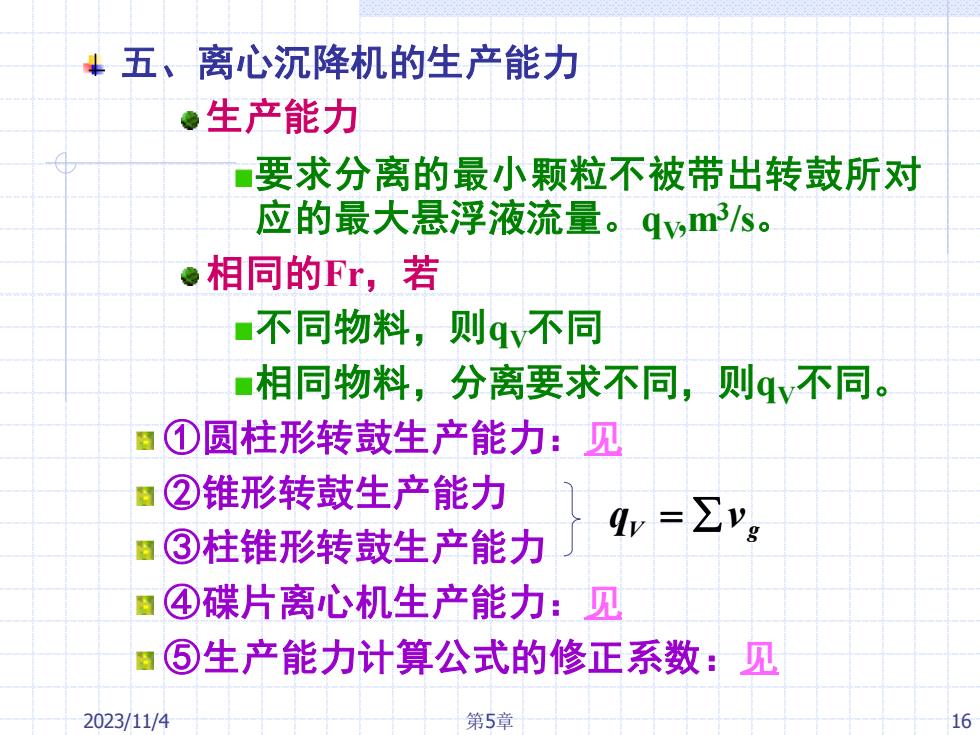

+五、离心沉降机的生产能力 ●生产能力 ■要求分离的最小颗粒不被带出转鼓所对 应的最大悬浮液流量。qy,m3/s。 ●相同的Fr,若 ■不同物料，则qv不同 ■相同物料，分离要求不同，则qv不同。 ①圆柱形转鼓生产能力：见 ②锥形转鼓生产能力 qr=∑yg a③柱锥形转鼓生产能力 ④碟片离心机生产能力：见 3( ⑤生产能力计算公式的修正系数：见 2023/11/4 第5章 16
2023/11/4 第5章 16 五、离心沉降机的生产能力 生产能力 要求分离的最小颗粒不被带出转鼓所对 应的最大悬浮液流量。qV,m3 /s。 相同的Fr，若 不同物料，则qV不同 相同物料，分离要求不同，则qV不同。 ①圆柱形转鼓生产能力：见 ②锥形转鼓生产能力 ③柱锥形转鼓生产能力 ④碟片离心机生产能力：见 ⑤生产能力计算公式的修正系数：见 V g q = v
§5.1.4过滤离心机的有关计算 一、过滤机理 原理 ●转速低、滤渣水分少 滤渣的液体的 形态不同 示意图 作用力 去除方法 吸附液体 吸附力 薄膜液体 薄膜加厚 几乎不能 用离心力 分子力 去除 毛细管液体 毛细管力 自由液体 自由状态 离心力去 除 2023/11/4 第5章 17
2023/11/4 第5章 17 §5.1.4过滤离心机的有关计算 一、过滤机理 原理—— 转速低、滤渣水分少 滤渣的液体的 形态不同 示意图 作用力 去除方法 吸附液体 吸附力 薄膜液体 薄膜加厚 分子力 毛细管液体 毛细管力 自由液体 自由状态 离心力去 除 几乎不能 用离心力 去除
滤渣的形成 与重力沉降比较 离心过程 (液体从滤 滤渣的压紧 集聚 渣中出来) 保留毛细管力、分子力 分三个阶段 滤渣的机械干燥 、吸附力保持的液体， 去除自由状态的液体。 固体沉降 沉渣沉降 沉渣压实 分子力保持一定 的液体的排出 ●注意：每个阶段不明显，有的自始至终在进行。 2023/11/4 第5章 18
2023/11/4 第5章 18 滤渣的形成 与重力沉降比较 滤渣的压紧 集聚 滤渣的机械干燥 保留毛细管力、分子力 、吸附力保持的液体， 去除自由状态的液体。 离心过程 （液体从滤 渣中出来） 分三个阶段 固体沉降 沉渣压实 分子力保持一定 的液体的排出 沉渣沉降 注意：每个阶段不明显，有的自始至终在进行
+二、过滤计算 ▣表观流速的推导：见 工业过滤中过滤计算，需假设： A过速=C V滤液=V悬浮液 W流进滤饼一4流出滤饼 开始滤饼阻力大， 过 恒压 真空泵、高位槽 变浑 恒速 定量泵 末期压力很大，设 备易故障 作 变压、变速 离心泵 方式 先恒速后恒压 pA 要求p大 ●恒速恒压 2023/11/4 第5章 19
2023/11/4 第5章 19 二、过滤计算 表观流速的推导 ：见 工业过滤中过滤计算，需假设： V滤液 =V悬浮液 A过滤 = C u 流进滤饼 = u 流出滤饼 恒压 真空泵、高位槽 开始滤饼阻力大， 变浑 恒速 定量泵 末期压力很大，设 备易故障 变压、变速 离心泵 先恒速后恒压 p↗ 要求p大 过 滤 操 作 的 方 式 恒速恒压
三、过滤离心机的操作循环 a对于滤饼 ●能移动 ■连续 ■如离心卸料离心机（锥蓝离心机） ●不能移动 ■间歇（自动卸料、手动卸料） ■间歇式的操作循环： ●第一加速、加料、第二加速、（加料空运 转)、洗涤、（洗涤空运转）、甩干、降速、 卸料。 ●见图 2023/11/4 第5章 20
2023/11/4 第5章 20 三、过滤离心机的操作循环 对于滤饼 能移动 连续 ◼如离心卸料离心机（锥蓝离心机） 不能移动 ◼间歇（自动卸料、手动卸料） 间歇式的操作循环： 第一加速、加料、第二加速、（加料空运 转）、洗涤、（洗涤空运转）、甩干、降速、 卸料。 见图
