PWR RSTn 132 116 DSP RSTn BTN RST 输入 输出 26 DSP RSTn LED 25 X RSTn 77 FLASH RSTn 95 CEIn CE1n USER LEDI CE2n 130DSP 129DSP CE2n 7 USER LED2 AWEn 95 DSP AWEn USER 112 LED3 AOEn AOEn USER LED4, AREn 125DSP 124DSP AREn USER X RSTn 121 CPLD 输入 ER ER SW3 U SER SW4 XC95144 23942889 FLASH CEn FLASH OEn FLASH WEn FLASH A13 FLASH A14 80 FLASH厂AI5 FLASH A16 100-pin TQFP(81 user I/O pins) 144-pin TQFP(117 user I/O pins) FLASH A18 144-CSP (117 user I/O pins) XC95144XL输入输出脚的定义 23

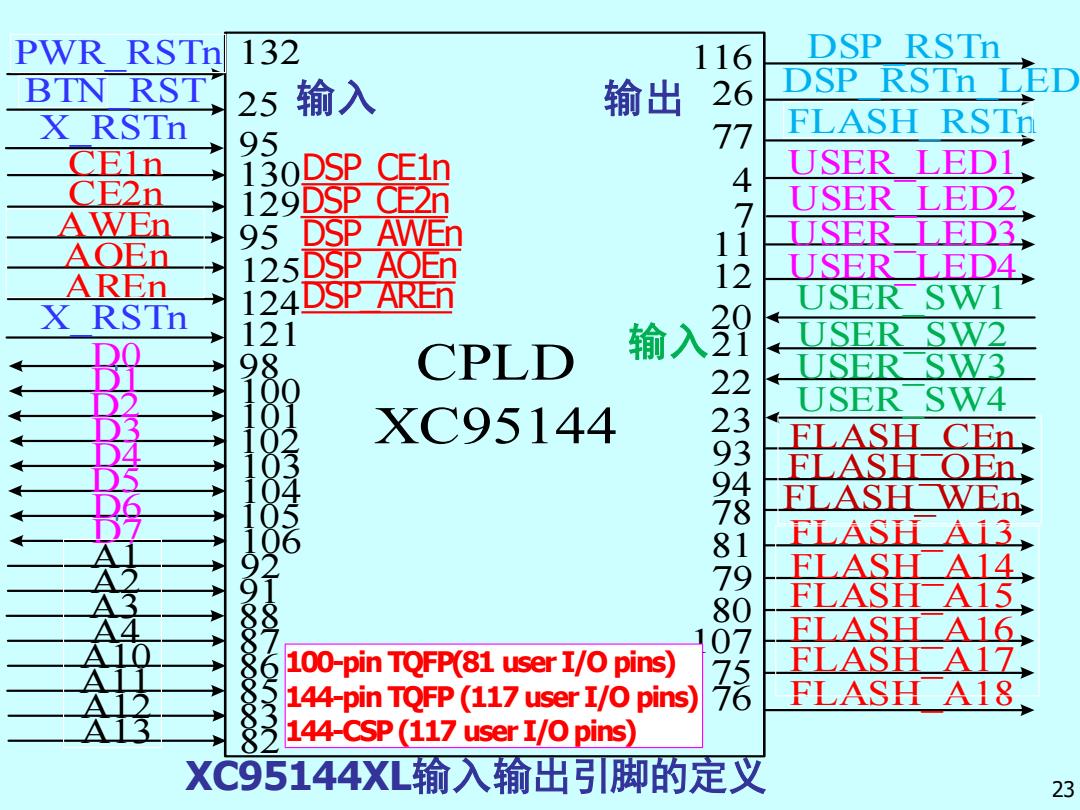

XC95144XL输入输出引脚的定义 CPLD XC95144 PWR_RSTn BTN_RST X_RSTn DSP_RSTn DSP_RSTn_LED FLASH_RSTn 132 25 95 116 26 77 4 USER_LED1 7 USER_LED2 11 USER_LED3 12 USER_LED4 20 USER_SW1 21 USER_SW2 22 USER_SW3 23 USER_SW4 81 FLASH_A13 79 FLASH_A14 80 FLASH_A15 107 FLASH_A16 75 FLASH_A17 76 FLASH_A18 93 FLASH_CEn 94 FLASH_OEn 78 FLASH_WEn C E1n C E2n AWEn 130 129 95 AOEn AREn X_RSTn 125 124 121 D0 D1 D2 98 100 101 D3 D4 D5 102 103 104 D6 D7 A1 105 106 92 A2 A3 91 88 A4 A10 87 86 A11 85 A12 A13 83 82 23 100-pin TQFP(81 user I/O pins) 144-pin TQFP (117 user I/O pins) 144-CSP (117 user I/O pins) DSP_CE2n 输入 输出 输入 DSP_CE1n DSP_AREn DSP_AOEn DSP_AWEn

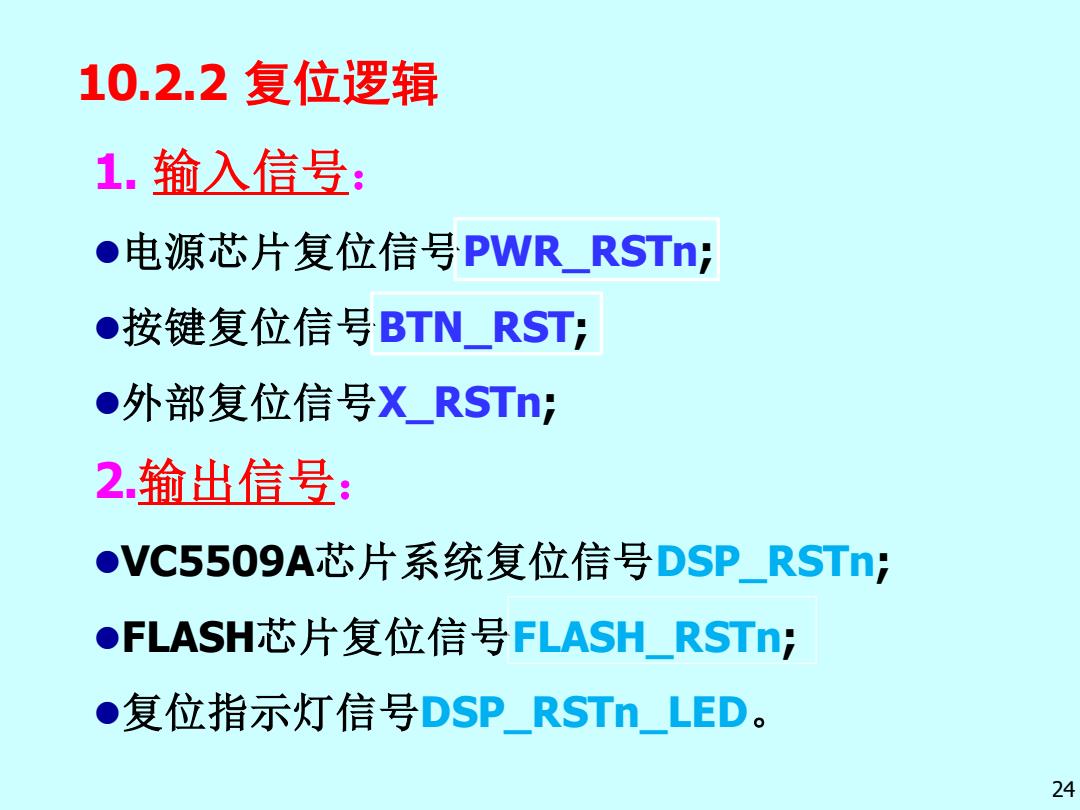

10.2.2复位逻辑 1.输入信号： ●电源芯片复位信号PWRRSTn; ●按键复位信号BTNRST) ●外部复位信号X RSTn: 2输出信号： ●VC5509A芯片系统复位信号DSPRSTn; ●FLASH芯片复位信号FLASH_RSTn; ●复位指示灯信号DSP RSTn LED。 24
10.2.2 复位逻辑 1. 输入信号： ⚫电源芯片复位信号PWR_RSTn; ⚫按键复位信号BTN_RST; ⚫外部复位信号X_RSTn; 2.输出信号： ⚫VC5509A芯片系统复位信号DSP_RSTn; ⚫FLASH芯片复位信号FLASH_RSTn; ⚫复位指示灯信号DSP_RSTn_LED。 24
