第8章TMS320C54x硬件设计及接口技术 DSP硬件设计是DSP应用系统设计的基础。 一个DSP最小系统是由内部硬件资源如CPU、 片内外设、存储器(ROM、RAM或FLASH) 和最基本的外围辅助电路（电源、时钟晶振、 复位电路和仿真接口JTAG)组成。 一 般的实际应用系统是由最小系统和输入输 出接口、通信接口、人机交互接口、外部程 序存储器或数据存储器等外围扩展电路组成。 山东大学生物医学工程刘忠国 1
第8章 TMS320C54x硬件设计及接口技术 • DSP硬件设计是DSP应用系统设计的基础。 • 一个DSP最小系统是由内部硬件资源如CPU、 片内外设、存储器（ROM、RAM或FLASH） 和最基本的外围辅助电路（电源、时钟晶振、 复位电路和仿真接口JTAG）组成。 • 一般的实际应用系统是由最小系统和输入输 出接口、通信接口、人机交互接口、外部程 序存储器或数据存储器等外围扩展电路组成。 山东大学生物医学工程刘忠国 1

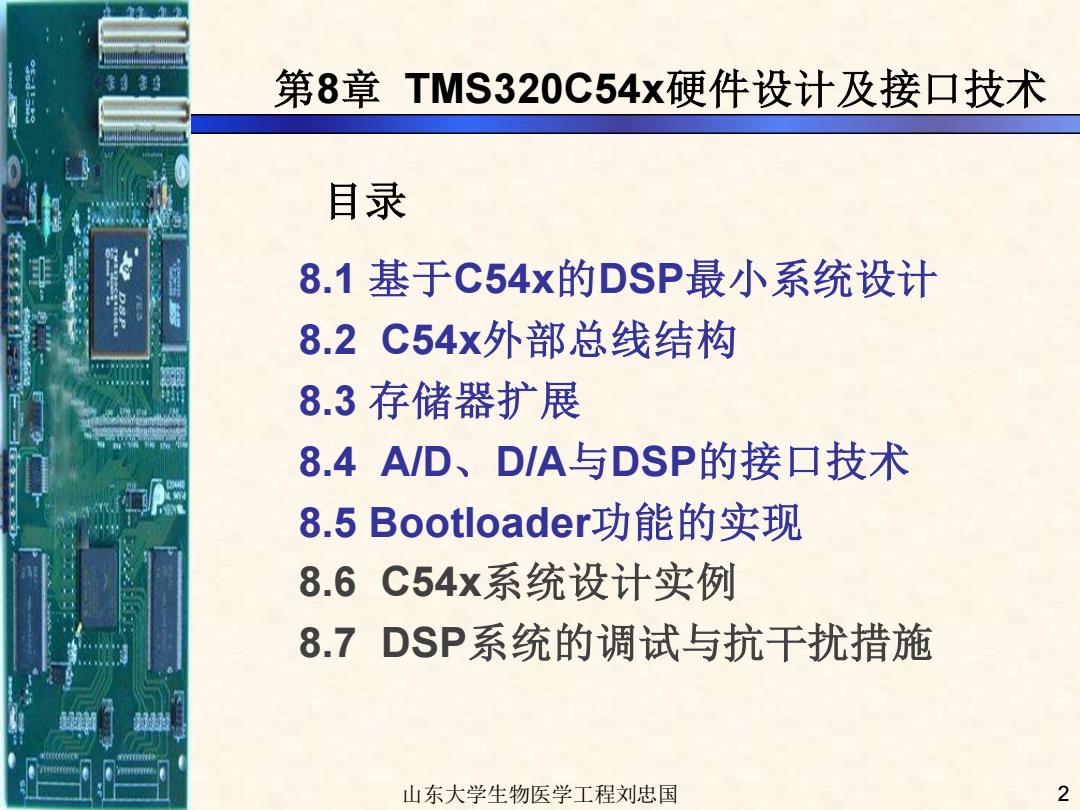

第8章TMS320C54x硬件设计及接口技术 目录 8.1基于C54x的DSP最小系统设计 8.2C54x外部总线结构 8.3存储器扩展 8.4AD、D/A与DSP的接口技术 8.5 Bootloader:功能的实现 8.6C54x系统设计实例 8.7DSP系统的调试与抗干扰措施 山东大学生物医学工程刘忠国 2
第8章 TMS320C54x硬件设计及接口技术 目录 8.1 基于C54x的DSP最小系统设计 8.2 C54x外部总线结构 8.3 存储器扩展 8.4 A/D、D/A与DSP的接口技术 8.5 Bootloader功能的实现 8.6 C54x系统设计实例 8.7 DSP系统的调试与抗干扰措施 山东大学生物医学工程刘忠国 2
8.1基于C54x的DSP最小系统设计 >DSP最小系统就是指没有输入扩展、输出扩展、 除了片内通信通道也没有通信扩展的基本独立的、 功能极其有限的DSP系统。仅在DSP芯片基础上 增加了电源、时钟晶振、复位电路和仿真接口 JTAG。 >最小系统是DSP系统硬件设计的基础。 >DSP最小系统的设计与DSP芯片结合的最紧密。 >最小系统正常工作是整个DSP硬件系统正常工作 的基础。 3
8.1 基于C54x的DSP最小系统设计 3 ➢ DSP最小系统就是指没有输入扩展、输出扩展、 除了片内通信通道也没有通信扩展的基本独立的、 功能极其有限的DSP系统。仅在DSP芯片基础上 增加了电源、时钟晶振、复位电路和仿真接口 JTAG。 ➢ 最小系统是DSP系统硬件设计的基础。 ➢ DSP最小系统的设计与DSP芯片结合的最紧密。 ➢ 最小系统正常工作是整个DSP硬件系统正常工作 的基础
8.1.1DSP电源电路设计 >C54x系列DSP芯片采用双电源供电，I/O接口的电压为 3.3v,内核电压为1.8v(或以下)/2.5v(早起的芯片)。 >内核电源采用1.8V(或以下)供电可以降低功耗；I/O电 源采用3.3V供电使得DSP芯片可以直接与外部低压器件 接口，而不需要额外的电平转换电路。 >TI公司提供专用电源芯片，将5v直流电源转为DSP需要 的3.3v,1.8v/2.5vo >TPS75718,TPS76818,TPS75733是TI公司提供的单电源 固定输出芯片，TPS76801输出可调。TPS76818将5V电 压转换为1.8V,TPS75733将5V电压转换为3.3V。 >TPS73HD318是TI公司提供的双电源输出芯片，两路输 出电压一路为1.8V,一路为3.3V
8.1.1 DSP电源电路设计 ➢ C54x系列DSP芯片采用双电源供电, I/O接口的电压为 3.3v, 内核电压为1.8v(或以下)/2.5v(早起的芯片)。 ➢ 内核电源采用1.8V(或以下)供电可以降低功耗；I/O电 源采用3.3V供电使得DSP芯片可以直接与外部低压器件 接口，而不需要额外的电平转换电路。 ➢ TI公司提供专用电源芯片，将5v直流电源转为DSP需要 的3.3v，1.8v/2.5v。 ➢ TPS75718, TPS76818 , TPS75733 是TI公司提供的单电源 固定输出芯片, TPS76801输出可调。TPS76818将5V电 压转换为1.8V, TPS75733将5V电压转换为3.3V 。 ➢ TPS73HD318是TI公司提供的双电源输出芯片，两路输 出电压一路为1.8V,一路为3.3V

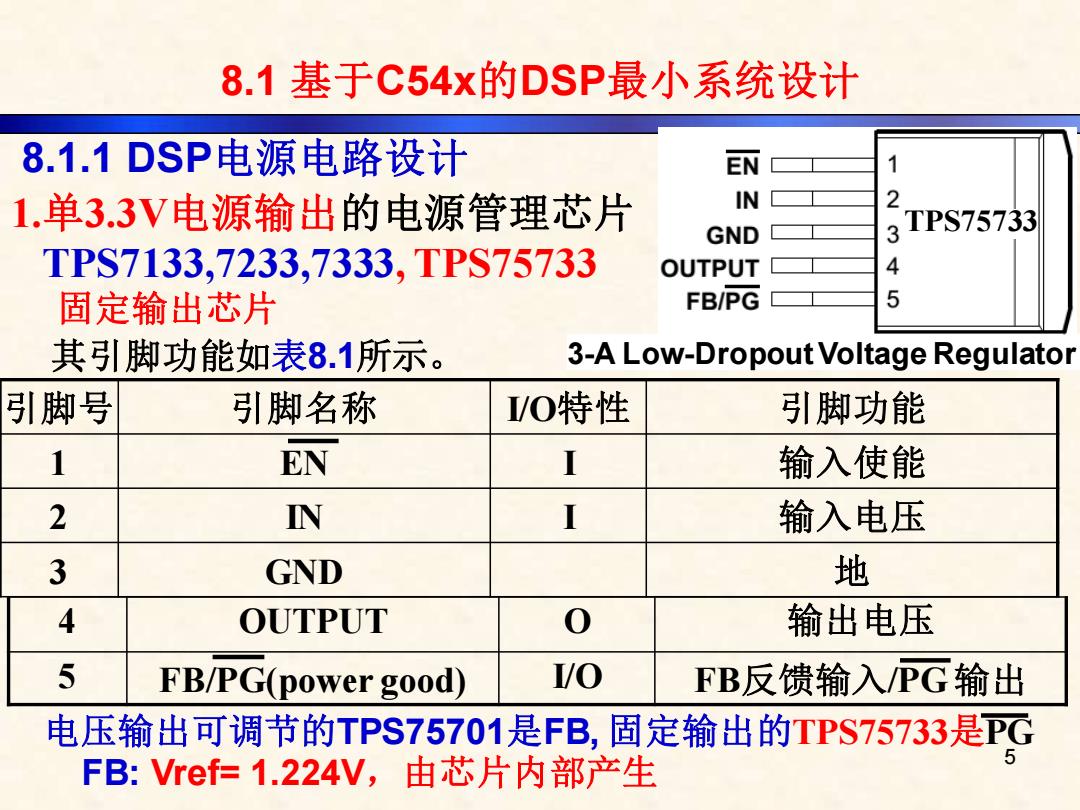

8.1基于C54x的DSP最小系统设计 8.1.1DSP电源电路设计 EN 1 1.单3.3V电源输出的电源管理芯片 IN 2 GND 3 TPS75733 TPS7133,7233,7333,TPS75733 OUTPUT 4 固定输出芯片 FB/PG 5 其引脚功能如表8.1所示。 3-A Low-Dropout Voltage Regulator 引脚号 引脚名称 /O特性 引脚功能 1 EN I 输入使能 2 N I 输入电压 3 GND 地 4 OUTPUT 0 输出电压 5 FB/PG(power good) IO FB反馈输入PG输出 电压输出可调节的TPS75701是FB,固定输出的TPS75733是PG FB:Vref=1.224V,由芯片内部产生
4 OUTPUT O 输出电压 5 FB/PG(power good) I/O FB反馈输入/PG 输出 8.1 基于C54x的DSP最小系统设计 5 引脚号 引脚名称 I/O特性 引脚功能 1 EN I 输入使能 2 IN I 输入电压 3 GND 地 1.单3.3V电源输出的电源管理芯片 TPS7133,7233,7333, TPS75733 其引脚功能如表8.1所示。 8.1.1 DSP电源电路设计 电压输出可调节的TPS75701是FB, 固定输出的TPS75733是PG 3-A Low-Dropout Voltage Regulator TPS75733 固定输出芯片 FB: Vref= 1.224V，由芯片内部产生
