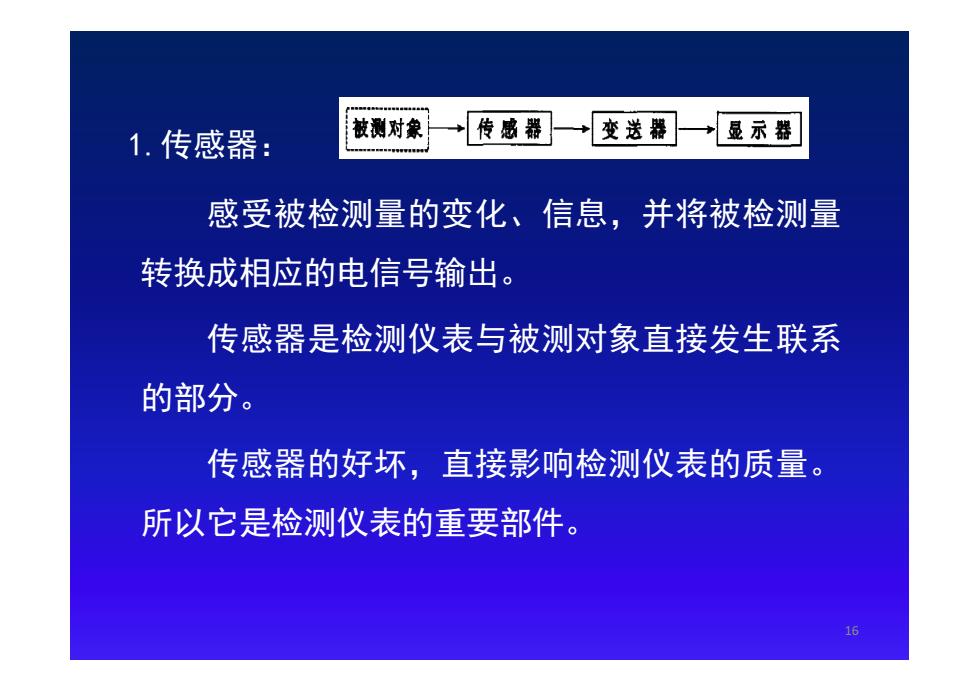

1.传感器： 被测对象 +传感器→变送器 →显示器 感受被检测量的变化、信息，并将被检测量 转换成相应的电信号输出。 传感器是检测仪表与被测对象直接发生联系 的部分。 传感器的好坏，直接影响检测仪表的质量。 所以它是检测仪表的重要部件。 16
16 1.传感器： 感受被检测量的变化、信息，并将被检测量 转换成相应的电信号输出。 传感器是检测仪表与被测对象直接发生联系 的部分。 传感器的好坏，直接影响检测仪表的质量。 所以它是检测仪表的重要部件

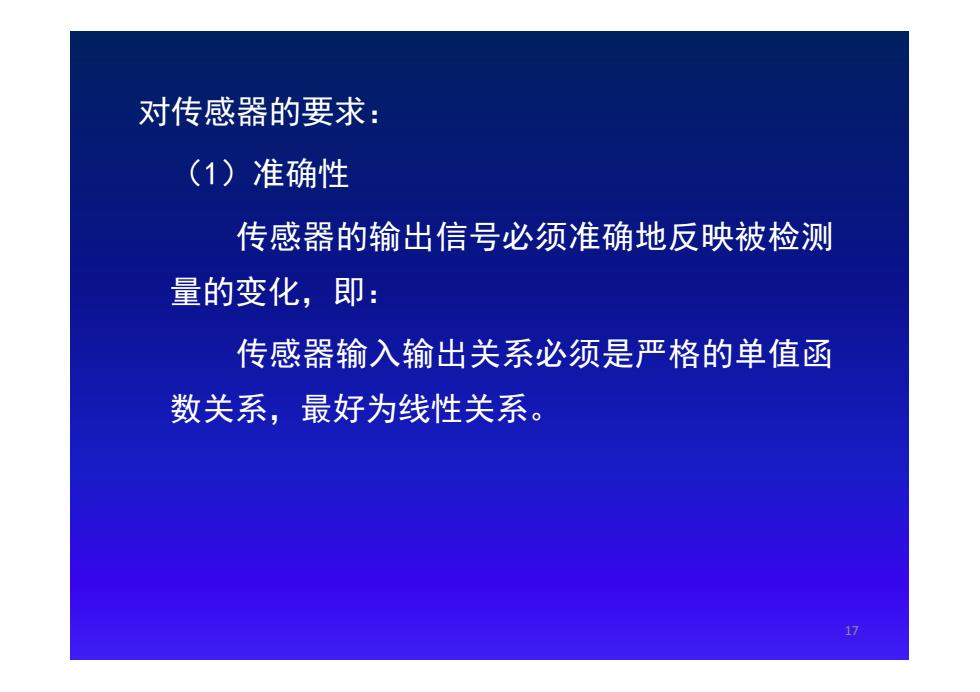

对传感器的要求： (1)准确性 传感器的输出信号必须准确地反映被检测 量的变化，即： 传感器输入输出关系必须是严格的单值函 数关系，最好为线性关系
17 对传感器的要求： （1）准确性 传感器的输出信号必须准确地反映被检测 量的变化，即： 传感器输入输出关系必须是严格的单值函 数关系，最好为线性关系

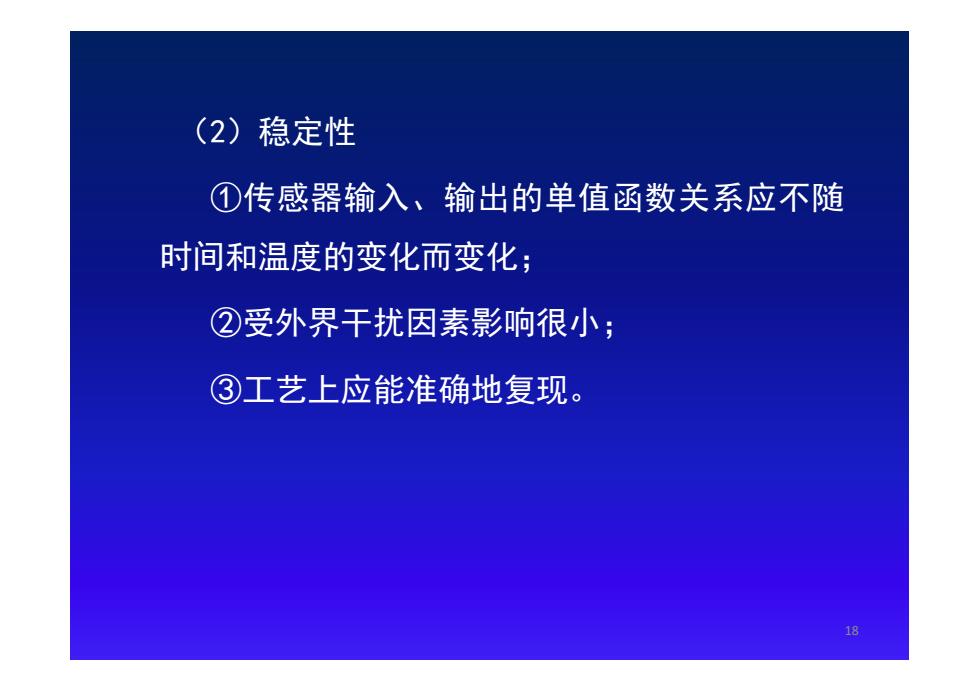

(2)稳定性 ①传感器输入、输出的单值函数关系应不随 时间和温度的变化而变化； ②受外界干扰因素影响很小： ③工艺上应能准确地复现。 18
18 （2）稳定性 ①传感器输入、输出的单值函数关系应不随 时间和温度的变化而变化； ②受外界干扰因素影响很小； ③工艺上应能准确地复现
(3)灵敏性 要求有较小的输入量便可得到较大的输出信 传感器的别名：敏感元件、一次仪表
19 （3）灵敏性 要求有较小的输入量便可得到较大的输出信 号。 传感器的别名：敏感元件、一次仪表

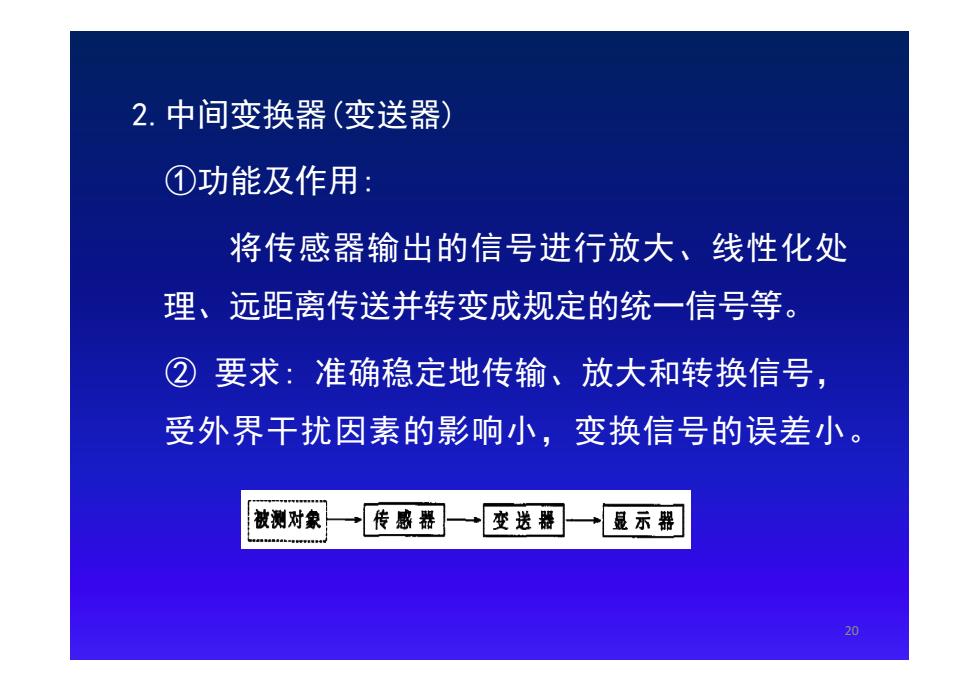

2.中间变换器（变送器） ①功能及作用： 将传感器输出的信号进行放大、线性化处 理、远距离传送并转变成规定的统一信号等。 ②要求：准确稳定地传输、放大和转换信号， 受外界干扰因素的影响小，变换信号的误差小。 被测对象 传感器 变送器 显示器 20
20 2.中间变换器(变送器) ①功能及作用: 将传感器输出的信号进行放大、线性化处 理、远距离传送并转变成规定的统一信号等。 ② 要求: 准确稳定地传输、放大和转换信号， 受外界干扰因素的影响小，变换信号的误差小
