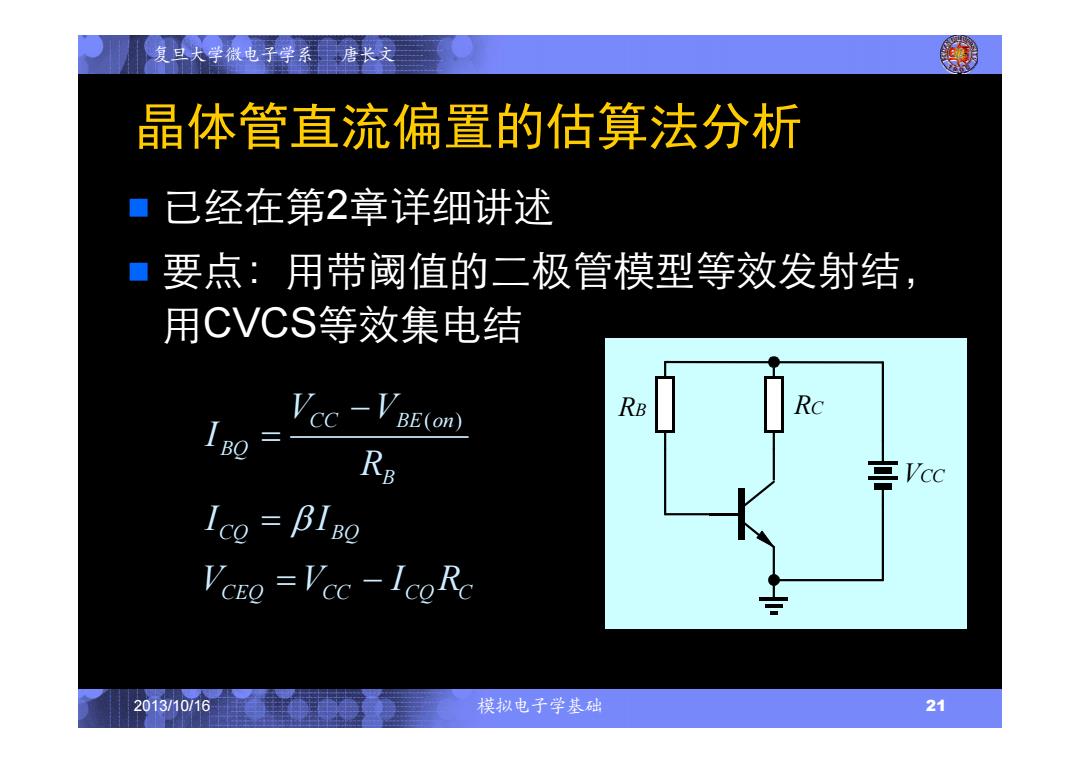

复旦大学微电子学系唐长文 晶体管直流偏置的估算法分析 已经在第2章详细讲述 ·要点：用带阈值的二极管模型等效发射结 用CVCS等效集电结 VCC -VBE(on) RB Rc 亭Vc Ico BIgo VCEQ Vcc Ico Ro 2013/10/16 模拟电子学基础 21
2013/10/16 模拟电子学基础 21 复旦大学微电子学系 唐长文 晶体管直流偏置的估算法分析 CC BE on ( ) BQ B CQ BQ CEQ CC CQ C V V I R I I V V IR RB RC VCC 已经在第2章详细讲述 要点：用带阈值的二极管模型等效发射结， 用CVCS等效集电结

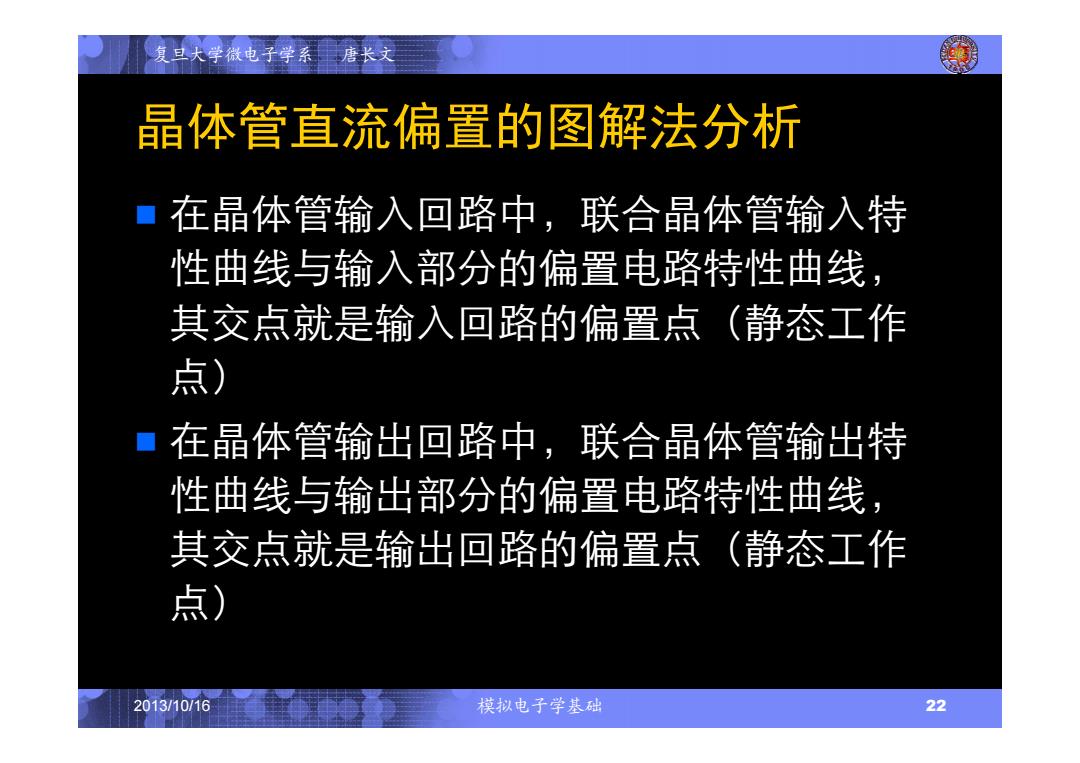

复旦大学微电子学系唐长文 晶体管直流偏置的图解法分析 在晶体管输入回路中，联合晶体管输入特 性曲线与输入部分的偏置电路特性曲线 其交点就是输入回路的偏置点（静态工作 点) 在晶体管输出回路中，联合晶体管输出特 性曲线与输出部分的偏置电路特性曲线 其交点就是输出回路的偏置点（静态工作 点) 2013/10/16 模拟电子学基础 22
2013/10/16 模拟电子学基础 22 复旦大学微电子学系 唐长文 晶体管直流偏置的图解法分析 在晶体管输入回路中，联合晶体管输入特 性曲线与输入部分的偏置电路特性曲线， 其交点就是输入回路的偏置点（静态工作 点） 在晶体管输出回路中，联合晶体管输出特 性曲线与输出部分的偏置电路特性曲线， 其交点就是输出回路的偏置点（静态工作 点）

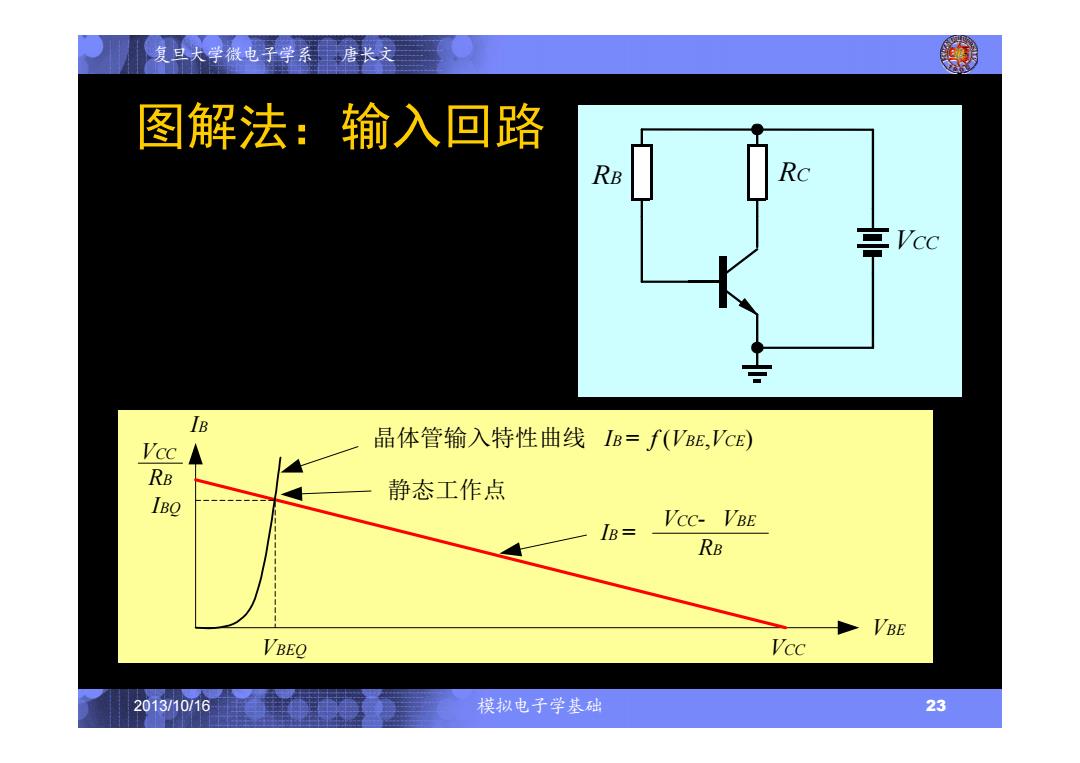

复旦大学微电子学系唐长文 图解法：输入回路 RB Rc 亭cc IB Vcc 晶体管输入特性曲线IB=f(VBE,VcE) RB Q 静态工作点 VCC-VBE IB= RB VBE VBEQ Vcc 2013/10/16 模拟电子学基础 23
2013/10/16 模拟电子学基础 23 复旦大学微电子学系 唐长文 图解法：输入回路 RB RC VCC IB VBE VCC VCC RB 晶体管输入特性曲线 静态工作点 IBQ VBEQ IB = VCC- VBE RB IB = f (VBE,VCE)

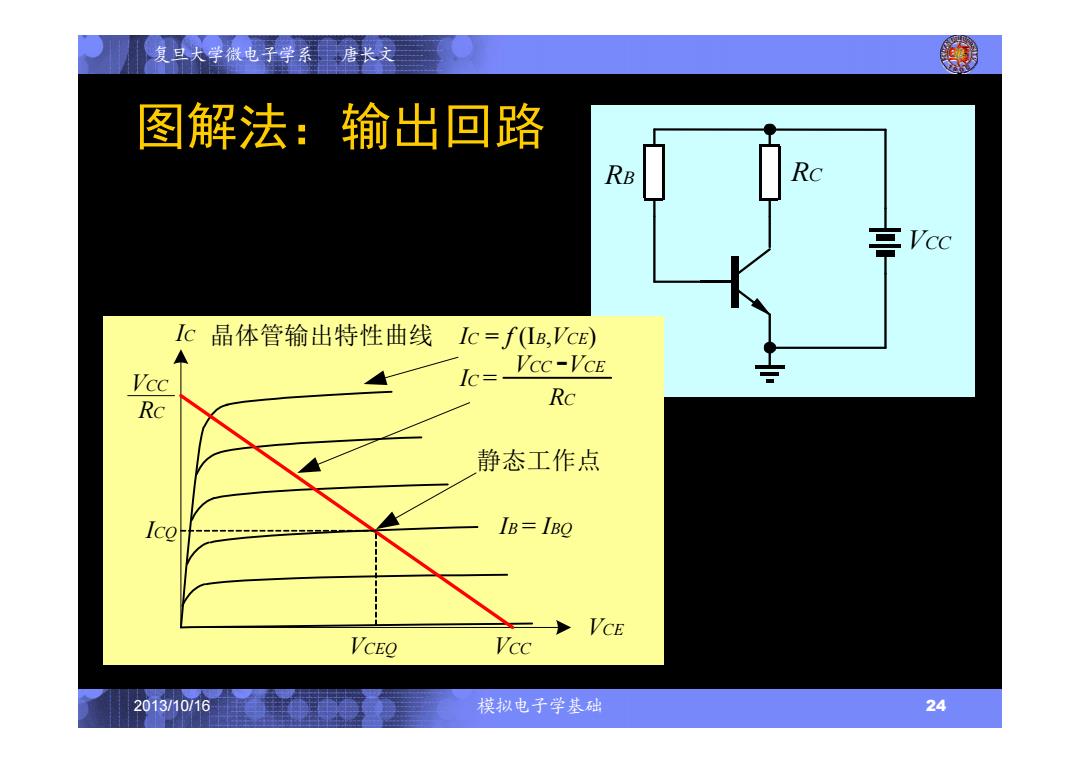

复旦大学微电子学系唐长文 图解法：输出回路 RB Rc cc Ic晶体管输出特性曲线Ic=fIB,VcE) CC-VCE Vcc lc=_ Rc Rc 静态工作点 Ico IB=IBQ >VCE VCEQ Vcc 2013/10/16 模拟电子学基础 24
2013/10/16 模拟电子学基础 24 复旦大学微电子学系 唐长文 RB RC VCC 图解法：输出回路 VCE IC ICQ IB = IBQ VCEQ 静态工作点 VCC RC VCC IC = VCC -VCE RC 晶体管输出特性曲线 IC = f (IB,VCE)

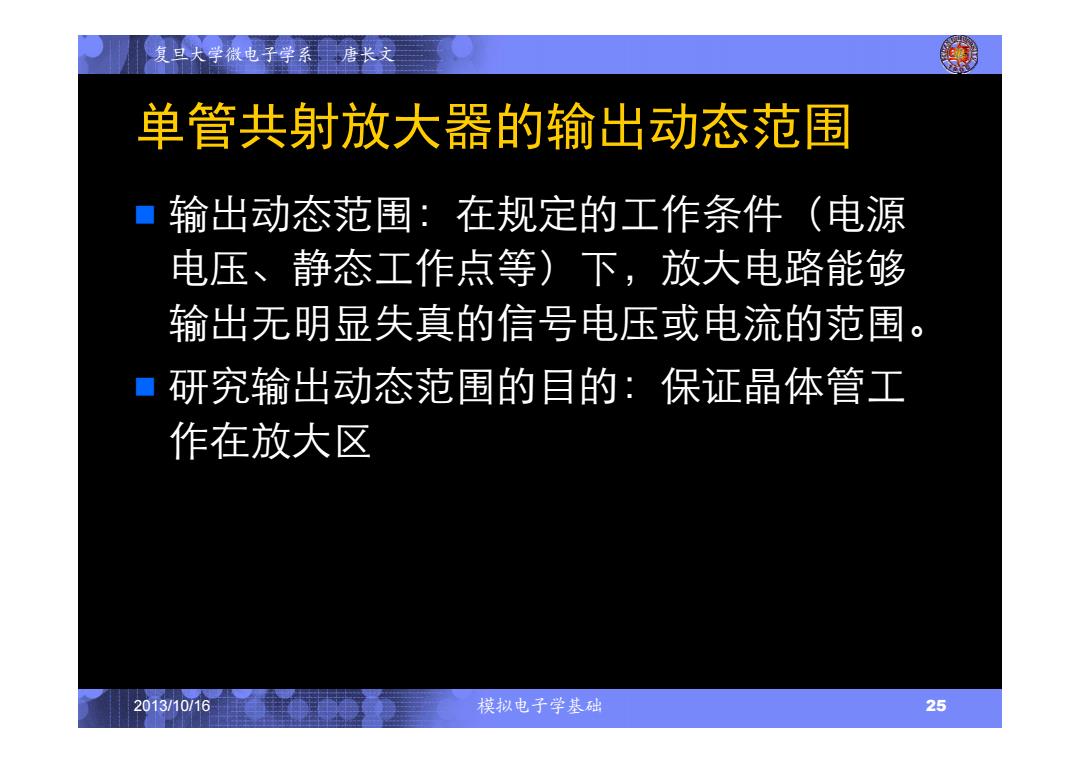

复旦大学微电子学系唐长文 单管共射放大器的输出动态范围 输出动态范围：在规定的工作条件（电源 电压、静态工作点等)下，放大电路能够 输出无明显失真的信号电压或电流的范围。 ·研究输出动态范围的目的：保证晶体管工 作在放大区 2013/10/16 模拟电子学基础 25
2013/10/16 模拟电子学基础 25 复旦大学微电子学系 唐长文 单管共射放大器的输出动态范围 输出动态范围：在规定的工作条件（电源 电压、静态工作点等）下，放大电路能够 输出无明显失真的信号电压或电流的范围。 研究输出动态范围的目的：保证晶体管工 作在放大区
