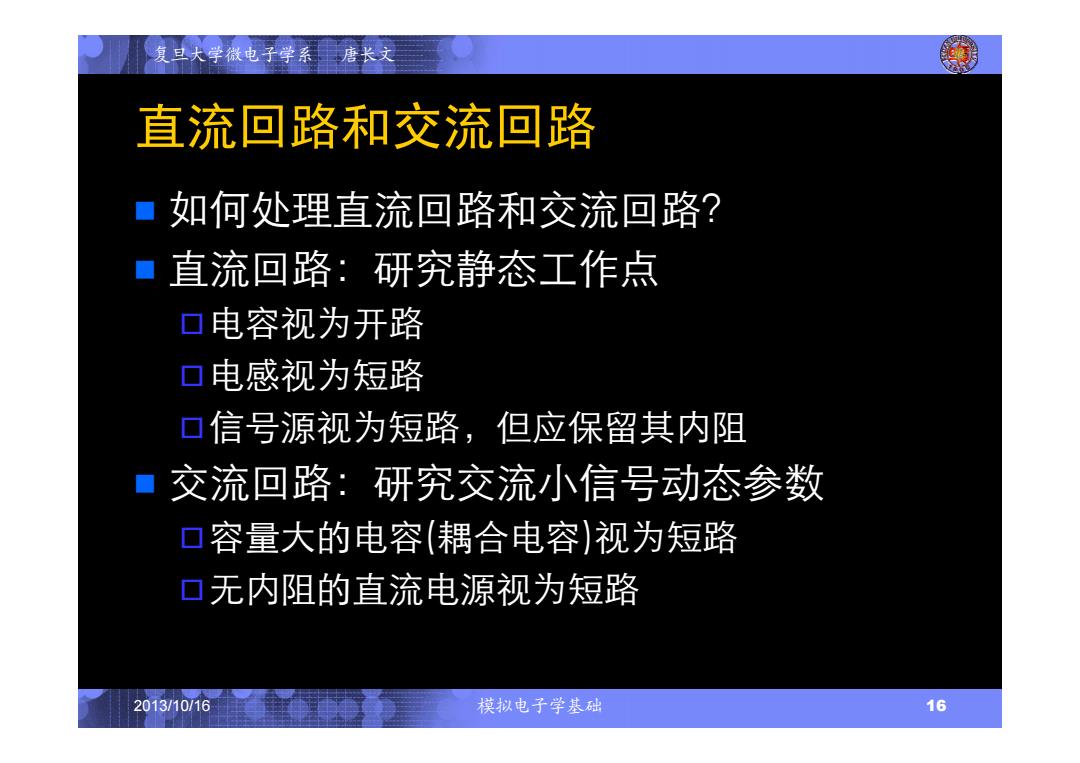

复旦大学微电子学系唐长文 直流回路和交流回路 ·如何处理直流回路和交流回路？ 直流回路：研究静态工作点 口电容视为开路 口电感视为短路 口信号源视为短路，但应保留其内阻 交流回路：研究交流小信号动态参数 口容量大的电容（耦合电容）视为短路 口无内阻的直流电源视为短路 2013/10/16 模拟电子学基础 16
2013/10/16 模拟电子学基础 16 复旦大学微电子学系 唐长文 直流回路和交流回路 如何处理直流回路和交流回路？ 直流回路：研究静态工作点 电容视为开路 电感视为短路 信号源视为短路，但应保留其内阻 交流回路：研究交流小信号动态参数 容量大的电容(耦合电容)视为短路 无内阻的直流电源视为短路
复旦大学微电子学系唐长文 直接耦合的直流回路和交流回路 o+Vcc o+Vcc R ●) R 直接耦合 R,L 直流回路 (b) R。 交流回路 (© 2013/10/16 模拟电子学基础 17
2013/10/16 模拟电子学基础 17 复旦大学微电子学系 唐长文 直接耦合的直流回路和交流回路 直接耦合 直流回路 交流回路
复旦大学微电子学系唐长文 阻容耦合的直流回路和交流回路 o+Vcc o+Vcc CEQ 直流回路 VBEQ Vo R 阻容耦合 (a) R 交流回路 (b) 2013/10/16 模拟电子学基础 18
2013/10/16 模拟电子学基础 18 复旦大学微电子学系 唐长文 阻容耦合的直流回路和交流回路 阻容耦合 直流回路 交流回路

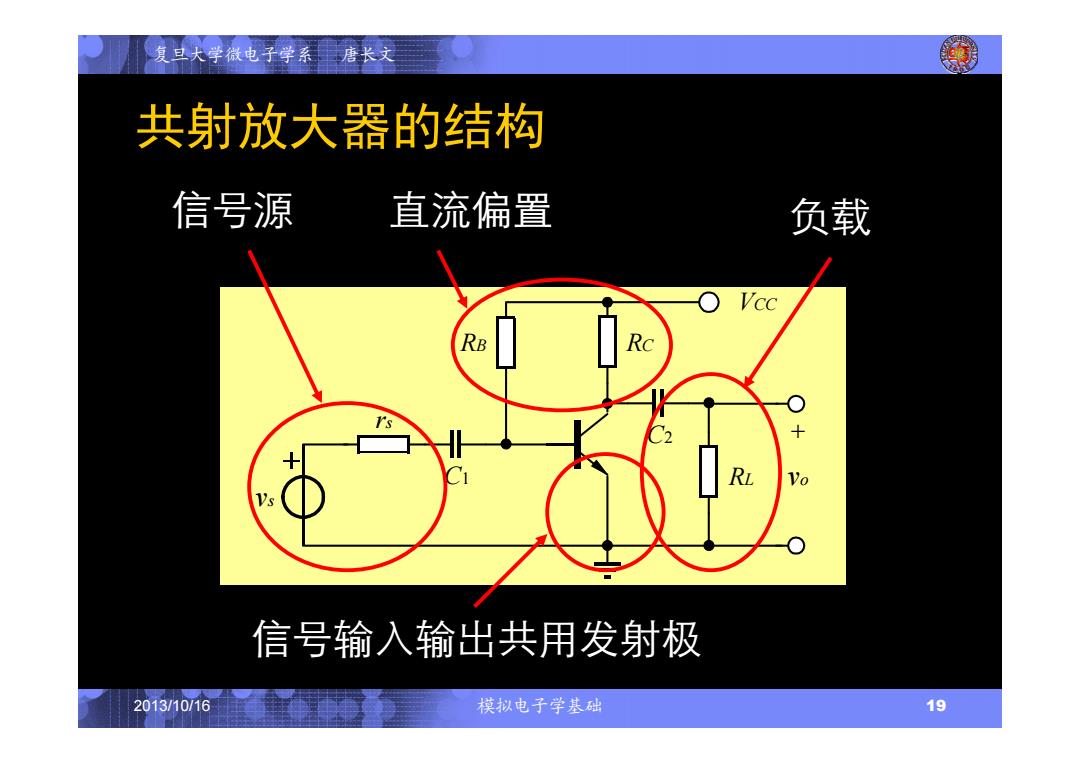

复旦大学微电子学系唐长文 共射放大器的结构 信号源 直流偏置 负载 Vcc RB Rc 信号输入输出共用发射极 2013/10/16 模拟电子学基础 19
2013/10/16 模拟电子学基础 19 复旦大学微电子学系 唐长文 共射放大器的结构 C2 C1 RL RB RC VCC + vs vo rs 信号源 直流偏置 负载 信号输入输出共用发射极

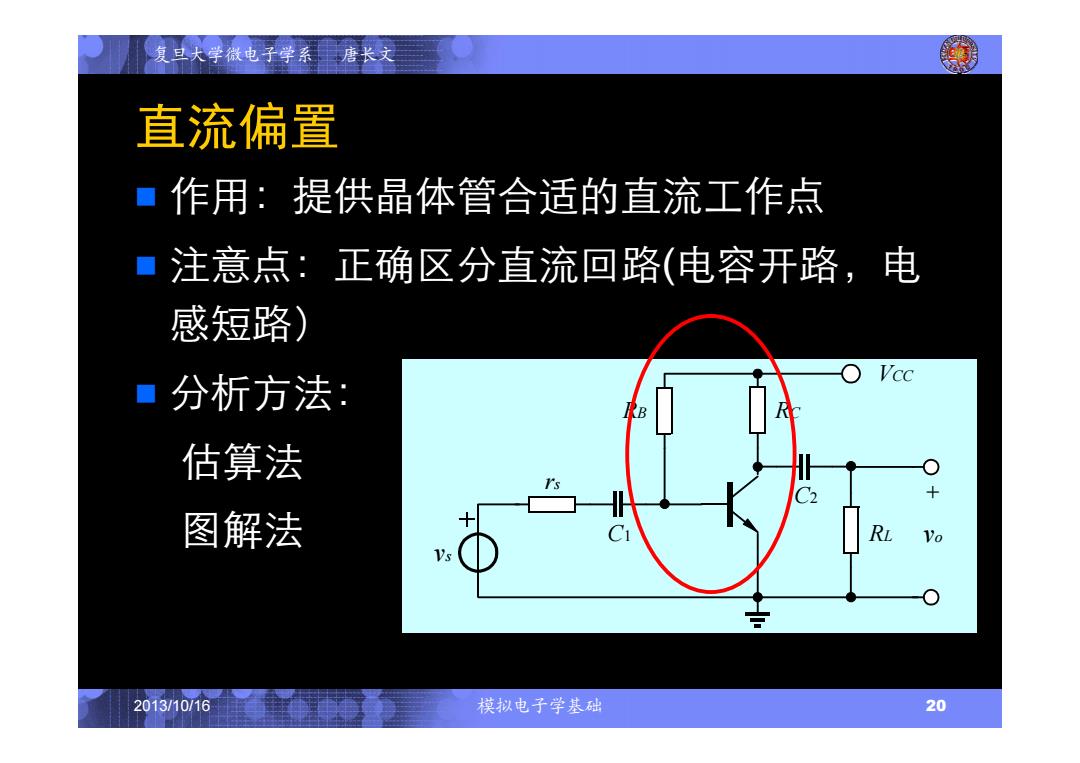

复旦大学微电子学系唐长文 直流偏置 作用：提供晶体管合适的直流工作点 ·注意点：正确区分直流回路（电容开路，电 感短路) ·分析方法： Vcc 估算法 C2 图解法 RL Vo Vs 2013/10/16 模拟电子学基础 20
2013/10/16 模拟电子学基础 20 复旦大学微电子学系 唐长文 直流偏置 作用：提供晶体管合适的直流工作点 注意点：正确区分直流回路(电容开路，电 感短路） 分析方法： 估算法 图解法 C2 C1 RL RB RC VCC + vs vo rs
