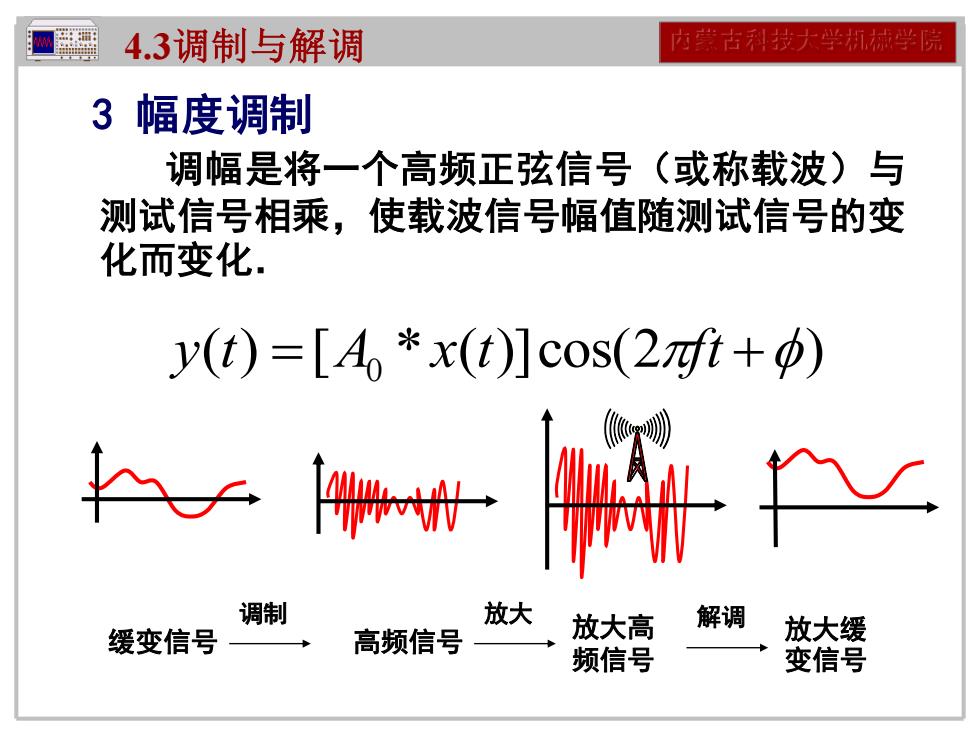

内蒙古科技大学机械学院4.3调制与解调3幅度调制调幅是将一个高频正弦信号（或称载波）与测试信号相乘，使载波信号幅值随测试信号的变化而变化.y(t) =[A。 *x(t)]cos(2πft +p)AMN放大调制解调放大高放大缓缓变信号高频信号频信号变信号
4.3调制与解调 内蒙古科技大学机械学院 3 幅度调制 调幅是将一个高频正弦信号（或称载波）与 测试信号相乘，使载波信号幅值随测试信号的变 化而变化． ( ) [ * ( )]cos(2 ) y t = A0 x t f t + 缓变信号 调制 高频信号 放大 放大高 频信号 解调 放大缓 变信号

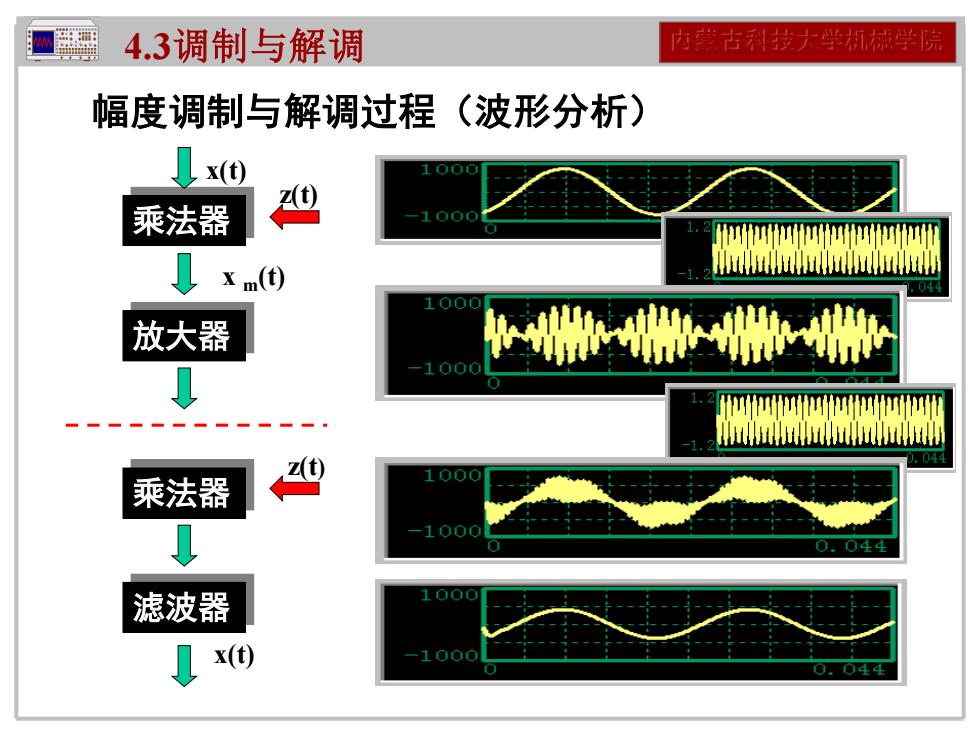

内蒙古科技大学机械学院4.3调制与解调幅度调制与解调过程（波形分析）x(t)z(t)乘法器X m(t)1000放大器H医1000zit00乘法器10001044滤波器x(t)
4.3调制与解调 内蒙古科技大学机械学院 幅度调制与解调过程（波形分析） 乘法器 放大器 x(t) z(t) x m(t) 乘法器 滤波器 z(t) x(t)

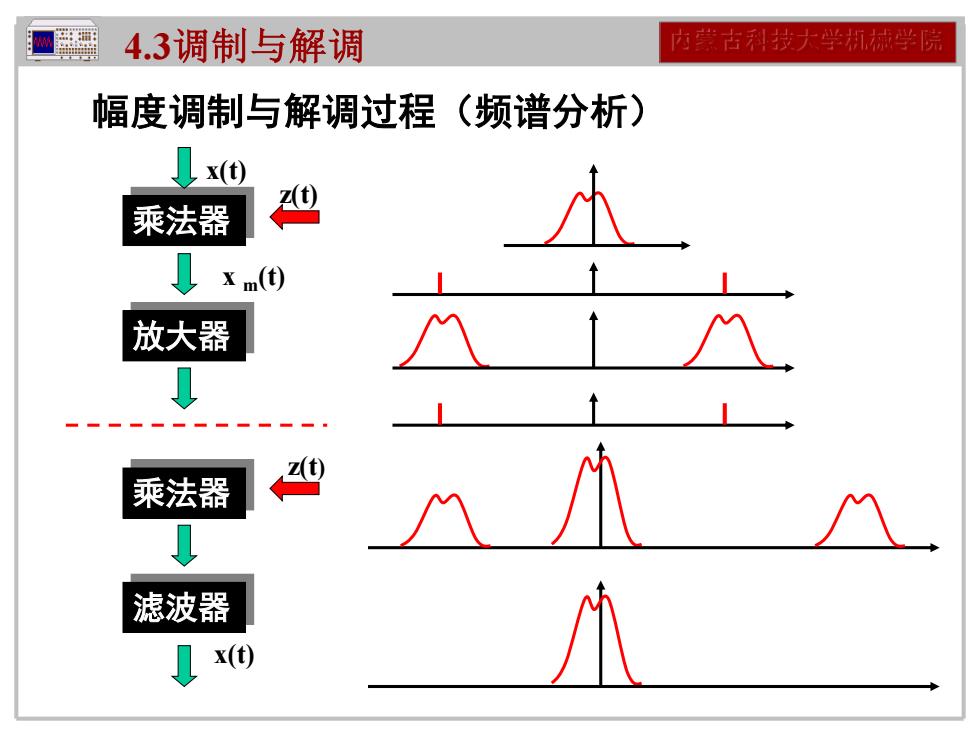

内蒙古科技大学机械学院4.3调制与解调（频谱分析）幅度调制与解调过程x(t)z(t)乘法器X m(t)放大器z(t)乘法器1滤波器x(t)
4.3调制与解调 内蒙古科技大学机械学院 幅度调制与解调过程（频谱分析） 乘法器 放大器 x(t) z(t) x m(t) 乘法器 滤波器 z(t) x(t)

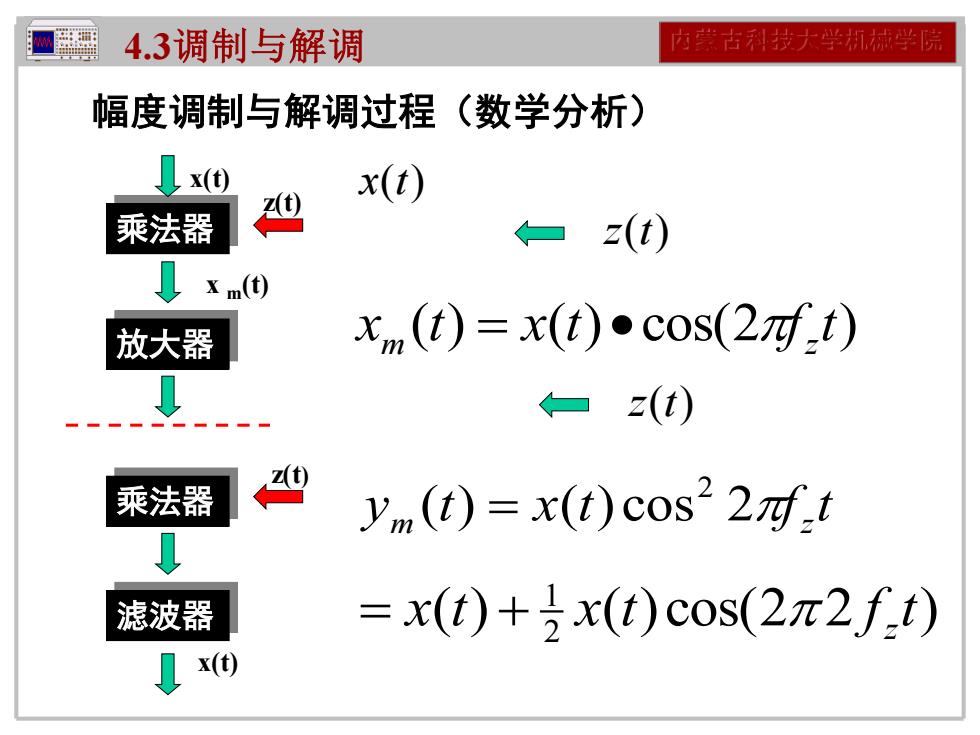

内蒙古科技大学机械学院4.3调制与解调（数学分析）幅度调制与解调过程x(t)x(t)z(t)乘法器z(t)福X m(t)xm(t) = x(t) · cos(2f,t)放大器具z(t)z(t)乘法器Ym(t) = x(t)cos? 2f,t1= x(t) +x(t)cos(2元2f.t)滤波器x(t)
4.3调制与解调 内蒙古科技大学机械学院 幅度调制与解调过程（数学分析） 乘法器 放大器 x(t) z(t) x m(t) 乘法器 滤波器 z(t) x(t) x(t) x (t) x(t) cos(2 f t) m z = • z(t) z(t) y t x t f t m 2 z ( ) ( ) cos2 = ( ) ( )cos(2 2 ) 2 1 x t x t f t = + z
