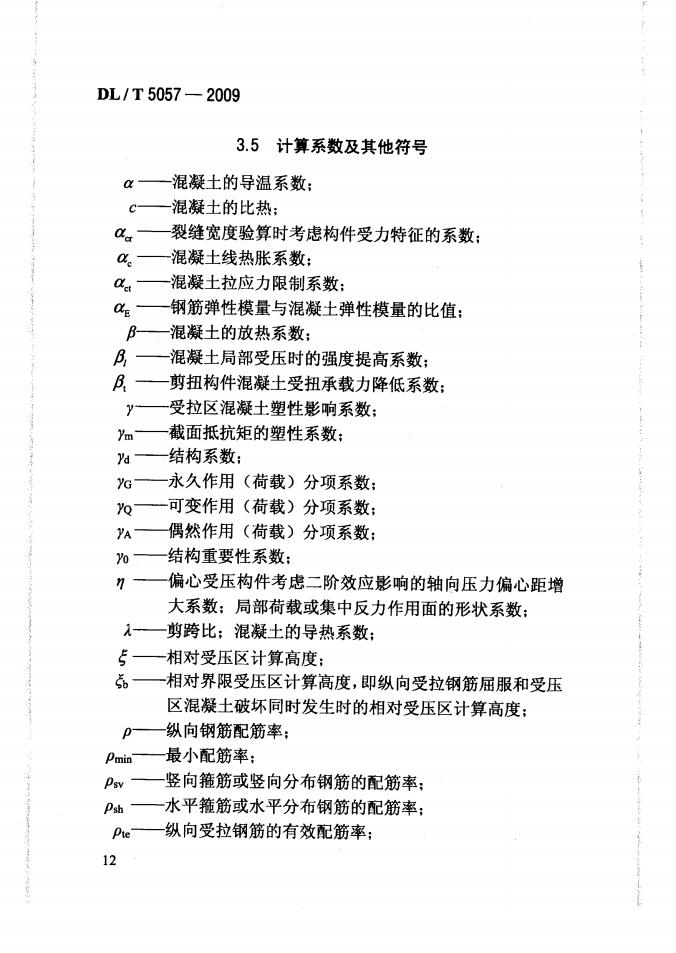

DL/T5057一2009 3.5计算系数及其他符号 α—混凝土的导温系数 c —混凝土的比热： a。—裂缝宽度验算时考虑构件受力特征的系数： 混凝土线热胀系数： 混凝土拉应力限制系数； 钢筋弹性模量与混凝土弹性模量的比值： 混凝土的放热系数： 混凝土局部受压时的强度提高系数： 剪扭构件混凝土受扭承载力降低系数： 受拉区混凝土塑性影响系数： Ym 截面抵抗矩的塑性系数： 名、 结构系数： G 永久作用（荷载）分项系数： №—一可变作用（荷载）分项系数： YA- 偶然作用（荷载）分项系数： 一结构重要性系数： 一偏心受压构件考虑二阶效应影响的轴向压力偏心距增 大系数：局部荷载或集中反力作用面的形状系数： 一剪跨比：混凝土的导热系数： 5一相对受压区计算高度： 点一相对界限受压区计算高度，即纵向受拉钢筋屈服和受压 区混凝土破坏同时发生时的相对受压区计算高度： p 纵向钢筋配筋率： Pmin 最小配筋率： 竖向箍筋或竖向分布钢筋的配筋率： Psh 水平箍筋或水平分布钢筋的配筋率； 一纵向受拉钢筋的有效配筋率： 12
www.bzfxw.com

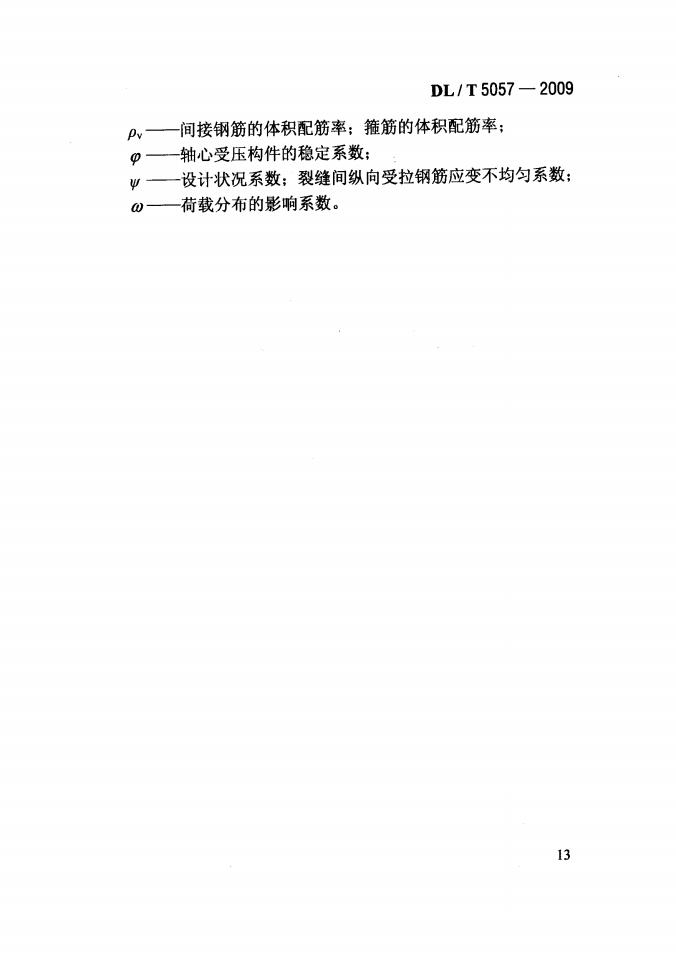

DL/T5057一2009 —间接钢筋的体积配筋率；箍筋的体积配筋率： P—一轴心受压构件的稳定系数： 一设计状况系数：裂缝间纵向受拉钢筋应变不均匀系数： —荷载分布的影响系数。 13
www.bzfxw.com

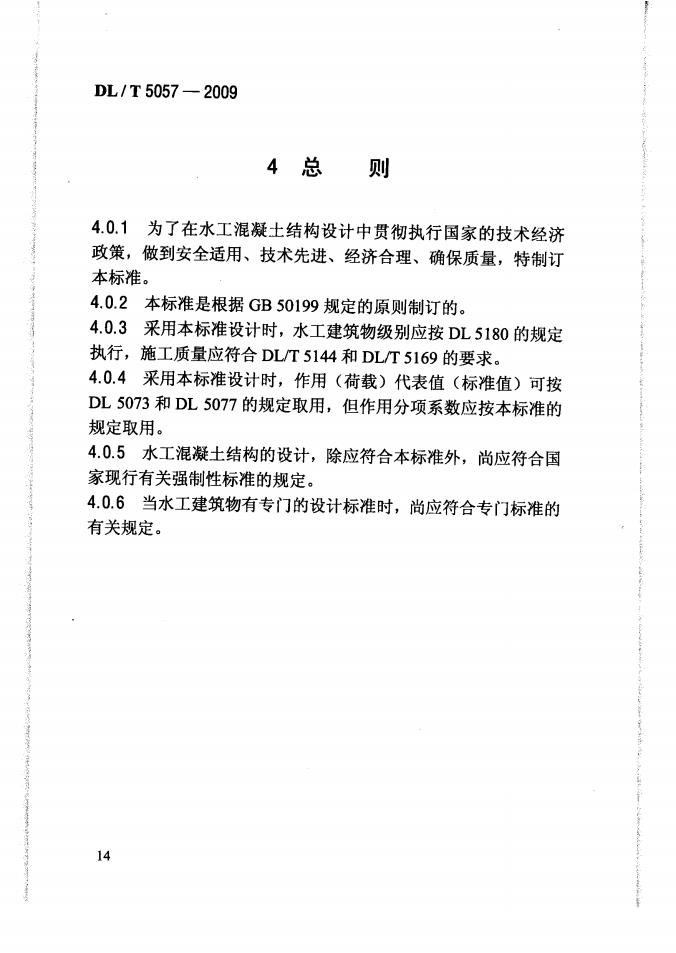

DL/T50572009 4总 则 4.0.1为了在水工混凝土结构设计中贯彻执行国家的技术经济 政策，做到安全适用、技术先进、经济合理、确保质量，特制订 本标准。 4.0.2本标准是根据GB50199规定的原则制订的。 4.0.3采用本标准设计时，水工建筑物级别应按DL5180的规定 执行，施工质量应符合DLT5144和DLT5169的要求。 4.0.4采用本标准设计时，作用（荷载）代表值（标准值）可按 DL5073和DL5077的规定取用，但作用分项系数应按本标准的 规定取用。 4.0.5水工混凝土结构的设计，除应符合本标准外，尚应符合国 家现行有关强制性标准的规定。 4.0.6当水工建筑物有专门的设计标准时，尚应符合专门标准的 有关规定。 14
www.bzfxw.com

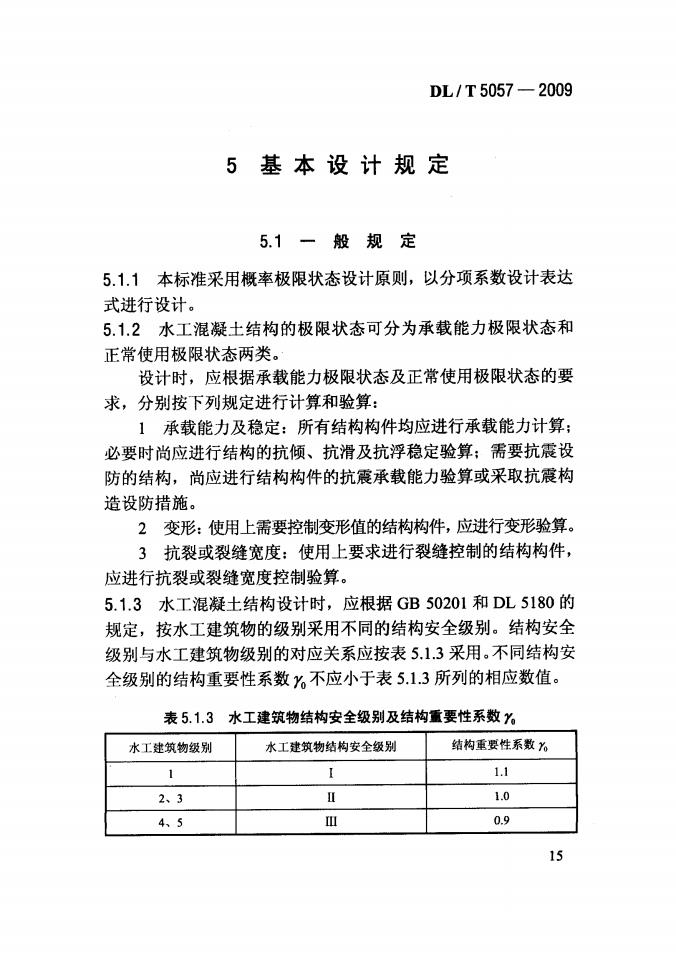

DL/T5057-2009 5基本设计规定 5.1般规定 5.1.1本标准采用概率极限状态设计原则，以分项系数设计表达 式进行设计。 5.1.2水工混凝土结构的极限状态可分为承载能力极限状态和 正常使用极限状态两类。 设计时，应根据承载能力极限状态及正常使用极限状态的要 求，分别按下列规定进行计算和验算： 1承载能力及稳定：所有结构构件均应进行承载能力计算： 必要时尚应进行结构的抗倾、抗滑及抗浮稳定验算；需要抗震设 防的结构，尚应进行结构构件的抗震承载能力验算或采取抗震构 造设防措施。 2变形：使用上需要控制变形值的结构构件，应进行变形验算 3抗裂或裂缝宽度：使用上要求进行裂缝控制的结构构件， 应进行抗裂或裂缝宽度控制验算。 5.1.3水工混凝土结构设计时，应根据GB50201和DL5180的 规定，按水工建筑物的级别采用不同的结构安全级别。结构安全 级别与水工建筑物级别的对应关系应按表5.1.3采用。不同结构安 全级别的结构重要性系数，不应小于表5.1.3所列的相应数值。 表5.1.3水工建筑物结构安全级别及结构重要性系数Y。 水工建筑物级别 水工建筑物结构安全级别 结构重要性系数方 1 1.1 2、3 Ⅱ 1.0 4、5 Ⅲ 0.9 15
www.bzfxw.com
DL/T5057-2009 对有特殊安全要求的水工建筑物，其结构安全级别应经专门 研究确定。结构及结构构件的结构安全级别，应根据其在水工建 筑物中的部位、本身破坏对水工建筑物安全影响的大小，采用与 水工建筑物的结构安全级别相同或降低一级，但不得低于Ⅲ级。 5.1.4结构设计时，应根据结构在施工、安装、运行、检修等不同 时期可能出现的不同作用（荷载）、结构体系和环境条件，按以下三 种设计状况进行设计：①持久状况：②短暂状况；③偶然状况 三种设计状况均应进行承载能力极限状态设计。对于持久状 况尚应进行正常使用极限状态设计，对于短暂状况可根据需要进 行正常使用极限状态设计，对于偶然状况可不进行正常使用极限 状态设计。 5.1.5按承载能力极限状态设计时，应采用下列两种作用（荷载） 效应组合：①基本组合：②偶然组合。 按正常使用极限状态设计时，应采用标准组合（用于抗裂验算） 或标准组合并考虑长期作用的影响（用于裂缝宽度和挠度验算）。 5.1.6水工混凝土结构设计时，作用（荷载）的代表值应按DL5073 和DL5077的有关规定确定，但作用（荷载）分项系数的取值应 按5.1.7的规定确定。 5.1.7按承载能力极限状态设计时，作用（荷载）分项系数应按 DL5077的规定采用，但不应小于表5.1.7中的数值：按正常使用 极限状态设计时，作用（荷载）分项系数均应取为1.0。 表5.1.7作用（荷载）分项系数 永久作用 一般可变作用可控制的可变作用偶然作用 作用类型 作用分项系数1.05(0.95) 1.2 1.1 1.0 注1：当水久作用效应对结构有利时，%应技括号内数值取用。 中制造 格控 使其不超出规定限值，如在水电站厂房设计 严格规定井加设木的安装间楼面堆放设备荷载等。 设备束量按实标铭牌确定、堆放位置有 6
