TALL BUILDING DRAFT DESIGN Joan Tresserras Pujol-Xicoy
Joan Tresserras Pujol-Xicoy TALL BUILDING DRAFT DESIGN
1.Section dimensions Columns: ·1-5f1oors G1=1.2D+1.4L=1.2*5.5+1.4*3.5=11.5kN/m2 G1-4=11.5*4*8,4*8,4=3245.8kW G1-35=11.5*35*8,4*8,4=28400.4kW b:he=6-4*13_3245.8*103*1.3 fc 27.58 =152992.7mm2 b.he=4-35*1.3_284004*103*13 =1338670.1mm2 fc 27.58 bc=hc=391.14mm=0.4m 1-41-4 b.c.=hc.=1157.01mm=1.2m 1-35 1-35
❖ Columns: • 1 – 5 floors: 𝐺1 = 1.2𝐷 + 1.4𝐿 = 1.2 ∗ 5.5 + 1.4 ∗ 3.5 = 11.5 𝑘𝑁/𝑚2 𝐺1−4 = 11.5 ∗ 4 ∗ 8,4 ∗ 8,4 = 3245.8𝑘𝑁 𝐺1−35 = 11.5 ∗ 35 ∗ 8,4 ∗ 8,4 = 28400.4 𝑘𝑁 𝑏𝑐ℎ𝑐 = 𝐺1−4 ∗ 1.3 𝑓𝑐 = 3245.8 ∗ 103 ∗ 1.3 27.58 = 152992.7 𝑚𝑚2 𝑏𝑐ℎ𝑐 = 𝐺1−35 ∗ 1.3 𝑓𝑐 = 28400.4 ∗ 103 ∗ 1.3 27.58 = 1338670.1 𝑚𝑚2 𝑏 𝑐 1−4 = ℎ 𝑐 1−4 = 391.14 𝑚𝑚 = 0.4𝑚 𝑏 𝑐 1−35 = ℎ 𝑐 1−35 = 1157.01𝑚𝑚 = 1.2𝑚 1. Section dimensions
1.Section dimensions ·5-10 floors: b c =h c =968.45mm=1m 5-35 5-35 ·11-15 floors: bc=hc=884.07mm=0.9m 11-35 11-35 ·16-20 floors: bc=hc=790.74mm=0.8m 16-35 16-35 ·21-25 floors: bc=hc=684.8mm=0.7m 21-3521-35 ·26-30f1oors bc=hc=559.13mm=0.6m 26-35 26-35 ·31-35 floors: bc=hc=395.37mm=0.4m 31-35 31-35
• 5 – 10 floors: 𝑏 𝑐 5−35 = ℎ 𝑐 5−35 = 968.45𝑚𝑚 = 1𝑚 • 11 – 15 floors: 𝑏 𝑐 11−35 = ℎ 𝑐 11−35 = 884.07𝑚𝑚 = 0.9𝑚 • 16 – 20 floors: 𝑏 𝑐 16−35 = ℎ 𝑐 16−35 = 790.74𝑚𝑚 = 0.8𝑚 • 21 – 25 floors: 𝑏 𝑐 21−35 = ℎ 𝑐 21−35 = 684.8𝑚𝑚 = 0.7𝑚 • 26 – 30 floors: 𝑏 𝑐 26−35 = ℎ 𝑐 26−35 = 559.13𝑚𝑚 = 0.6𝑚 • 31 – 35 floors: 𝑏 𝑐 31−35 = ℎ 𝑐 31−35 = 395.37𝑚𝑚 = 0.4𝑚 1. Section dimensions
1.Section dimensions Beams: 1.8.4 h= L= 15-15 =0.56m兰0.6m 1,0.6 b= -h= =0.24m≈0.3m 2.5 -2.5 Slabs: 8.4 t= Ls 45-45 =0.1867m兰0.2m
❖Beams: ℎ = 1 15 𝐿 = 8.4 15 = 0.56 𝑚 ≅ 0.6 𝑚 𝑏 = 1 2.5 ℎ = 0.6 2.5 = 0.24𝑚 ≈ 0.3 𝑚 ❖Slabs: 𝑡 = 𝐿𝑠 45 = 8.4 45 = 0.1867 𝑚 ≅ 0.2 𝑚 1. Section dimensions

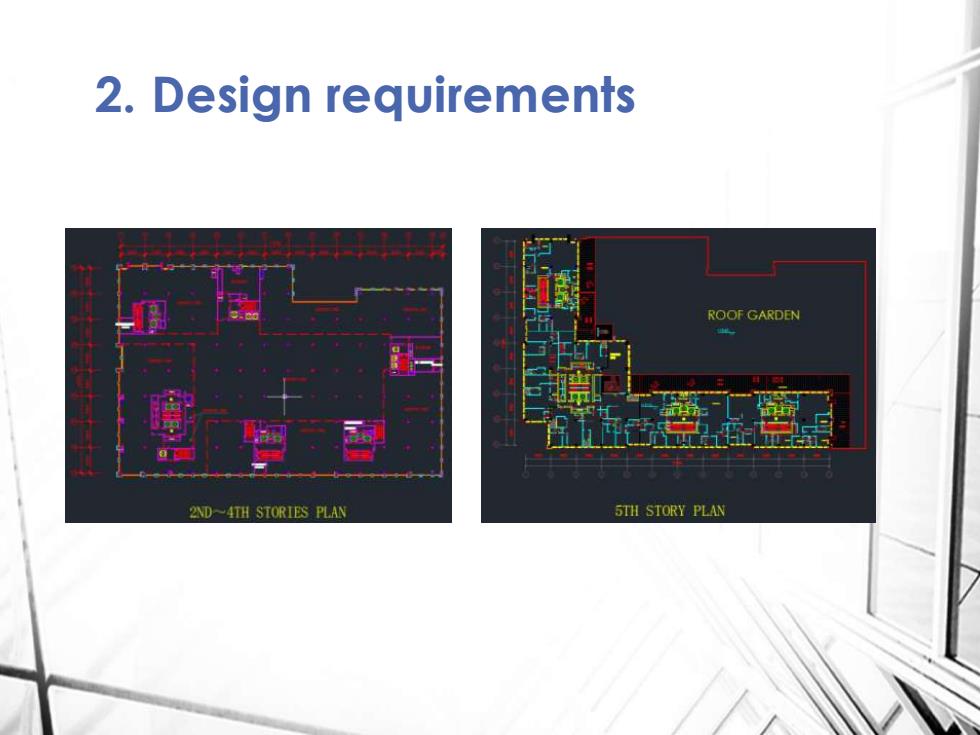

2.Design requirements ROOF GARDEN 2ND~4T田STORIES PLAN 5TH STORY PLAN
2. Design requirements
