我国呼吸机的研制起步较晚，1958年 在上海制成钟罩式正负压呼吸机。1971年 制成电动时间切换定容呼吸机 呼吸机按其工作方式可分为气动手 动、电动一电控（电子控制或计算机控 制)、气动一电控等，现代呼吸机大都采 用气动一电控方式。按其应用范围又可分 为成人、小儿及新生儿呼吸机，最先进的 呼吸机可一机多用，适合各种不同的患者
我国呼吸机的研制起步较晚，1958年 在上海制成钟罩式正负压呼吸机。1971年 制成电动时间切换定容呼吸机。 呼吸机按其工作方式可分为气动—手 动、电动—电控（电子控制或计算机控 制）、气动—电控等，现代呼吸机大都采 用气动—电控方式。按其应用范围又可分 为成人、小儿及新生儿呼吸机，最先进的 呼吸机可一机多用，适合各种不同的患者
呼吸机的组成可分为气路系统和电路系统两大 部分。呼吸气体用的是空气压缩机压缩的空气（即 所谓气动方式)，有的呼吸机还可将氧气通过氧气 管道与压缩空气混合。储气室中的压缩空气经调节 阀进入脉动缓冲室，调节阀的出口压力一般调节在 20磅/平方英寸。当吸气时，吸气单向阀自动打开， 脉动缓冲室中的压缩空气经过气流量控制阀、吸气 流量传感器和吸气单向阀进入患者气道。患者气道 出口是一个三通管，一路是吸气通道，一路是气道 压力测量通道，一路是呼气通道。当呼气时，吸气 单向阀自动关闭，呼气单向阀自动打开， 呼出的气 体经呼气控制阀、呼气流量传感器及呼气单向阀排 入大气
呼吸机的组成可分为气路系统和电路系统两大 部分。呼吸气体用的是空气压缩机压缩的空气（即 所谓气动方式），有的呼吸机还可将氧气通过氧气 管道与压缩空气混合。储气室中的压缩空气经调节 阀进入脉动缓冲室，调节阀的出口压力一般调节在 20磅/平方英寸。当吸气时，吸气单向阀自动打开， 脉动缓冲室中的压缩空气经过气流量控制阀、吸气 流量传感器和吸气单向阀进入患者气道。患者气道 出口是一个三通管，一路是吸气通道，一路是气道 压力测量通道，一路是呼气通道。当呼气时，吸气 单向阀自动关闭，呼气单向阀自动打开，呼出的气 体经呼气控制阀、呼气流量传感器及呼气单向阀排 入大气
呼吸机气路系统组成框图 SCS SCS SCS 系统压力传感器 缓冲室 流量阀 吸气流量传感器 单向阀 空气过滤器 储气室 气道压力传感器 病人气道 空气压缩机 大气 单向阀 呼气流量传感器 呼气控制电磁阀 SCS SCS (SCS:单片机控制系统)
呼吸机气路系统组成框图 SCS 系统压力传感器 空气过滤器 空气压缩机 吸气流量传感器 呼气流量传感器 气道压力传感器 呼气控制电磁阀 缓冲室 储气室 流量阀 单向阀 单向阀 SCS SCS SCS SCS SCS 大气 病 人 气 道 （SCS：单片机控制系统）

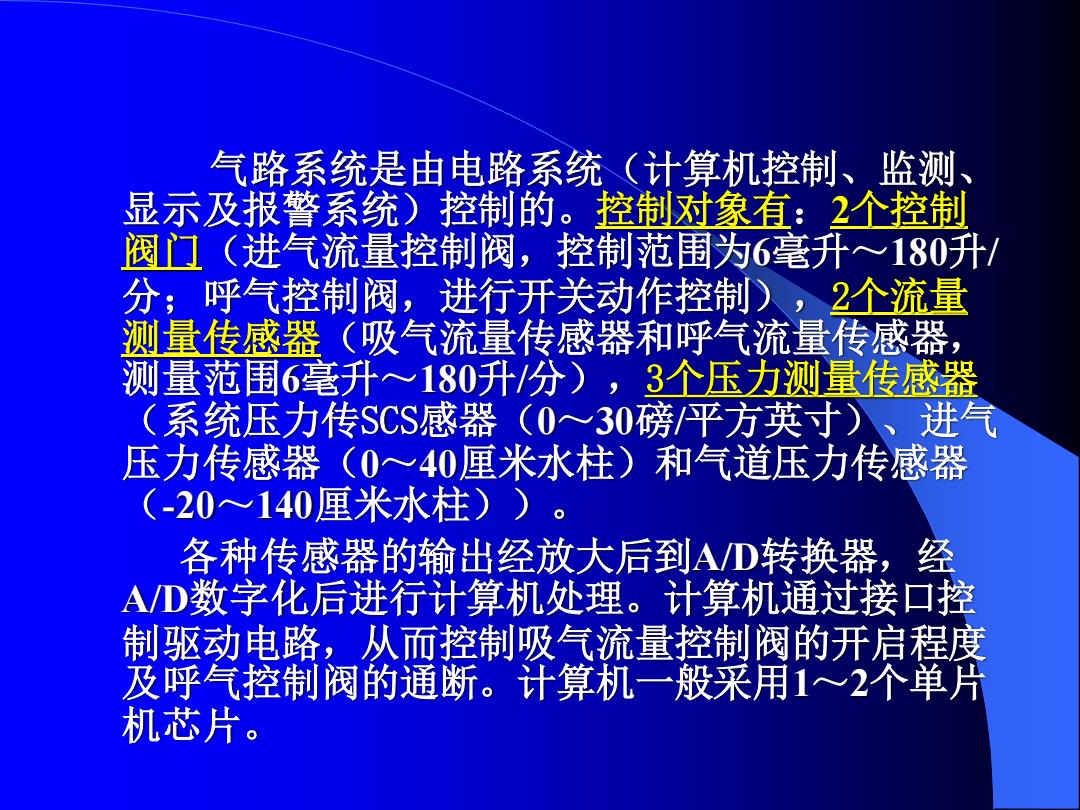

气路系统是由电路系统（计算机控制、监测、 显示及报警系统)控制的。控制对象有：2个控制 阀门（进气流量控制阀，控制范围为6毫升~180升/ 分；呼气控制阀，进行开关动作控制)，2个流量 测量传感器（吸气流量传感器和呼气流量传感器， 测量范围6毫升~180升分)，3个压力测量传感器 ( 系统压力传$CS感器(0~30磅平方英寸)、进气 压力传感器(0~40厘米水柱)和气道压力传感器 (-20~140厘米水柱)) 各种传感器的输出经放大后到AD转换器，经 AD数字化后进行计算机处理。计算机通过接口控 制驱动电路，从而控制吸气流量控制阀的开启程度 及呼气控制阀的通断。计算机一般采用1~2个单片 机芯片
气路系统是由电路系统（计算机控制、监测、 显示及报警系统）控制的。控制对象有：2个控制 阀门（进气流量控制阀，控制范围为6毫升～180升/ 分；呼气控制阀，进行开关动作控制），2个流量 测量传感器（吸气流量传感器和呼气流量传感器， 测量范围6毫升～180升/分），3个压力测量传感器 （系统压力传SCS感器（0～30磅/平方英寸）、进气 压力传感器（0～40厘米水柱）和气道压力传感器 （-20～140厘米水柱））。 各种传感器的输出经放大后到A/D转换器，经 A/D数字化后进行计算机处理。计算机通过接口控 制驱动电路，从而控制吸气流量控制阀的开启程度 及呼气控制阀的通断。计算机一般采用1～2个单片 机芯片
