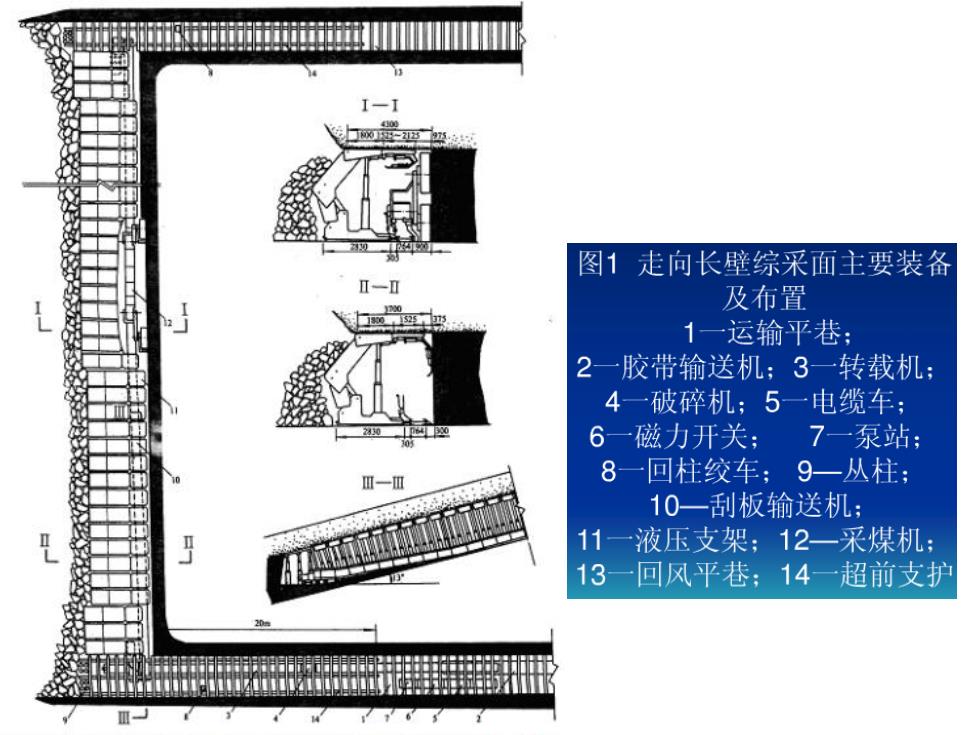

代色打0郑 图1走向长壁综采面主要装备 及布置 1一运输平巷： 2一胶带输送机：3一转载机： 4一破碎机；5一电缆车： 6一磁力开关；7一泵站： Ⅲ一Ⅲ 8一回柱绞车；9一丛柱： 10一刮板输送机； 11一液压支架；12一采煤机： 13一回风平巷；14一超前支护

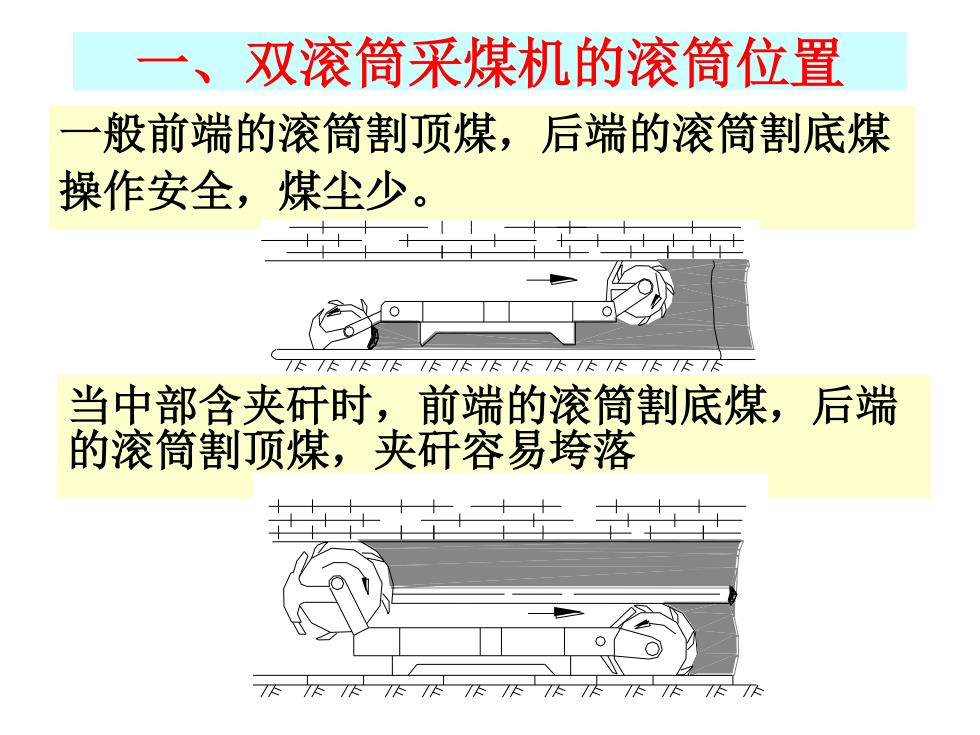

一、 双滚简采煤机的滚简位置 一 般前端的滚筒割顶煤，后端的滚简割底煤 操作安全，煤尘少。 77下77777下77下7F7F7F7下7 当中部含夹矸时，前端的滚筒割底煤，后端 的滚简割顶煤，夹矸容易垮落
一、双滚筒采煤机的滚筒位置 一般前端的滚筒割顶煤，后端的滚筒割底煤 操作安全，煤尘少。 当中部含夹矸时，前端的滚筒割底煤，后端 的滚筒割顶煤，夹矸容易垮落

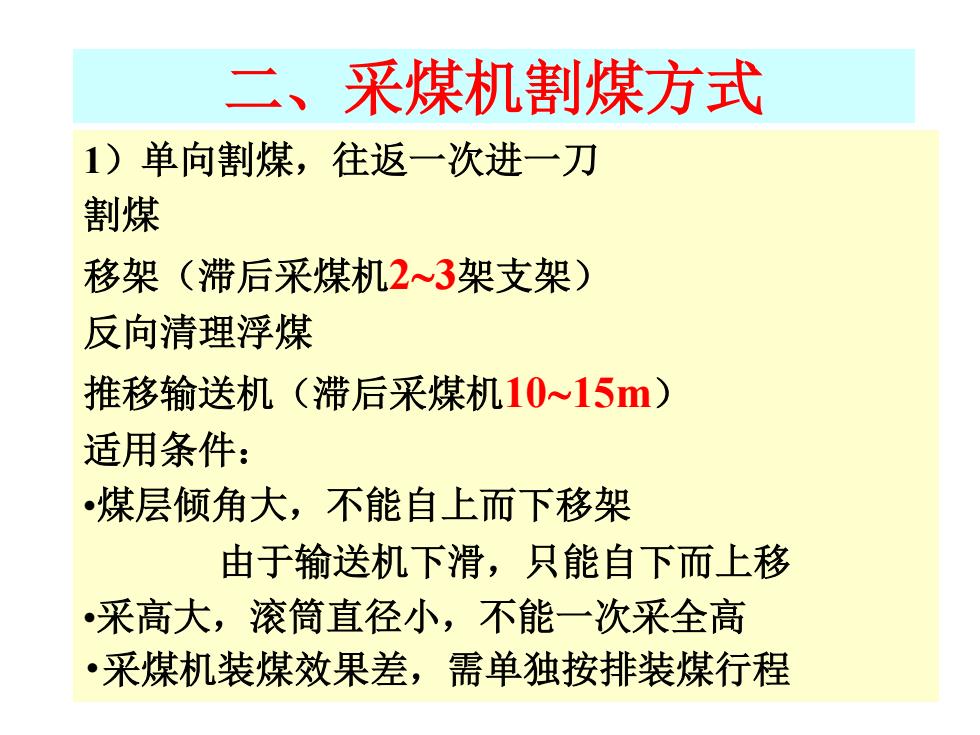

二、 采煤机割煤方式 1)单向割煤，往返一次进一刀 割煤 移架（滞后采煤机23架支架） 反向清理浮煤 推移输送机（滞后采煤机10~15m) 适用条件： •煤层倾角大，不能自上而下移架 由于输送机下滑，只能自下而上移 采高大，滚简直径小，不能一次采全高 •采煤机装煤效果差，需单独按排装煤行程
1）单向割煤，往返一次进一刀 割煤 移架（滞后采煤机23架支架） 反向清理浮煤 推移输送机（滞后采煤机1015m） 适用条件： •煤层倾角大，不能自上而下移架 由于输送机下滑，只能自下而上移 •采高大，滚筒直径小，不能一次采全高 •采煤机装煤效果差，需单独按排装煤行程 二、采煤机割煤方式

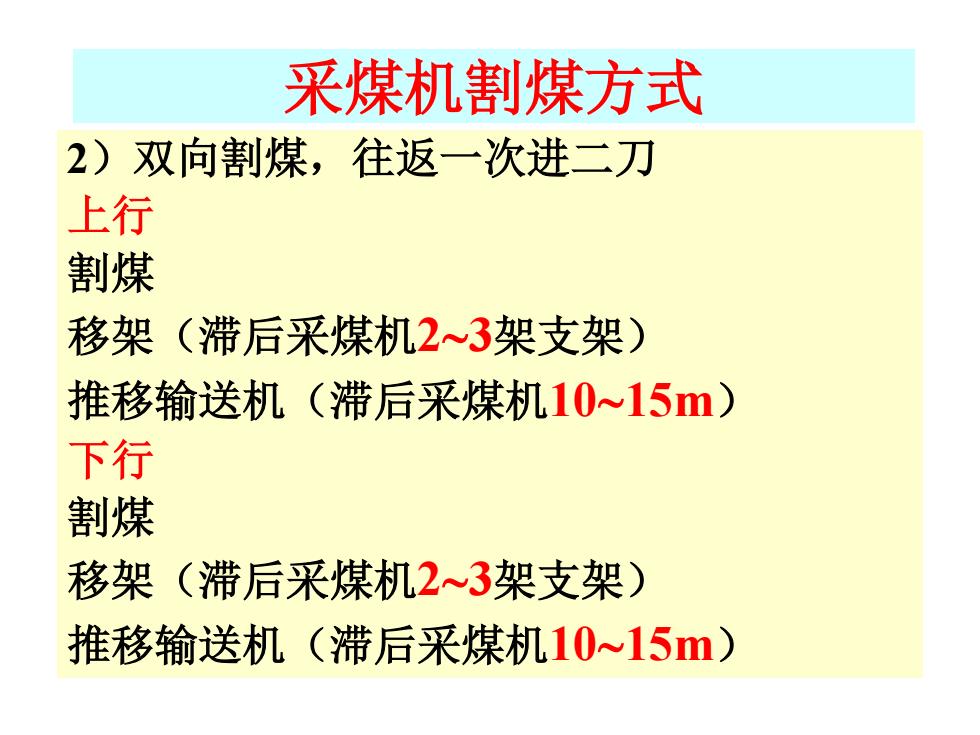

采煤机割煤方式 2)双向割煤，往返一次进二刀 上行 割煤 移架（滞后采煤机23架支架) 推移输送机（滞后采煤机10~15m) 下行 割煤 移架（滞后采煤机2~3架支架） 推移输送机（滞后采煤机10~15m)
2）双向割煤，往返一次进二刀 上行 割煤 移架（滞后采煤机23架支架） 推移输送机（滞后采煤机1015m） 下行 割煤 移架（滞后采煤机23架支架） 推移输送机（滞后采煤机1015m） 采煤机割煤方式

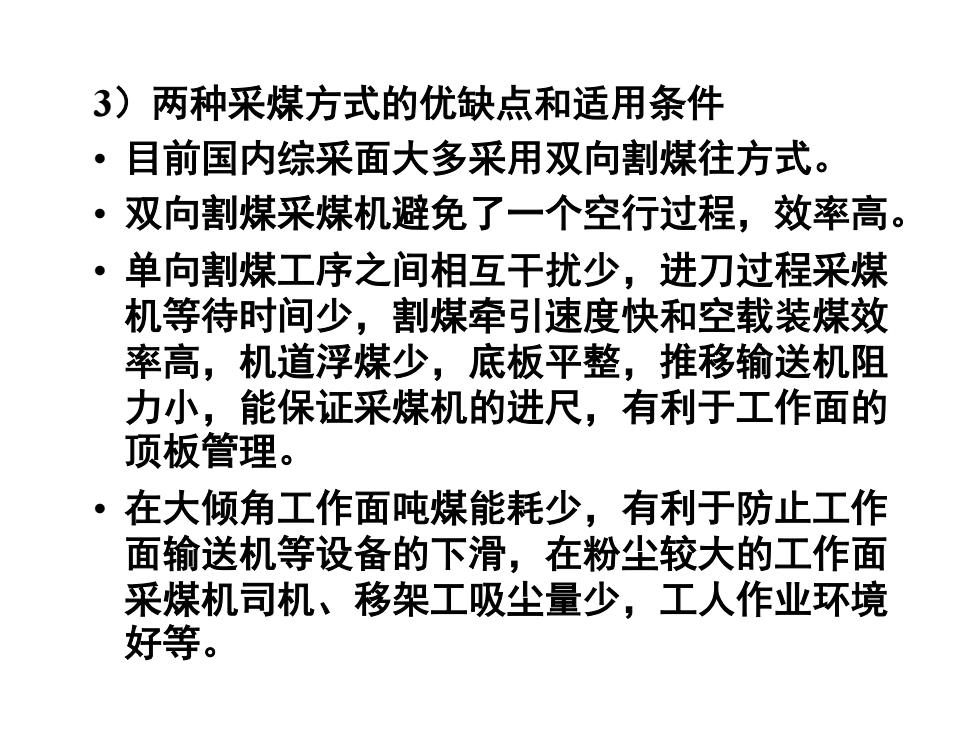

3)两种采煤方式的优缺点和适用条件 ·目前国内综采面大多采用双向割煤往方式。 ·双向割煤采煤机避免了一个空行过程，效率高。 ·单向割煤工序之间相互干扰少，进刀过程采煤 机等待时间少，割煤牵引速度快和空载装煤效 率高，机道浮煤少，底板平整，推移输送机阻 力小，能保证采煤机的进尺，有利于工作面的 顶板管理。 ·在大倾角工作面吨煤能耗少，有利于防止工作 面输送机等设备的下滑，在粉尘较大的工作面 采煤机司机、移架工吸尘量少，工人作业环境 好等
3）两种采煤方式的优缺点和适用条件 • 目前国内综采面大多采用双向割煤往方式。 • 双向割煤采煤机避免了一个空行过程，效率高。 • 单向割煤工序之间相互干扰少，进刀过程采煤 机等待时间少，割煤牵引速度快和空载装煤效 率高，机道浮煤少，底板平整，推移输送机阻 力小，能保证采煤机的进尺，有利于工作面的 顶板管理。 • 在大倾角工作面吨煤能耗少，有利于防止工作 面输送机等设备的下滑，在粉尘较大的工作面 采煤机司机、移架工吸尘量少，工人作业环境 好等
