第十四章 井田开拓的基本概念 学习目的与要求：要求学生掌握煤田划分为井田、 矿井生产能力与服务年限、开拓方式的概念与分类。 ·本章重点：四个储量计算，矿井生产能力与服务年限 确定 ·本章难点：矿井生产能力与服务年限确定
• 学习目的与要求：要求学生掌握煤田划分为井田、 矿井生产能力与服务年限、开拓方式的概念与分类。 • 本章重点：四个储量计算，矿井生产能力与服务年限 确定 • 本章难点：矿井生产能力与服务年限确定 第十四章 井田开拓的基本概念

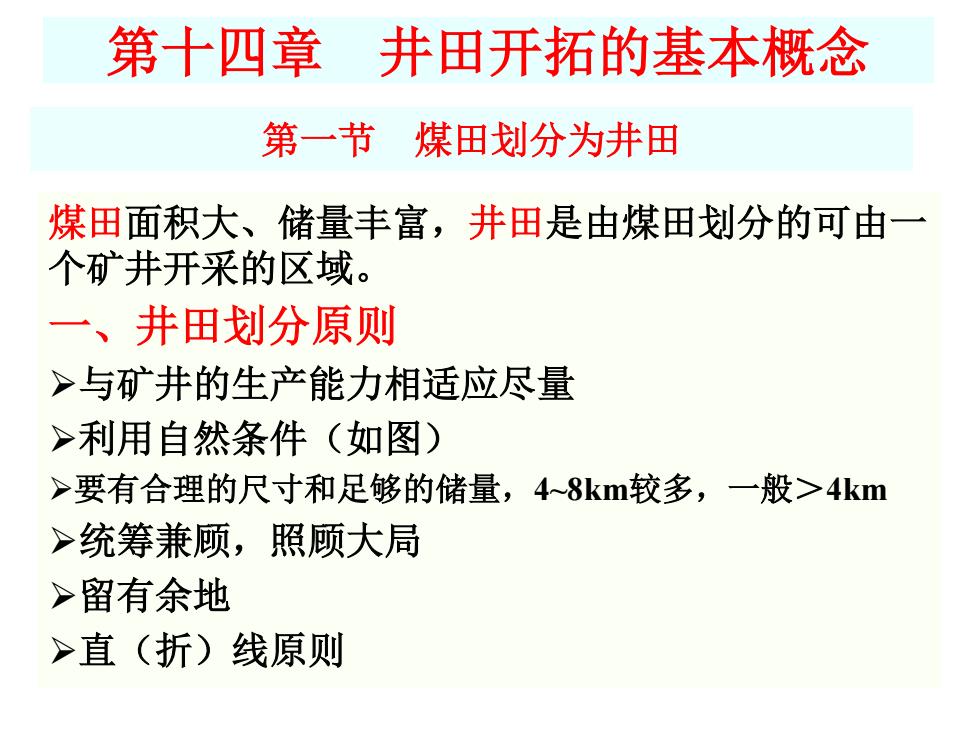

第十四章 井田开拓的基本概念 第一节 煤田划分为井田 煤田面积大、储量丰富，井田是由煤田划分的可由一 个矿井开采的区域。 一、井田划分原则 >与矿井的生产能力相适应尽量 >利用自然条件（如图） >要有合理的尺寸和足够的储量，48km较多，一般>4km >统筹兼顾，照顾大局 >留有余地 >直（折）线原则
第一节 煤田划分为井田 煤田面积大、储量丰富，井田是由煤田划分的可由一 个矿井开采的区域。 一、井田划分原则 与矿井的生产能力相适应尽量 利用自然条件（如图） 要有合理的尺寸和足够的储量，4~8km较多，一般＞4km 统筹兼顾，照顾大局 留有余地 直（折）线原则 第十四章 井田开拓的基本概念

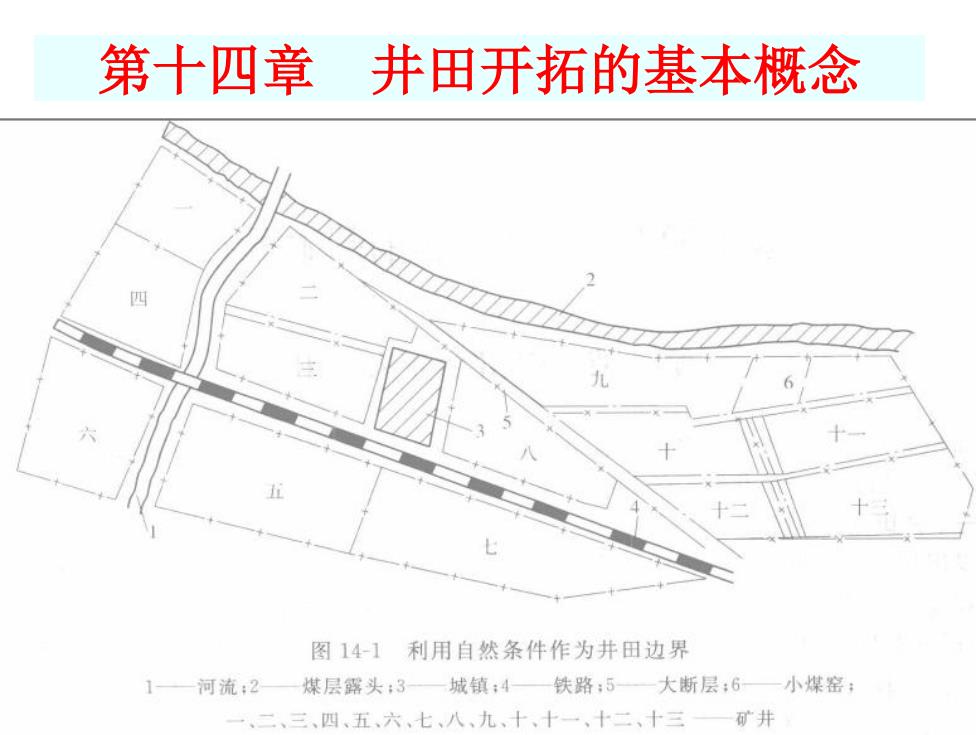

第十四章井田开拓的基本概念 图14-1 利用自然条件作为井田边界 1一河流：2—煤层露头：3 城镇：4—铁路：5—大断层：6一小煤窑： 一二、三、四、五、六、七、八、九、十、十一、十二、十三一矿井
第十四章 井田开拓的基本概念
第十四章 井田开拓的基本概念 二、井田划分的方法 >按照地质构造划分 >按照煤层赋存形态划分 >按照煤质煤种分布划分 >按照地形地物界限划分 >人为划分
二、井田划分的方法 按照地质构造划分 按照煤层赋存形态划分 按照煤质煤种分布划分 按照地形地物界限划分 人为划分 第十四章 井田开拓的基本概念
第十四章井田开拓的基本概念 第二节矿井资源/储量、设计生产能力和服务年限 一、井田尺寸 1、井田走向长度； 它是矿井开采范围的重要参数。大型矿井>8km,中型矿井> 4km; 2、井田倾向长度；一般几千米，它可动态变化；近水平煤层的 矿井它可达10km; 3、井田面积； 一般几~数十平方千米，甚至更大； 如神东大柳塔煤矿井田131.5km2,陕西黄陵一号井井田242km2 4、井田形状； 较多为四边形、扇形、多边形和其他组合形状
一、井田尺寸 1、井田走向长度； 它是矿井开采范围的重要参数。大型矿井＞8km，中型矿井＞ 4km； 2、井田倾向长度；一般几千米，它可动态变化；近水平煤层的 矿井它可达10km； 3、井田面积； 一般几~数十平方千米，甚至更大； 如神东大柳塔煤矿井田131.5km2 ,陕西黄陵一号井井田242km2 4、井田形状； 较多为四边形、扇形、多边形和其他组合形状 第十四章 井田开拓的基本概念 第二节 矿井资源/储量、设计生产能力和服务年限
