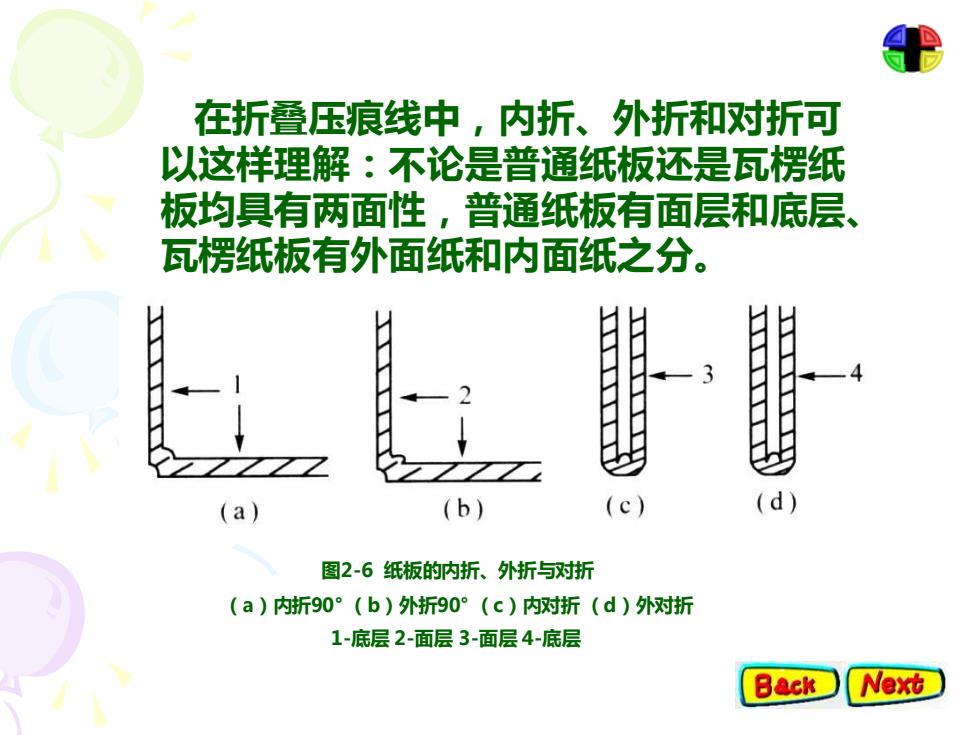

在折叠压痕线中，内折、外折和对折可 以这样理解：不论是普通纸板还是瓦楞纸 板均具有两面性，普通纸板有面层和底层、 瓦楞纸板有外面纸和内面纸之分。 图2-6 纸板的内折、外折与对折 （a）内折90° （b）外折90° （c）内对折 （d）外对折 1-底层 2-面层 3-面层 4-底层
在折叠压痕线中，内折、外折和对折可 以这样理解：不论是普通纸板还是瓦楞纸 板均具有两面性，普通纸板有面层和底层、 瓦楞纸板有外面纸和内面纸之分。 图2-6 纸板的内折、外折与对折 （a）内折90° （b）外折90° （c）内对折 （d）外对折 1-底层 2-面层 3-面层 4-底层

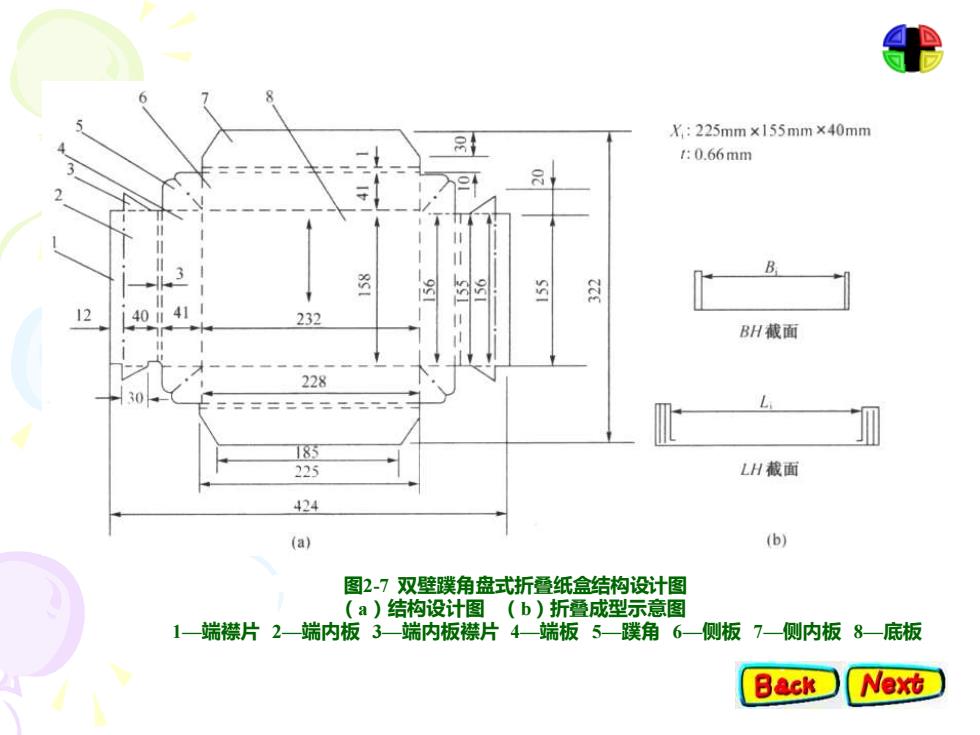

图2-7 双壁蹼角盘式折叠纸盒结构设计图 （a）结构设计图 （b）折叠成型示意图 1—端襟片 2—端内板 3—端内板襟片 4—端板 5—蹼角 6—侧板 7—侧内板 8—底板
图2-7 双壁蹼角盘式折叠纸盒结构设计图 （a）结构设计图 （b）折叠成型示意图 1—端襟片 2—端内板 3—端内板襟片 4—端板 5—蹼角 6—侧板 7—侧内板 8—底板

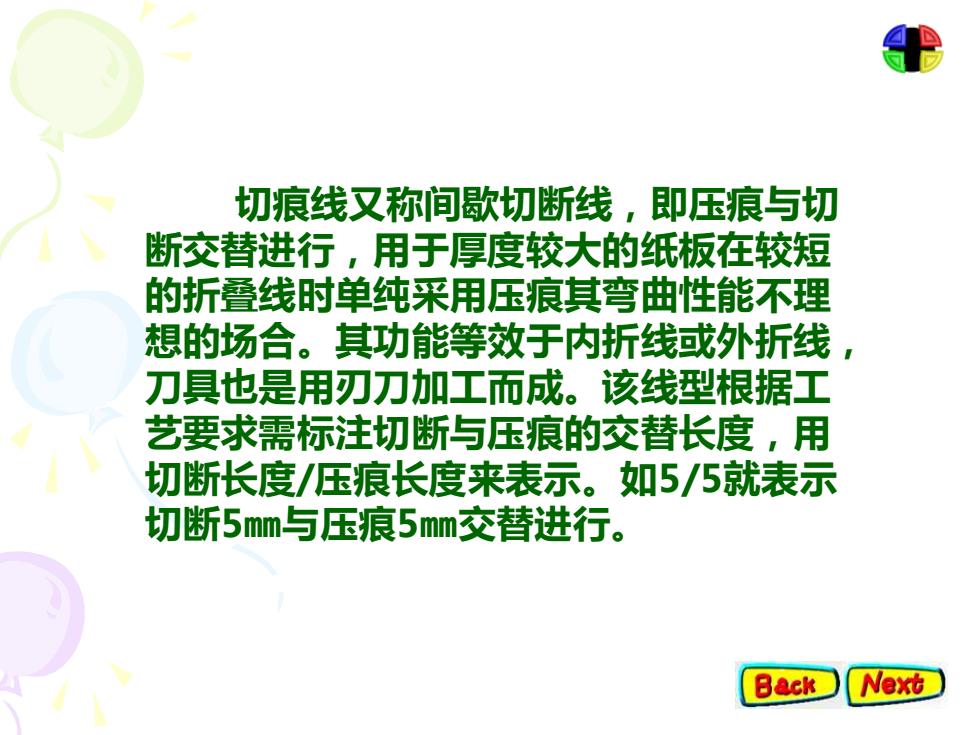

切痕线又称间歇切断线，即压痕与切 断交替进行，用于厚度较大的纸板在较短 的折叠线时单纯采用压痕其弯曲性能不理 想的场合。其功能等效于内折线或外折线， 刀具也是用刃刀加工而成。该线型根据工 艺要求需标注切断与压痕的交替长度，用 切断长度/压痕长度来表示。如5/5就表示 切断5㎜与压痕5㎜交替进行
切痕线又称间歇切断线，即压痕与切 断交替进行，用于厚度较大的纸板在较短 的折叠线时单纯采用压痕其弯曲性能不理 想的场合。其功能等效于内折线或外折线， 刀具也是用刃刀加工而成。该线型根据工 艺要求需标注切断与压痕的交替长度，用 切断长度/压痕长度来表示。如5/5就表示 切断5㎜与压痕5㎜交替进行

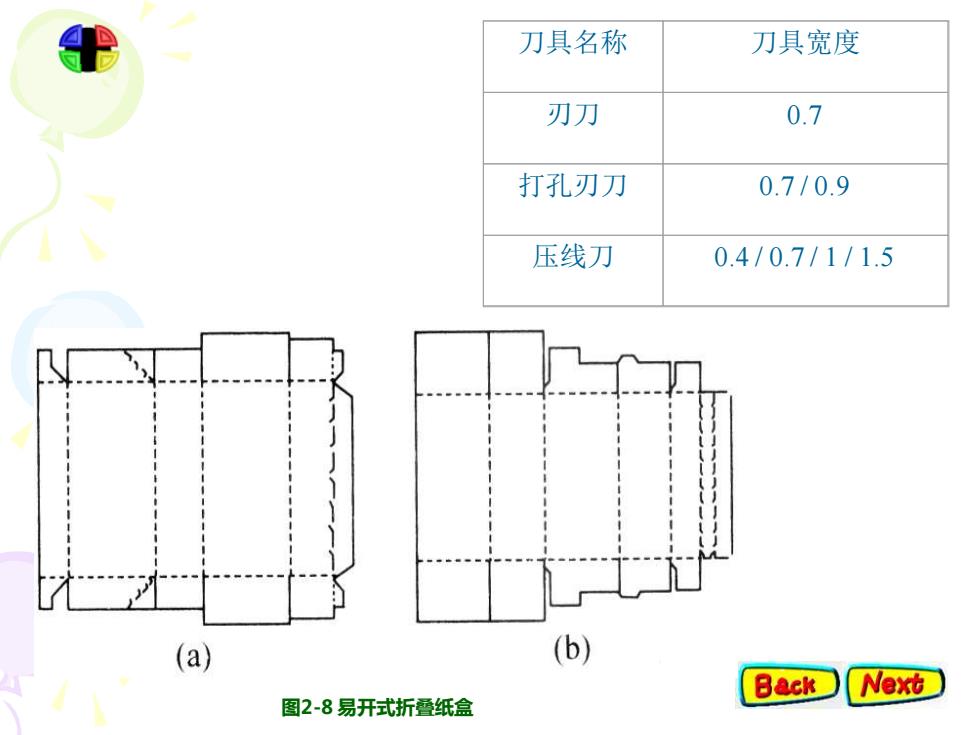

图2-8 易开式折叠纸盒 刀具名称 刀具宽度 刃刀 0.7 打孔刃刀 0.7 / 0.9 压线刀 0.4 / 0.7 / 1 / 1.5
图2-8 易开式折叠纸盒 刀具名称 刀具宽度 刃刀 0.7 打孔刃刀 0.7 / 0.9 压线刀 0.4 / 0.7 / 1 / 1.5

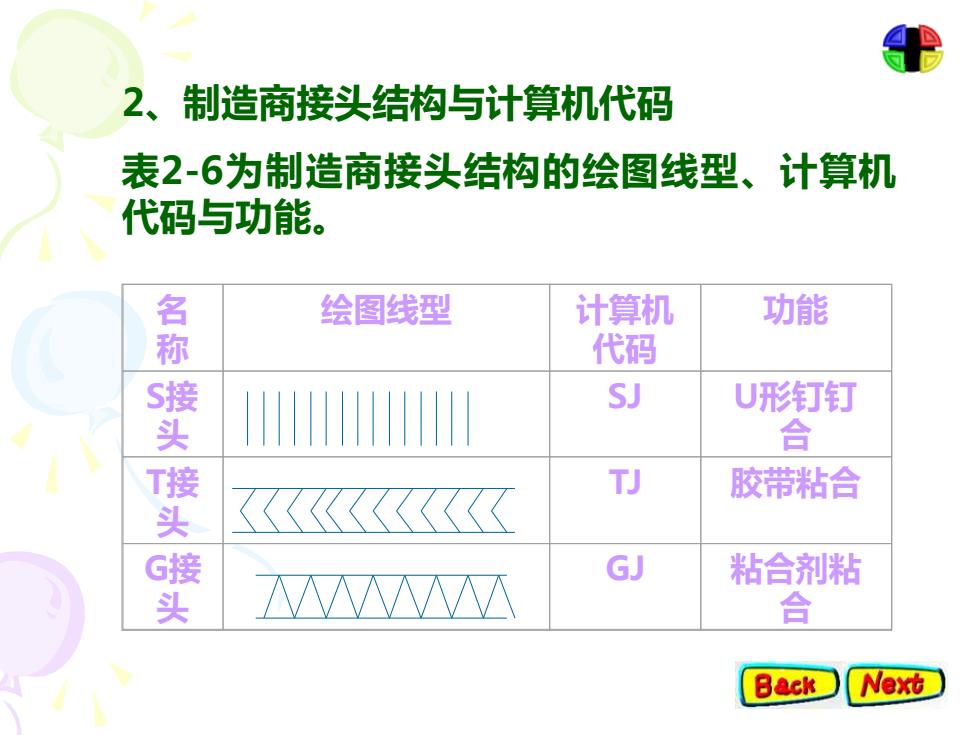

2、制造商接头结构与计算机代码 表2-6为制造商接头结构的绘图线型、计算机 代码与功能。 名 称 绘图线型 计算机 代码 功能 S接 头 SJ U形钉钉 合 T接 头 TJ 胶带粘合 G接 头 GJ 粘合剂粘 合
2、制造商接头结构与计算机代码 表2-6为制造商接头结构的绘图线型、计算机 代码与功能。 名 称 绘图线型 计算机 代码 功能 S接 头 SJ U形钉钉 合 T接 头 TJ 胶带粘合 G接 头 GJ 粘合剂粘 合
